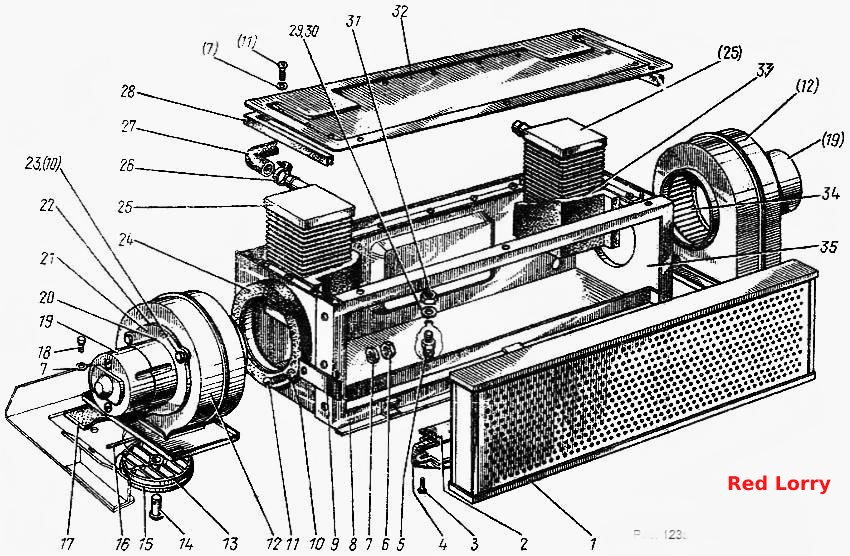

Отопитель
100%
Название детали
Вентилятор в сборе
Заводской номер
80-8103010
Количество на модель
2
№
Название детали
Отопитель в сборе
Заводской номер
80-8100010
Количество на модель
1
№
Название детали
Отопитель в сборе
Заводской номер
80-8102010
Количество на модель
1
№
Название детали
Фильтр
Заводской номер
80-8101050
Количество на модель
1
№
1
Название детали
Заслонка
Заводской номер
80-8100012
Количество на модель
2
№
2
Название детали
Винт
Заводской номер
М6х16
Количество на модель
3
№
3
Название детали
Крышка
Заводской номер
80-8100011
Количество на модель
1
№
4
Название детали
Держатель
Заводской номер
70-6700031
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
М6
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
26
№
7
Название детали
Стенка
Заводской номер
80-8102040
Количество на модель
1
№
8
Название детали
Пружина
Заводской номер
80-8102025
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
ШП6Т
Количество на модель
12
№
10
Название детали
Кожух вентилятора
Заводской номер
80-8103020
Количество на модель
2
№
12
Название детали
Воздухораспределитель
Заводской номер
150.95.301
Количество на модель
2
№
13
Название детали
Палец
Заводской номер
6х18
Количество на модель
2
№
14
Название детали
Накладка
Заводской номер
80-8100013
Количество на модель
2
№
15
Название детали
Стержень
Заводской номер
80-8100014
Количество на модель
2
№
16
Название детали
Прокладка
Заводской номер
80-8100017
Количество на модель
1
№
17
Название детали
Электродвигатель
Заводской номер
1937.30000
Количество на модель
2
№
19
Название детали
Прокладка
Заводской номер
50-8104029
Количество на модель
2
№
20
Название детали
Крышка
Заводской номер
70-8115075
Количество на модель
2
№
21
Название детали
Прокладка
Заводской номер
70-8115168
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
М6х14
Количество на модель
6
№
23
Название детали
Уплотнитель
Заводской номер
80-8100016
Количество на модель
2
№
24
Название детали
Радиатор
Заводской номер
ОТ213.10-04
Количество на модель
2
№
25
Название детали
Хомут
Заводской номер
ХС-23
Количество на модель
2
№
26
Название детали
Шланг L=700 мм
Заводской номер
80-8102015
Количество на модель
1
№
27
Название детали
Профиль резиновый
Заводской номер
ПР-35-01
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
ШЧ10
Количество на модель
1
№
29
Название детали
Шайба
Заводской номер
ШП10 ОТ
Количество на модель
1
№
30
Название детали
Гайка
Заводской номер
М10
Количество на модель
1
№
31
Название детали
Крышка
Заводской номер
80-8102011
Количество на модель
1
№
32
Название детали
Уплотнитель (Беккер-акустик)
Заводской номер
Уплотнитель (Беккер-акустик)
Количество на модель
2
№
33
Название детали
Ротор вентилятора
Заводской номер
70-8115220
Количество на модель
2
№
34
Название детали
Корпус
Заводской номер
80-8102020
Количество на модель
1
№
35
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вентилятор в сборе | 80-8103010 | 2 | 2 | |||||
| Отопитель в сборе | 80-8100010 | 1 | 1 | |||||
| Отопитель в сборе | 80-8102010 | 1 | 1 | |||||
| 1 | Фильтр | 80-8101050 | 1 | 1 | 1 | |||
| 2 | Заслонка | 80-8100012 | 2 | 2 | 2 | |||
| 3 | Винт | М6х16 | 3 | 3 | 3 | |||
| 4 | Крышка | 80-8100011 | 1 | 1 | 4 | |||
| 5 | Держатель | 70-6700031 | 1 | 1 | 5 | |||
| 6 | Гайка | М6 | 1 | 1 | 6 | |||
| 7 | Шайба | ШЧ6 | 26 | 26 | 7 | |||
| 8 | Стенка | 80-8102040 | 1 | 1 | 8 | |||
| 9 | Пружина | 80-8102025 | 2 | 2 | 9 | |||
| 10 | Шайба | ШП6Т | 12 | 12 | 10 | |||
| 12 | Кожух вентилятора | 80-8103020 | 2 | 2 | 12 | |||
| 13 | Воздухораспределитель | 150.95.301 | 2 | 2 | 13 | |||
| 14 | Палец | 6х18 | 2 | 2 | 14 | |||
| 15 | Накладка | 80-8100013 | 2 | 2 | 15 | |||
| 16 | Стержень | 80-8100014 | 2 | 2 | 16 | |||
| 17 | Прокладка | 80-8100017 | 1 | 1 | 17 | |||
| 19 | Электродвигатель | 1937.30000 | 2 | 2 | 19 | |||
| 20 | Прокладка | 50-8104029 | 2 | 2 | 20 | |||
| 21 | Крышка | 70-8115075 | 2 | 2 | 21 | |||
| 22 | Прокладка | 70-8115168 | 2 | 2 | 22 | |||
| 23 | Болт | М6х14 | 6 | 6 | 23 | |||
| 24 | Уплотнитель | 80-8100016 | 2 | 2 | 24 | |||
| 25 | Радиатор | ОТ213.10-04 | 2 | 2 | 25 | |||
| 26 | Хомут | ХС-23 | 2 | 2 | 26 | |||
| 27 | Шланг L=700 мм | 80-8102015 | 1 | 1 | 27 | |||
| 28 | Профиль резиновый | ПР-35-01 | 1 | 1 | 28 | |||
| 29 | Шайба | ШЧ10 | 1 | 1 | 29 | |||
| 30 | Шайба | ШП10 ОТ | 1 | 1 | 30 | |||
| 31 | Гайка | М10 | 1 | 1 | 31 | |||
| 32 | Крышка | 80-8102011 | 1 | 1 | 32 | |||
| 33 | Уплотнитель (Беккер-акустик) | Уплотнитель (Беккер-акустик) | 2 | 2 | 33 | |||
| 34 | Ротор вентилятора | 70-8115220 | 2 | 2 | 34 | |||
| 35 | Корпус | 80-8102020 | 1 | 1 | 35 |
