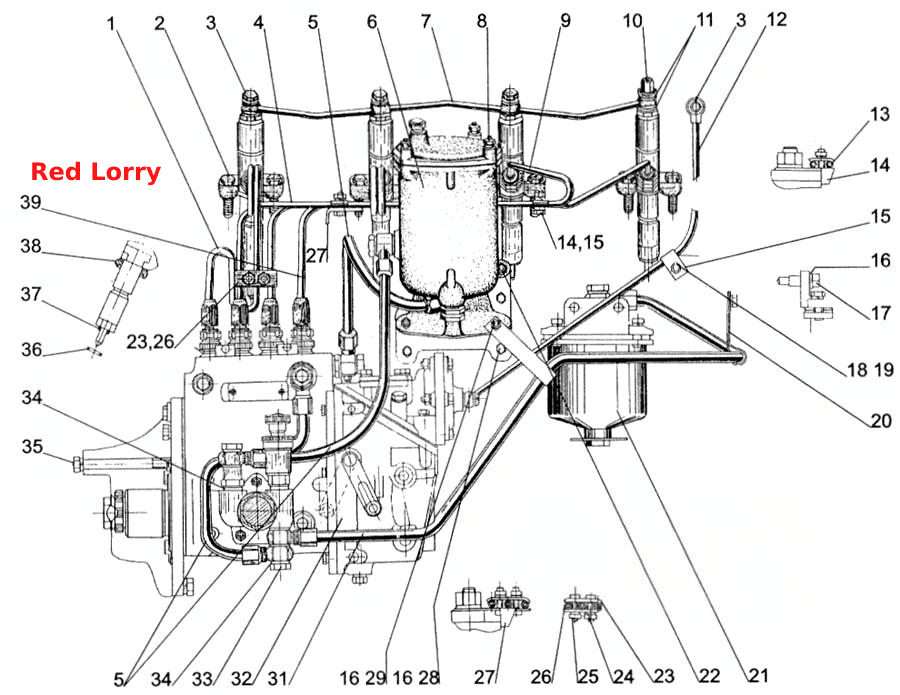

Топливные трубопроводы. Установка топливной аппаратуры
100%
Название детали
Трубка
Заводской номер
240-1104300-01
Количество на модель
1
№
1
Название детали
Болт
Заводской номер
М10х35
Количество на модель
10
№
2
Название детали
Болт
Заводской номер
36-1104787
Количество на модель
4
№
3
Название детали
Трубка
Заводской номер
240-1104300-02
Количество на модель
1
№
4
Название детали
Трубка
Заводской номер
240-1104160-02
Количество на модель
3
№
5
Название детали
Фильтр топливный тонкой очистки
Заводской номер
240-1117010-А
Количество на модель
1
№
6
Название детали
Топливопровод
Заводской номер
240-1104320-А2-02
Количество на модель
1
№
7
Название детали
Форсунка ФДМ-
Заводской номер
17.1112010
Количество на модель
4
№
8
Название детали
Трубка
Заводской номер
240-1104300-03
Количество на модель
1
№
9
Название детали
Штуцер
Заводской номер
240-1111112
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
36-1104788-01
Количество на модель
12
№
11
Название детали
Трубка пневмокорректора
Заводской номер
245-1104330
Количество на модель
1
№
12
Название детали
Колодка
Заводской номер
240-1111114
Количество на модель
1
№
13
Название детали
Кронштейн
Заводской номер
240-1111125-А1
Количество на модель
1
№
14
Название детали
Хомутик
Заводской номер
245-1111104
Количество на модель
1
№
15
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
15
№
16
Название детали
Болт
Заводской номер
М10х25
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М8х20
Количество на модель
1
№
19
Название детали
Хомутик
Заводской номер
50-1111101-В2
Количество на модель
2
№
20
Название детали
Фильтр топливный грубой очистки
Заводской номер
240-1105010
Количество на модель
1
№
21
Название детали
Шпилька
Заводской номер
245-1117062
Количество на модель
3
№
22
Название детали
Хомутик
Заводской номер
50-1111107-В
Количество на модель
2
№
23
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
6
№
24
Название детали
Гайка
Заводской номер
М6
Количество на модель
6
№
25
Название детали
Колодка
Заводской номер
240-1111106-01
Количество на модель
2
№
26
Название детали
Кронштейн
Заводской номер
240-1111115-А
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
М10х30
Количество на модель
3
№
28
Название детали
Гайка
Заводской номер
М10
Количество на модель
3
№
29
Название детали
Кронштейн
Заводской номер
245-1117061
Количество на модель
1
№
30
Название детали
Трубка
Заводской номер
240-1104160
Количество на модель
1
№
31
Название детали
Насос топливный с регулятором
Заводской номер
4УТНМ-Т-1111005
Количество на модель
1
№
32
Название детали
Болт поворотного угольника
Заводской номер
240-1111103-А
Количество на модель
1
№
33
Название детали
Кольцо уплотнительное
Заводской номер
Д18-055-А-01
Количество на модель
9
№
34
Название детали
Болт
Заводской номер
М10х120
Количество на модель
2
№
35
Название детали
прокладка
Заводской номер
245-1111022-А
Количество на модель
4
№
36
Название детали
Обойма
Заводской номер
245-1111021-А
Количество на модель
4
№
37
Название детали
Кольцо защитное
Заводской номер
240-1111036-В
Количество на модель
4
№
38
Название детали
Трубка
Заводской номер
240-1104300-04
Количество на модель
1
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | 240-1104300-01 | 1 | 1 | 1 | |||
| 2 | Болт | М10х35 | 10 | 10 | 2 | |||
| 3 | Болт | 36-1104787 | 4 | 4 | 3 | |||
| 4 | Трубка | 240-1104300-02 | 1 | 1 | 4 | |||
| 5 | Трубка | 240-1104160-02 | 3 | 3 | 5 | |||
| 6 | Фильтр топливный тонкой очистки | 240-1117010-А | 1 | 1 | 6 | |||
| 7 | Топливопровод | 240-1104320-А2-02 | 1 | 1 | 7 | |||
| 8 | Форсунка ФДМ- | 17.1112010 | 4 | 4 | 8 | |||
| 9 | Трубка | 240-1104300-03 | 1 | 1 | 9 | |||
| 10 | Штуцер | 240-1111112 | 1 | 1 | 10 | |||
| 11 | Прокладка | 36-1104788-01 | 12 | 12 | 11 | |||
| 12 | Трубка пневмокорректора | 245-1104330 | 1 | 1 | 12 | |||
| 13 | Колодка | 240-1111114 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 240-1111125-А1 | 1 | 1 | 14 | |||
| 15 | Хомутик | 245-1111104 | 1 | 1 | 15 | |||
| 16 | Шайба | ШП10 | 15 | 15 | 16 | |||
| 17 | Болт | М10х25 | 2 | 2 | 17 | |||
| 18 | Шайба | ШП8 | 1 | 1 | 18 | |||
| 19 | Болт | М8х20 | 1 | 1 | 19 | |||
| 20 | Хомутик | 50-1111101-В2 | 2 | 2 | 20 | |||
| 21 | Фильтр топливный грубой очистки | 240-1105010 | 1 | 1 | 21 | |||
| 22 | Шпилька | 245-1117062 | 3 | 3 | 22 | |||
| 23 | Хомутик | 50-1111107-В | 2 | 2 | 23 | |||
| 24 | Шайба | ШП6 | 6 | 6 | 24 | |||
| 25 | Гайка | М6 | 6 | 6 | 25 | |||
| 26 | Колодка | 240-1111106-01 | 2 | 2 | 26 | |||
| 27 | Кронштейн | 240-1111115-А | 1 | 1 | 27 | |||
| 28 | Болт | М10х30 | 3 | 3 | 28 | |||
| 29 | Гайка | М10 | 3 | 3 | 29 | |||
| 30 | Кронштейн | 245-1117061 | 1 | 1 | 30 | |||
| 31 | Трубка | 240-1104160 | 1 | 1 | 31 | |||
| 32 | Насос топливный с регулятором | 4УТНМ-Т-1111005 | 1 | 1 | 32 | |||
| 33 | Болт поворотного угольника | 240-1111103-А | 1 | 1 | 33 | |||
| 34 | Кольцо уплотнительное | Д18-055-А-01 | 9 | 9 | 34 | |||
| 35 | Болт | М10х120 | 2 | 2 | 35 | |||
| 36 | прокладка | 245-1111022-А | 4 | 4 | 36 | |||
| 37 | Обойма | 245-1111021-А | 4 | 4 | 37 | |||
| 38 | Кольцо защитное | 240-1111036-В | 4 | 4 | 38 | |||
| 39 | Трубка | 240-1104300-04 | 1 | 1 | 39 |
