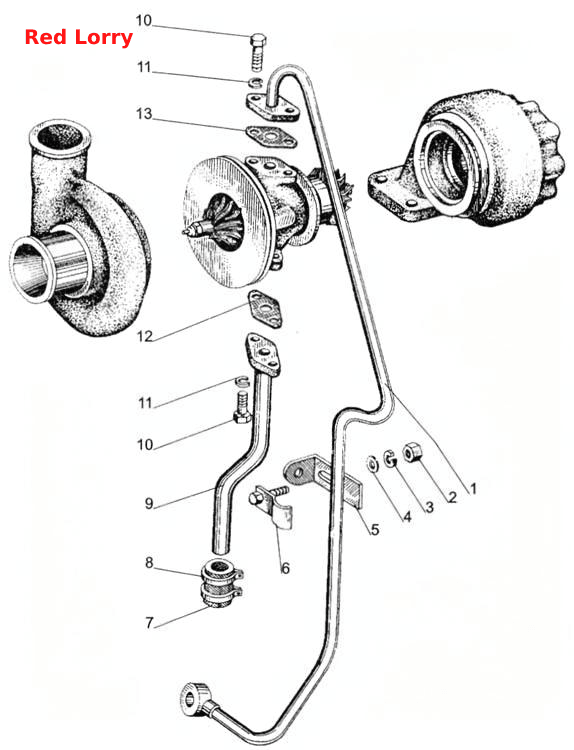

Маслопроводы турбокомпрессора
100%
Название детали
Турбокомпрессор
Заводской номер
К-27
Количество на модель
1
№
Название детали
Турбокомпрессор
Заводской номер
Schwitzer S2A
Количество на модель
1
№
Название детали
Труба подводящая
Заводской номер
245-1118010-В
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
М6
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
1
№
4
Название детали
Планка
Заводской номер
245-1118054-В
Количество на модель
1
№
5
Название детали
Хомут
Заводской номер
245-1118050
Количество на модель
1
№
6
Название детали
Рукав (L- мм)
Заводской номер
18х27-4
Количество на модель
1
№
7
Название детали
Хомут
Заводской номер
ХЧП.10.019
Количество на модель
2
№
8
Название детали
Труба сливная
Заводской номер
245-1118030-В
Количество на модель
1
№
9
Название детали
Болт
Заводской номер
М8х20
Количество на модель
4
№
10
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
4
№
11
Название детали
Прокладка
Заводской номер
245-1118034-В
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
245-1118016
Количество на модель
4
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Турбокомпрессор | К-27 | 1 | 1 | |||||
| Турбокомпрессор | Schwitzer S2A | 1 | 1 | |||||
| 1 | Труба подводящая | 245-1118010-В | 1 | 1 | 1 | |||
| 2 | Гайка | М6 | 1 | 1 | 2 | |||
| 3 | Шайба | ШП6 | 1 | 1 | 3 | |||
| 4 | Шайба | ШЧ6 | 1 | 1 | 4 | |||
| 5 | Планка | 245-1118054-В | 1 | 1 | 5 | |||
| 6 | Хомут | 245-1118050 | 1 | 1 | 6 | |||
| 7 | Рукав (L- мм) | 18х27-4 | 1 | 1 | 7 | |||
| 8 | Хомут | ХЧП.10.019 | 2 | 2 | 8 | |||
| 9 | Труба сливная | 245-1118030-В | 1 | 1 | 9 | |||
| 10 | Болт | М8х20 | 4 | 4 | 10 | |||
| 11 | Шайба | ШП8 | 4 | 4 | 11 | |||
| 12 | Прокладка | 245-1118034-В | 1 | 1 | 12 | |||
| 13 | прокладка | 245-1118016 | 4 | 4 | 13 |
