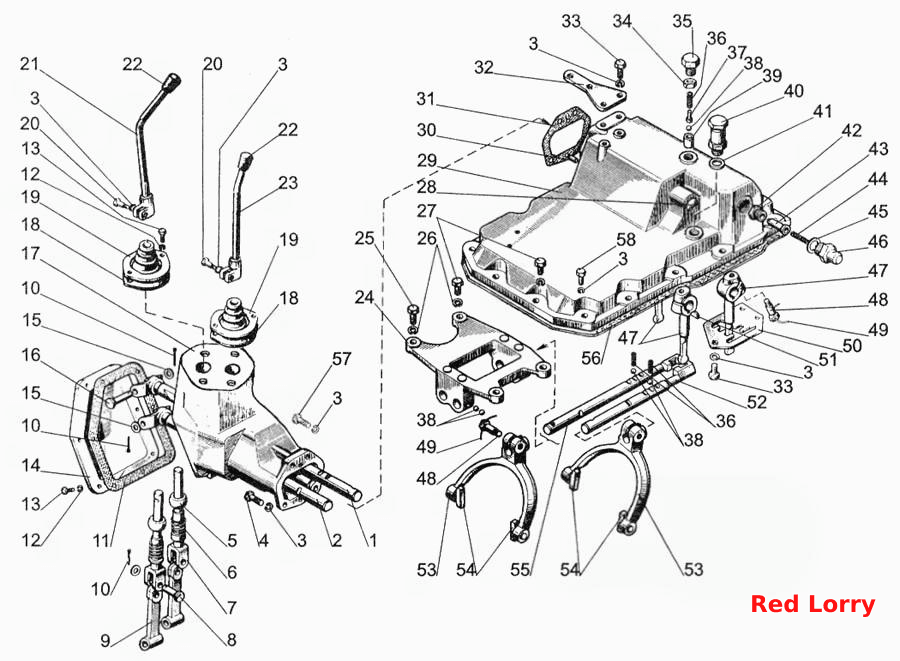

Механизм управления коробкой передач
100%
Название детали
Механизм управления в сборе
Заводской номер
80С-1702010
Количество на модель
1
№
Название детали
Ограничитель в сборе
Заводской номер
80С-1702300
Количество на модель
1
№
Название детали
ВАЛ
Заводской номер
80С-1702070
Количество на модель
1
№
1
Название детали
Вал
Заводской номер
80С-1702060
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
18
№
3
Название детали
Болт
Заводской номер
М10х35
Количество на модель
2
№
4
Название детали
Сфера
Заводской номер
142-1702032
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
77-37-117
Количество на модель
2
№
6
Название детали
Вилка
Заводской номер
80С-1702074
Количество на модель
2
№
7
Название детали
Палец
Заводской номер
12х32
Количество на модель
2
№
8
Название детали
Рычаг
Заводской номер
80С-1702073
Количество на модель
2
№
9
Название детали
Шплинт
Заводской номер
3,2х18
Количество на модель
2
№
10
Название детали
Прокладка
Заводской номер
80-1702068
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
11
№
12
Название детали
Винт
Заводской номер
М6х20
Количество на модель
7
№
13
Название детали
Крышка
Заводской номер
80-1702067
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
ШЧ12
Количество на модель
4
№
15
Название детали
Палец
Заводской номер
12х55
Количество на модель
2
№
16
Название детали
Корпус
Заводской номер
80-1702078
Количество на модель
1
№
17
Название детали
Чехол
Заводской номер
55-47-569-А
Количество на модель
2
№
18
Название детали
Шайба
Заводской номер
80С-1702075
Количество на модель
2
№
19
Название детали
Болт
Заводской номер
М10х30
Количество на модель
2
№
20
Название детали
Рычаг
Заводской номер
75-1702600
Количество на модель
1
№
21
Название детали
Рукоятка
Заводской номер
70-1702125
Количество на модель
2
№
22
Название детали
Рычаг
Заводской номер
75-1702500
Количество на модель
1
№
23
Название детали
Корпус в сборе
Заводской номер
80С-1702080
Количество на модель
1
№
24
Название детали
корпус
Заводской номер
80С-1702081
Количество на модель
1
№
24
Название детали
Болт
Заводской номер
М12х35
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
6
№
26
Название детали
Болт призонный М12х42
Заводской номер
50-1702092
Количество на модель
4
№
27
Название детали
Заглушка
Заводской номер
28-005
Количество на модель
1
№
28
Название детали
Крышка
Заводской номер
1221-1702025-01
Количество на модель
1
№
29
Название детали
Штифт
Заводской номер
8х16
Количество на модель
2
№
30
Название детали
Прокладка
Заводской номер
80С-1702066
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
85-3503046
Количество на модель
1
№
32
Название детали
Болт
Заводской номер
М10х25
Количество на модель
1
№
33
Название детали
Гайка
Заводской номер
М16
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
70-1703204
Количество на модель
1
№
35
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
36
Название детали
Направляющая
Заводской номер
80-1704039
Количество на модель
1
№
37
Название детали
Шарик
Заводской номер
9,922-100
Количество на модель
5
№
38
Название детали
Втулка
Заводской номер
70-1703013
Количество на модель
1
№
39
Название детали
Сапун
Заводской номер
85-1702270
Количество на модель
1
№
40
Название детали
Прокладка
Заводской номер
В50-3522023
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
80С-1702301
Количество на модель
1
№
42
Название детали
Фиксатор
Заводской номер
80С-1702303
Количество на модель
1
№
43
Название детали
Пружина
Заводской номер
80-1737113
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
80-1702098
Количество на модель
1
№
45
Название детали
корпус
Заводской номер
80С-1702302
Количество на модель
1
№
46
Название детали
Рычаг
Заводской номер
80-1702055
Количество на модель
3
№
47
Название детали
Болт
Заводской номер
80-1702108
Количество на модель
5
№
48
Название детали
Проволока
Заводской номер
1,6-0-С
Количество на модель
5
№
49
Название детали
Кулиса
Заводской номер
75-1702052
Количество на модель
1
№
50
Название детали
Шпонка
Заводской номер
Шпонка 6х10
Количество на модель
3
№
51
Название детали
Поводок
Заводской номер
80С-1702083
Количество на модель
1
№
52
Название детали
Вилка
Заводской номер
80С-1702091-В
Количество на модель
2
№
53
Название детали
Вилка
Заводской номер
80С-1702090-В
Количество на модель
2
№
53
Название детали
Сухарь
Заводской номер
80С-1702092
Количество на модель
4
№
54
Название детали
Поводок
Заводской номер
80С-1702082
Количество на модель
1
№
55
Название детали
Прокладка
Заводской номер
80-1702026
Количество на модель
1
№
56
Название детали
Болт
Заводской номер
М10х40
Количество на модель
2
№
57
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм управления в сборе | 80С-1702010 | 1 | 1 | |||||
| Ограничитель в сборе | 80С-1702300 | 1 | 1 | |||||
| 1 | ВАЛ | 80С-1702070 | 1 | 1 | 1 | |||
| 2 | Вал | 80С-1702060 | 1 | 1 | 2 | |||
| 3 | Шайба | ШП10 | 18 | 18 | 3 | |||
| 4 | Болт | М10х35 | 2 | 2 | 4 | |||
| 5 | Сфера | 142-1702032 | 2 | 2 | 5 | |||
| 6 | Пружина | 77-37-117 | 2 | 2 | 6 | |||
| 7 | Вилка | 80С-1702074 | 2 | 2 | 7 | |||
| 8 | Палец | 12х32 | 2 | 2 | 8 | |||
| 9 | Рычаг | 80С-1702073 | 2 | 2 | 9 | |||
| 10 | Шплинт | 3,2х18 | 2 | 2 | 10 | |||
| 11 | Прокладка | 80-1702068 | 1 | 1 | 11 | |||
| 12 | Шайба | ШП6 | 11 | 11 | 12 | |||
| 13 | Винт | М6х20 | 7 | 7 | 13 | |||
| 14 | Крышка | 80-1702067 | 1 | 1 | 14 | |||
| 15 | Шайба | ШЧ12 | 4 | 4 | 15 | |||
| 16 | Палец | 12х55 | 2 | 2 | 16 | |||
| 17 | Корпус | 80-1702078 | 1 | 1 | 17 | |||
| 18 | Чехол | 55-47-569-А | 2 | 2 | 18 | |||
| 19 | Шайба | 80С-1702075 | 2 | 2 | 19 | |||
| 20 | Болт | М10х30 | 2 | 2 | 20 | |||
| 21 | Рычаг | 75-1702600 | 1 | 1 | 21 | |||
| 22 | Рукоятка | 70-1702125 | 2 | 2 | 22 | |||
| 23 | Рычаг | 75-1702500 | 1 | 1 | 23 | |||
| 24 | Корпус в сборе | 80С-1702080 | 1 | 1 | 24 | |||
| 24 | корпус | 80С-1702081 | 1 | 1 | 24 | |||
| 25 | Болт | М12х35 | 2 | 2 | 25 | |||
| 26 | Шайба | ШП12 | 6 | 6 | 26 | |||
| 27 | Болт призонный М12х42 | 50-1702092 | 4 | 4 | 27 | |||
| 28 | Заглушка | 28-005 | 1 | 1 | 28 | |||
| 29 | Крышка | 1221-1702025-01 | 1 | 1 | 29 | |||
| 30 | Штифт | 8х16 | 2 | 2 | 30 | |||
| 31 | Прокладка | 80С-1702066 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 85-3503046 | 1 | 1 | 32 | |||
| 33 | Болт | М10х25 | 1 | 1 | 33 | |||
| 34 | Гайка | М16 | 1 | 1 | 34 | |||
| 35 | Болт | 70-1703204 | 1 | 1 | 35 | |||
| 36 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 36 | |||
| 37 | Направляющая | 80-1704039 | 1 | 1 | 37 | |||
| 38 | Шарик | 9,922-100 | 5 | 5 | 38 | |||
| 39 | Втулка | 70-1703013 | 1 | 1 | 39 | |||
| 40 | Сапун | 85-1702270 | 1 | 1 | 40 | |||
| 41 | Прокладка | В50-3522023 | 1 | 1 | 41 | |||
| 42 | Втулка | 80С-1702301 | 1 | 1 | 42 | |||
| 43 | Фиксатор | 80С-1702303 | 1 | 1 | 43 | |||
| 44 | Пружина | 80-1737113 | 1 | 1 | 44 | |||
| 45 | Шайба | 80-1702098 | 1 | 1 | 45 | |||
| 46 | корпус | 80С-1702302 | 1 | 1 | 46 | |||
| 47 | Рычаг | 80-1702055 | 3 | 3 | 47 | |||
| 48 | Болт | 80-1702108 | 5 | 5 | 48 | |||
| 49 | Проволока | 1,6-0-С | 5 | 5 | 49 | |||
| 50 | Кулиса | 75-1702052 | 1 | 1 | 50 | |||
| 51 | Шпонка | Шпонка 6х10 | 3 | 3 | 51 | |||
| 52 | Поводок | 80С-1702083 | 1 | 1 | 52 | |||
| 53 | Вилка | 80С-1702091-В | 2 | 2 | 53 | |||
| 53 | Вилка | 80С-1702090-В | 2 | 2 | 53 | |||
| 54 | Сухарь | 80С-1702092 | 4 | 4 | 54 | |||
| 55 | Поводок | 80С-1702082 | 1 | 1 | 55 | |||
| 56 | Прокладка | 80-1702026 | 1 | 1 | 56 | |||
| 57 | Болт | М10х40 | 2 | 2 | 57 |
