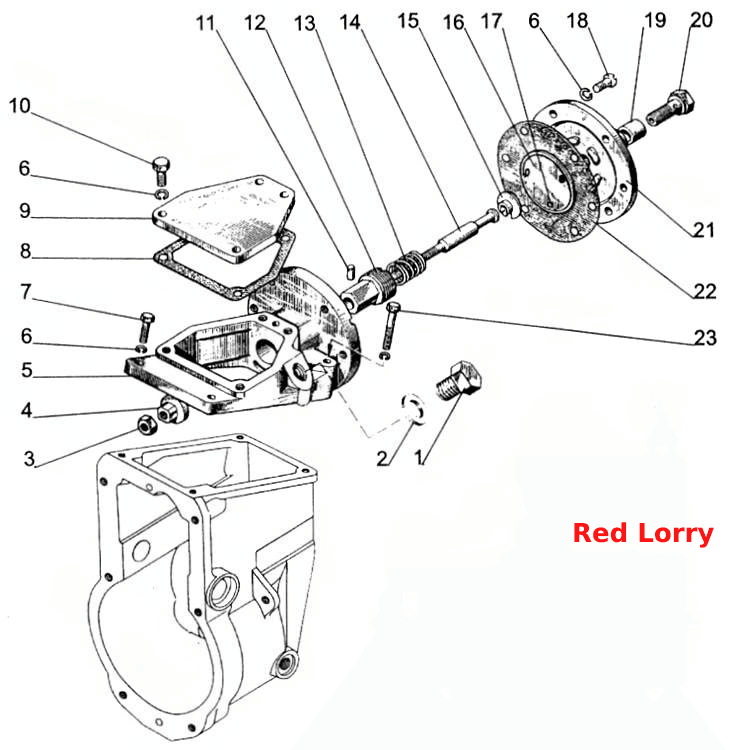

Корректор по наддуву
100%
Название детали
Болт
Заводской номер
3М6х16
Количество на модель
2
№
Название детали
Болт
Заводской номер
3М6х20
Количество на модель
1
№
Название детали
Болт
Заводской номер
3М6х35
Количество на модель
1
№
Название детали
Пробка
Заводской номер
УТН-5-1110402
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
16-006
Количество на модель
1
№
2
Название детали
Гайка
Заводской номер
М6
Количество на модель
1
№
3
Название детали
Упор
Заводской номер
4УТНМ-Т-1110504
Количество на модель
1
№
4
Название детали
корпус
Заводской номер
4УТНМ-Т-1110511-10
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
14
№
6
Название детали
Винт
Заводской номер
М6х20
Количество на модель
1
№
7
Название детали
прокладка
Заводской номер
4УТНМ-Т-1110506
Количество на модель
1
№
8
Название детали
Крышка
Заводской номер
4УТНМ-Т-1110502
Количество на модель
1
№
9
Название детали
Винт
Заводской номер
М6х16
Количество на модель
2
№
10
Название детали
Штифт
Заводской номер
4УТНМ-Т-1110505
Количество на модель
1
№
11
Название детали
Втулка
Заводской номер
4УТНМ-Т-1110512-20
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
4УТНМ-Т-1110503-10
Количество на модель
1
№
13
Название детали
Шток
Заводской номер
4УТНМ-Т-1110531-30
Количество на модель
1
№
14
Название детали
Тарелка
Заводской номер
4УТНМ-Т-1110532-10
Количество на модель
1
№
15
Название детали
Тарелка
Заводской номер
4УТНМ-Т-1110522-10
Количество на модель
2
№
16
Название детали
Заклепка
Заводской номер
2,5х6.37.Адл
Количество на модель
3
№
17
Название детали
Винт
Заводской номер
ВМ6х20
Количество на модель
6
№
18
Название детали
Защитный кожух
Заводской номер
8МТНМ-1110574
Количество на модель
1
№
19
Название детали
Болт штуцера
Заводской номер
8МТНМ-1110573
Количество на модель
1
№
20
Название детали
Диафрагма
Заводской номер
4УТНМ-Т-1110520-10
Количество на модель
1
№
21
Название детали
Крышка
Заводской номер
4УТНМ-Т-1110501
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М6х35
Количество на модель
1
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | 3М6х16 | 2 | 2 | |||||
| Болт | 3М6х20 | 1 | 1 | |||||
| Болт | 3М6х35 | 1 | 1 | |||||
| 1 | Пробка | УТН-5-1110402 | 1 | 1 | 1 | |||
| 2 | Прокладка | 16-006 | 1 | 1 | 2 | |||
| 3 | Гайка | М6 | 1 | 1 | 3 | |||
| 4 | Упор | 4УТНМ-Т-1110504 | 1 | 1 | 4 | |||
| 5 | корпус | 4УТНМ-Т-1110511-10 | 1 | 1 | 5 | |||
| 6 | Шайба | ШП6 | 14 | 14 | 6 | |||
| 7 | Винт | М6х20 | 1 | 1 | 7 | |||
| 8 | прокладка | 4УТНМ-Т-1110506 | 1 | 1 | 8 | |||
| 9 | Крышка | 4УТНМ-Т-1110502 | 1 | 1 | 9 | |||
| 10 | Винт | М6х16 | 2 | 2 | 10 | |||
| 11 | Штифт | 4УТНМ-Т-1110505 | 1 | 1 | 11 | |||
| 12 | Втулка | 4УТНМ-Т-1110512-20 | 1 | 1 | 12 | |||
| 13 | Пружина | 4УТНМ-Т-1110503-10 | 1 | 1 | 13 | |||
| 14 | Шток | 4УТНМ-Т-1110531-30 | 1 | 1 | 14 | |||
| 15 | Тарелка | 4УТНМ-Т-1110532-10 | 1 | 1 | 15 | |||
| 16 | Тарелка | 4УТНМ-Т-1110522-10 | 2 | 2 | 16 | |||
| 17 | Заклепка | 2,5х6.37.Адл | 3 | 3 | 17 | |||
| 18 | Винт | ВМ6х20 | 6 | 6 | 18 | |||
| 19 | Защитный кожух | 8МТНМ-1110574 | 1 | 1 | 19 | |||
| 20 | Болт штуцера | 8МТНМ-1110573 | 1 | 1 | 20 | |||
| 21 | Диафрагма | 4УТНМ-Т-1110520-10 | 1 | 1 | 21 | |||
| 22 | Крышка | 4УТНМ-Т-1110501 | 1 | 1 | 22 | |||
| 23 | Болт | М6х35 | 1 | 1 | 23 |
