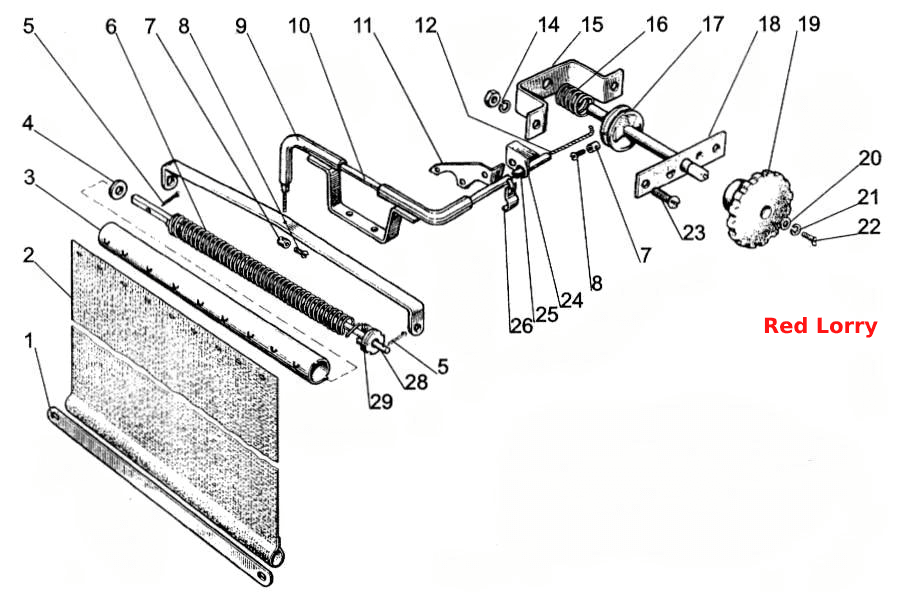

Шторка
100%
Название детали
Шторка
Заводской номер
70-1310010-А
Количество на модель
1
№
Название детали
Планка
Заводской номер
70-1310016
Количество на модель
1
№
1
Название детали
Шторка
Заводской номер
А-09-01-001
Количество на модель
1
№
2
Название детали
Барабан
Заводской номер
А09.01.015
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
1
№
4
Название детали
Шплинт ГОСТ 397-79
Заводской номер
2х12-001
Количество на модель
2
№
5
Название детали
Пружина
Заводской номер
А09.01.005
Количество на модель
1
№
6
Название детали
Фиксатор
Заводской номер
70-1310441
Количество на модель
3
№
7
Название детали
Винт
Заводской номер
М4х8
Количество на модель
3
№
8
Название детали
Кронштейн
Заводской номер
80-1310020
Количество на модель
1
№
9
Название детали
Оболочка
Заводской номер
80В-1310007
Количество на модель
1
№
10
Название детали
Кронштейн
Заводской номер
70-4803027
Количество на модель
1
№
11
Название детали
Шнур
Заводской номер
70-1310121-А
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М6
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
2
№
14
Название детали
Скоба
Заводской номер
70-1310411
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
А09.01.023
Количество на модель
1
№
16
Название детали
Барабан
Заводской номер
70-1310450
Количество на модель
1
№
17
Название детали
Планка
Заводской номер
70-1310412
Количество на модель
1
№
18
Название детали
Ручка
Заводской номер
70-1310130-А
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ШЧ5
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
ШП5
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М5х12
Количество на модель
1
№
22
Название детали
Винт Mx
Заводской номер
Винт М6х20
Количество на модель
2
№
23
Название детали
Кронштейн
Заводской номер
80-4803026
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
70-4803022
Количество на модель
1
№
25
Название детали
Хомут
Заводской номер
70Л-1024216
Количество на модель
1
№
26
Название детали
Планка
Заводской номер
70-1310013-А
Количество на модель
1
№
27
Название детали
Стержень
Заводской номер
А09.01.004
Количество на модель
1
№
28
Название детали
Наконечник
Заводской номер
А09.01.011
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Шторка | 70-1310010-А | 1 | 1 | |||||
| 1 | Планка | 70-1310016 | 1 | 1 | 1 | |||
| 2 | Шторка | А-09-01-001 | 1 | 1 | 2 | |||
| 3 | Барабан | А09.01.015 | 1 | 1 | 3 | |||
| 4 | Шайба | ШЧ6 | 1 | 1 | 4 | |||
| 5 | Шплинт ГОСТ 397-79 | 2х12-001 | 2 | 2 | 5 | |||
| 6 | Пружина | А09.01.005 | 1 | 1 | 6 | |||
| 7 | Фиксатор | 70-1310441 | 3 | 3 | 7 | |||
| 8 | Винт | М4х8 | 3 | 3 | 8 | |||
| 9 | Кронштейн | 80-1310020 | 1 | 1 | 9 | |||
| 10 | Оболочка | 80В-1310007 | 1 | 1 | 10 | |||
| 11 | Кронштейн | 70-4803027 | 1 | 1 | 11 | |||
| 12 | Шнур | 70-1310121-А | 1 | 1 | 12 | |||
| 13 | Гайка | М6 | 2 | 2 | 13 | |||
| 14 | Шайба | ШП6 | 2 | 2 | 14 | |||
| 15 | Скоба | 70-1310411 | 1 | 1 | 15 | |||
| 16 | Пружина | А09.01.023 | 1 | 1 | 16 | |||
| 17 | Барабан | 70-1310450 | 1 | 1 | 17 | |||
| 18 | Планка | 70-1310412 | 1 | 1 | 18 | |||
| 19 | Ручка | 70-1310130-А | 1 | 1 | 19 | |||
| 20 | Шайба | ШЧ5 | 1 | 1 | 20 | |||
| 21 | Шайба | ШП5 | 1 | 1 | 21 | |||
| 22 | Болт | М5х12 | 1 | 1 | 22 | |||
| 23 | Винт Mx | Винт М6х20 | 2 | 2 | 23 | |||
| 24 | Кронштейн | 80-4803026 | 1 | 1 | 24 | |||
| 25 | Втулка | 70-4803022 | 1 | 1 | 25 | |||
| 26 | Хомут | 70Л-1024216 | 1 | 1 | 26 | |||
| 27 | Планка | 70-1310013-А | 1 | 1 | 27 | |||
| 28 | Стержень | А09.01.004 | 1 | 1 | 28 | |||
| 29 | Наконечник | А09.01.011 | 1 | 1 | 29 |
