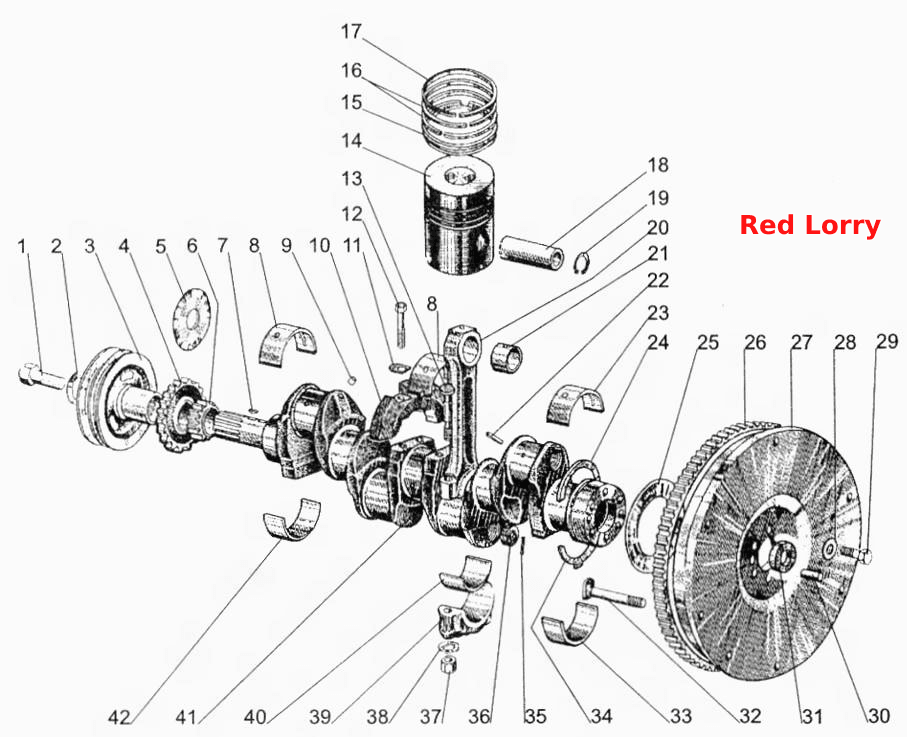

Поршни и шатуны. Коленчатый вал и маховик
100%
Название детали
Болт шатунный с гайкой
Заводской номер
А20.07.000
Количество на модель
8
№
Название детали
Поршень с шатуном
Заводской номер
245-1004010
Количество на модель
4
№
Название детали
Вал коленчатый с вкладышами
Заводской номер
245-1005010
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
245-1005014
Количество на модель
1
№
Название детали
Вал коленчатый
Заводской номер
245-1005015
Количество на модель
1
№
Название детали
Болт
Заводской номер
50-1005054
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
50-1005055-А-01
Количество на модель
1
№
2
Название детали
Шкив
Заводской номер
240-1005131-В
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
50-1005033-01
Количество на модель
1
№
4
Название детали
Маслоотражатель
Заводской номер
50-1005042
Количество на модель
1
№
5
Название детали
Шестерня
Заводской номер
240-1005030-А
Количество на модель
1
№
6
Название детали
шпонка
Заводской номер
6х9
Количество на модель
2
№
7
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8116
Количество на модель
4
№
8
Название детали
Заглушка
Заводской номер
50-1005021-А
Количество на модель
5
№
9
Название детали
Противовес
Заводской номер
240-1005017
Количество на модель
4
№
10
Название детали
Стопорная пластина
Заводской номер
240-1005024
Количество на модель
8
№
11
Название детали
Болт крепления противовеса
Заводской номер
240-1005018
Количество на модель
8
№
12
Название детали
Болт шатунный
Заводской номер
А20.07.002
Количество на модель
8
№
13
Название детали
Поршень
Заводской номер
245-1004021
Количество на модель
4
№
14
Название детали
Кольцо маслосъемное
Заводской номер
А27.11.70.000
Количество на модель
4
№
15
Название детали
Кольцо компрессионное
Заводской номер
А27.00.022-02
Количество на модель
8
№
16
Название детали
Кольцо компрессионное
Заводской номер
А27.01.02.129
Количество на модель
4
№
17
Название детали
Палец поршневой
Заводской номер
50-1004042-А1
Количество на модель
4
№
18
Название детали
Кольцо стопорное
Заводской номер
240-1004022
Количество на модель
8
№
19
Название детали
шатун
Заводской номер
240-1004100-А
Количество на модель
4
№
20
Название детали
шатун
Заводской номер
240-1004112-А
Количество на модель
4
№
20
Название детали
Втулка
Заводской номер
240-1004115-А
Количество на модель
4
№
21
Название детали
Трубка
Заводской номер
50-1005191-А
Количество на модель
4
№
22
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8118
Количество на модель
1
№
23
Название детали
Полукольцо
Заводской номер
А23.01-10401
Количество на модель
2
№
24
Название детали
Маслоотражатель
Заводской номер
50-1005043
Количество на модель
1
№
25
Название детали
Венец маховика
Заводской номер
50-1005121-А
Количество на модель
1
№
26
Название детали
Маховик
Заводской номер
245-1005115-В-01
Количество на модель
1
№
27
Название детали
Маховик с венцом в сборе
Заводской номер
240-1005114
Количество на модель
1
№
27
Название детали
Шайба
Заводской номер
48-1002318
Количество на модель
7
№
28
Название детали
Болт крепления маховика
Заводской номер
50-1005127-А
Количество на модель
7
№
29
Название детали
Штифт
Заводской номер
50-1005019
Количество на модель
1
№
30
Название детали
Подшипник
Заводской номер
180205
Количество на модель
1
№
31
Название детали
Палец
Заводской номер
240-1005122
Количество на модель
6
№
32
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8119
Количество на модель
1
№
33
Название детали
Полукольцо
Заводской номер
А23.01-10403
Количество на модель
2
№
34
Название детали
Шплинт
Заводской номер
4х22
Количество на модель
4
№
35
Название детали
Заглушка
Заводской номер
50-1005157-В
Количество на модель
4
№
36
Название детали
Орех
Заводской номер
А20.03.001
Количество на модель
8
№
37
Название детали
Шайба
Заводской номер
245-1004190
Количество на модель
8
№
38
Название детали
Крышка шатуна
Заводской номер
240-1004125-А
Количество на модель
4
№
39
Название детали
Вкладыш
Заводской номер
А23.01-7403
Количество на модель
8
№
40
Название детали
Комплект вкладышей шатунных
Заводской номер
А23.01-74-240Т
Количество на модель
1
№
40
Название детали
Вал коленчатый
Заводской номер
240-1005020-В2
Количество на модель
1
№
41
Название детали
Комплект вкладышей коренных
Заводской номер
А23.01-81-240Т
Количество на модель
1
№
42
Название детали
ВКЛАДЫШ КОРЕННОЙ
Заводской номер
А23.01-8117
Количество на модель
4
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Болт шатунный с гайкой | А20.07.000 | 8 | 8 | |||||
| Поршень с шатуном | 245-1004010 | 4 | 4 | |||||
| Вал коленчатый с вкладышами | 245-1005010 | 1 | 1 | |||||
| Вал коленчатый | 245-1005014 | 1 | 1 | |||||
| Вал коленчатый | 245-1005015 | 1 | 1 | |||||
| 1 | Болт | 50-1005054 | 1 | 1 | 1 | |||
| 2 | Шайба | 50-1005055-А-01 | 1 | 1 | 2 | |||
| 3 | Шкив | 240-1005131-В | 1 | 1 | 3 | |||
| 4 | Шестерня | 50-1005033-01 | 1 | 1 | 4 | |||
| 5 | Маслоотражатель | 50-1005042 | 1 | 1 | 5 | |||
| 6 | Шестерня | 240-1005030-А | 1 | 1 | 6 | |||
| 7 | шпонка | 6х9 | 2 | 2 | 7 | |||
| 8 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8116 | 4 | 4 | 8 | |||
| 9 | Заглушка | 50-1005021-А | 5 | 5 | 9 | |||
| 10 | Противовес | 240-1005017 | 4 | 4 | 10 | |||
| 11 | Стопорная пластина | 240-1005024 | 8 | 8 | 11 | |||
| 12 | Болт крепления противовеса | 240-1005018 | 8 | 8 | 12 | |||
| 13 | Болт шатунный | А20.07.002 | 8 | 8 | 13 | |||
| 14 | Поршень | 245-1004021 | 4 | 4 | 14 | |||
| 15 | Кольцо маслосъемное | А27.11.70.000 | 4 | 4 | 15 | |||
| 16 | Кольцо компрессионное | А27.00.022-02 | 8 | 8 | 16 | |||
| 17 | Кольцо компрессионное | А27.01.02.129 | 4 | 4 | 17 | |||
| 18 | Палец поршневой | 50-1004042-А1 | 4 | 4 | 18 | |||
| 19 | Кольцо стопорное | 240-1004022 | 8 | 8 | 19 | |||
| 20 | шатун | 240-1004100-А | 4 | 4 | 20 | |||
| 20 | шатун | 240-1004112-А | 4 | 4 | 20 | |||
| 21 | Втулка | 240-1004115-А | 4 | 4 | 21 | |||
| 22 | Трубка | 50-1005191-А | 4 | 4 | 22 | |||
| 23 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8118 | 1 | 1 | 23 | |||
| 24 | Полукольцо | А23.01-10401 | 2 | 2 | 24 | |||
| 25 | Маслоотражатель | 50-1005043 | 1 | 1 | 25 | |||
| 26 | Венец маховика | 50-1005121-А | 1 | 1 | 26 | |||
| 27 | Маховик | 245-1005115-В-01 | 1 | 1 | 27 | |||
| 27 | Маховик с венцом в сборе | 240-1005114 | 1 | 1 | 27 | |||
| 28 | Шайба | 48-1002318 | 7 | 7 | 28 | |||
| 29 | Болт крепления маховика | 50-1005127-А | 7 | 7 | 29 | |||
| 30 | Штифт | 50-1005019 | 1 | 1 | 30 | |||
| 31 | Подшипник | 180205 | 1 | 1 | 31 | |||
| 32 | Палец | 240-1005122 | 6 | 6 | 32 | |||
| 33 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8119 | 1 | 1 | 33 | |||
| 34 | Полукольцо | А23.01-10403 | 2 | 2 | 34 | |||
| 35 | Шплинт | 4х22 | 4 | 4 | 35 | |||
| 36 | Заглушка | 50-1005157-В | 4 | 4 | 36 | |||
| 37 | Орех | А20.03.001 | 8 | 8 | 37 | |||
| 38 | Шайба | 245-1004190 | 8 | 8 | 38 | |||
| 39 | Крышка шатуна | 240-1004125-А | 4 | 4 | 39 | |||
| 40 | Вкладыш | А23.01-7403 | 8 | 8 | 40 | |||
| 40 | Комплект вкладышей шатунных | А23.01-74-240Т | 1 | 1 | 40 | |||
| 41 | Вал коленчатый | 240-1005020-В2 | 1 | 1 | 41 | |||
| 42 | Комплект вкладышей коренных | А23.01-81-240Т | 1 | 1 | 42 | |||
| 42 | ВКЛАДЫШ КОРЕННОЙ | А23.01-8117 | 4 | 4 | 42 |
