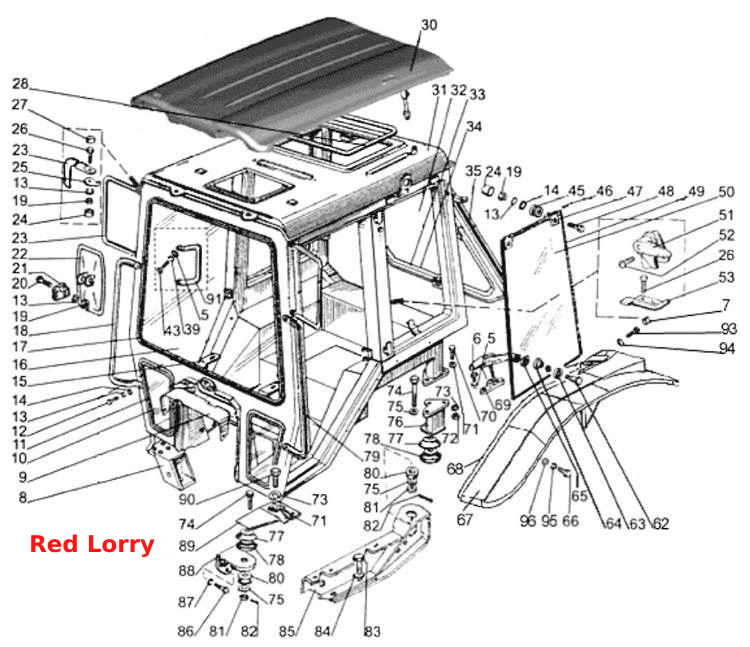

Кабина
100%
Название детали
Кабина в сборе
Заводской номер
1221-6700010
Количество на модель
1
№
Название детали
Крыло
Заводской номер
Д82-8404020-А-01
Количество на модель
1
№
Название детали
Крыло
Заводской номер
Л82-8404011-01
Количество на модель
1
№
Название детали
Крыло
Заводской номер
Д82-8404020-01
Количество на модель
1
№
Название детали
Крыло
Заводской номер
Д82-8404020-А
Количество на модель
1
№
Название детали
Стекло в сборе
Заводской номер
80-6708900-01
Количество на модель
2
№
Название детали
Рамка в сборе
Заводской номер
80-6708210
Количество на модель
1
№
Название детали
Шайба
Заводской номер
С 6.01.019
Количество на модель
6
№
5
Название детали
Болт
Заводской номер
M6-6gx16.88.35.019
Количество на модель
4
№
6
Название детали
Колпачок
Заводской номер
А30.04.017
Количество на модель
4
№
7
Название детали
Кронштейн правый
Заводской номер
80-6700031-Б-01
Количество на модель
1
№
8
Название детали
Вставка
Заводской номер
85-6703056
Количество на модель
1
№
9
Название детали
Стекло
Заводской номер
80-6703012-А
Количество на модель
2
№
10
Название детали
Стекло
Заводской номер
80-6703012-А1
Количество на модель
2
№
10
Название детали
Уплотнитель
Заводской номер
А37.08.043
Количество на модель
2
№
11
Название детали
Уплотнитель
Заводской номер
А37.08.043-01
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
4
№
12
Название детали
Шайба
Заводской номер
8Т
Количество на модель
14
№
13
Название детали
Шайба
Заводской номер
С 8.01.019
Количество на модель
8
№
14
Название детали
Кронштейн
Заводской номер
80-3805030
Количество на модель
2
№
15
Название детали
Стекло
Заводской номер
80-6703011-А
Количество на модель
1
№
16
Название детали
Стекло
Заводской номер
80-6703011-А1
Количество на модель
1
№
16
Название детали
Уплотнитель L=4200 мм
Заводской номер
80-6700018
Количество на модель
1
№
17
Название детали
Поручень левый
Заводской номер
80-6703100
Количество на модель
1
№
18
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
8
№
19
Название детали
Болт
Заводской номер
M8-6gx40.88.35.019
Количество на модель
2
№
20
Название детали
Хомут
Заводской номер
А30.04.051
Количество на модель
2
№
21
Название детали
Зеркало
Заводской номер
80-8201055
Количество на модель
2
№
22
Название детали
Труба
Заводской номер
80-8201106
Количество на модель
2
№
23
Название детали
Колпачок
Заводской номер
А30.04.017-02
Количество на модель
4
№
24
Название детали
Шайба
Заводской номер
80-8201107
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
4
№
26
Название детали
Шапка
Заводской номер
А30.04.017-01
Количество на модель
10
№
27
Название детали
Уплотнитель
Заводской номер
А37.08.017
Количество на модель
1
№
28
Название детали
Крыша в сборе
Заводской номер
Д82-6707005
Количество на модель
1
№
30
Название детали
Кабина
Заводской номер
80-6700020-Б
Количество на модель
1
№
31
Название детали
Стекло
Заводской номер
80-6708211-А
Количество на модель
1
№
32
Название детали
Стекло
Заводской номер
80-6708211-А1
Количество на модель
1
№
32
Название детали
Рамка задняя
Заводской номер
80-6708210-01
Количество на модель
1
№
33
Название детали
Уплотнитель
Заводской номер
А37.08.043-05
Количество на модель
1
№
34
Название детали
Профиль L=4080 мм
Заводской номер
80-6700021-01
Количество на модель
1
№
35
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
39
Название детали
Винт
Заводской номер
В.М6-6gx20.58.019
Количество на модель
1
№
43
Название детали
Втулка
Заводской номер
80-6708903
Количество на модель
4
№
45
Название детали
Палец
Заводской номер
8x65
Количество на модель
4
№
46
Название детали
Петля
Заводской номер
80-6708902
Количество на модель
4
№
47
Название детали
Болт
Заводской номер
М8-6gx30.88.35.019
Количество на модель
4
№
48
Название детали
Уплотнитель
Заводской номер
F202.2-03
Количество на модель
2
№
49
Название детали
Стекло
Заводской номер
1221-6708901-А
Количество на модель
2
№
50
Название детали
Стекло
Заводской номер
1221-6708901-А1
Количество на модель
2
№
50
Название детали
Фиксатор
Заводской номер
А37.05.025
Количество на модель
1
№
51
Название детали
Винт
Заводской номер
В.М6-6gx25.58.019
Количество на модель
2
№
52
Название детали
Кронштейн
Заводской номер
А37.05.021
Количество на модель
1
№
53
Название детали
Винт
Заводской номер
В.М6-6gx16.58.019
Количество на модель
6
№
60
Название детали
Винт
Заводской номер
80-6708975
Количество на модель
2
№
62
Название детали
Прокладка
Заводской номер
80-6708904
Количество на модель
2
№
63
Название детали
Втулка
Заводской номер
А37.01.041
Количество на модель
2
№
64
Название детали
Шайба
Заводской номер
80-6708961
Количество на модель
4
№
65
Название детали
Болт
Заводской номер
М8-6gx20.88.35.019
Количество на модель
20
№
66
Название детали
Крыло
Заводской номер
Д82-8404020
Количество на модель
1
№
67
Название детали
Уплотнитель
Заводской номер
80-8404013-Б
Количество на модель
2
№
68
Название детали
Ручка
Заводской номер
80-6708970
Количество на модель
2
№
69
Название детали
Болт
Заводской номер
M12-6gx25.88.35.019
Количество на модель
6
№
70
Название детали
Шайба
Заводской номер
С 12.01.019
Количество на модель
6
№
71
Название детали
Гайка
Заводской номер
М12-6Н.6.019
Количество на модель
6
№
72
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12 ОТ
Количество на модель
6
№
73
Название детали
Болт
Заводской номер
80-6700029
Количество на модель
4
№
74
Название детали
Шайба
Заводской номер
16 ОТ
Количество на модель
12
№
75
Название детали
Опора левая
Заводской номер
1221-6700035
Количество на модель
1
№
76
Название детали
Опора правая
Заводской номер
1221-6700035-01
Количество на модель
1
№
76
Название детали
Обойма
Заводской номер
80-6700163
Количество на модель
4
№
77
Название детали
Виброизолятор
Заводской номер
80-6700160
Количество на модель
4
№
78
Название детали
Подушка
Заводской номер
130-5001364-В
Количество на модель
4
№
80
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
4
№
81
Название детали
Шплинт
Заводской номер
4x36.019
Количество на модель
4
№
82
Название детали
Болт
Заводской номер
M20-6gx70.88.35.019
Количество на модель
4
№
83
Название детали
Болт
Заводской номер
1221-6702301
Количество на модель
4
№
83
Название детали
Шайба
Заводской номер
20 ОТ
Количество на модель
4
№
84
Название детали
Кронштейн левый
Заводской номер
1221-6702300-01
Количество на модель
1
№
85
Название детали
Кронштейн правый
Заводской номер
1221-6702300
Количество на модель
1
№
85
Название детали
Болт
Заводской номер
M16-6gx45.88.35.019
Количество на модель
6
№
86
Название детали
Кронштейн
Заводской номер
85-6702068
Количество на модель
2
№
88
Название детали
Кронштейн левый/правый
Заводской номер
80-6700031-Б/-01
Количество на модель
1
№
89
Название детали
Болт
Заводской номер
M12-6gx35.88.35.019
Количество на модель
8
№
90
Название детали
Ручка
Заводской номер
80-6708209
Количество на модель
2
№
91
Название детали
Вставка
Заводской номер
1221-6707037-Б
Количество на модель
1
№
92
Название детали
Болт
Заводской номер
M6-6gx20.88.35.019
Количество на модель
4
№
93
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
8Л
Количество на модель
20
№
95
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина в сборе | 1221-6700010 | 1 | 1 | |||||
| Крыло | Д82-8404020-А-01 | 1 | 1 | |||||
| Крыло | Л82-8404011-01 | 1 | 1 | |||||
| Крыло | Д82-8404020-01 | 1 | 1 | |||||
| Крыло | Д82-8404020-А | 1 | 1 | |||||
| Стекло в сборе | 80-6708900-01 | 2 | 2 | |||||
| Рамка в сборе | 80-6708210 | 1 | 1 | |||||
| 5 | Шайба | С 6.01.019 | 6 | 6 | 5 | |||
| 6 | Болт | M6-6gx16.88.35.019 | 4 | 4 | 6 | |||
| 7 | Колпачок | А30.04.017 | 4 | 4 | 7 | |||
| 8 | Кронштейн правый | 80-6700031-Б-01 | 1 | 1 | 8 | |||
| 9 | Вставка | 85-6703056 | 1 | 1 | 9 | |||
| 10 | Стекло | 80-6703012-А | 2 | 2 | 10 | |||
| 10 | Стекло | 80-6703012-А1 | 2 | 2 | 10 | |||
| 11 | Уплотнитель | А37.08.043 | 2 | 2 | 11 | |||
| 11 | Уплотнитель | А37.08.043-01 | 1 | 1 | 11 | |||
| 12 | Болт | M8-6gx20.88.35.019 | 4 | 4 | 12 | |||
| 13 | Шайба | 8Т | 14 | 14 | 13 | |||
| 14 | Шайба | С 8.01.019 | 8 | 8 | 14 | |||
| 15 | Кронштейн | 80-3805030 | 2 | 2 | 15 | |||
| 16 | Стекло | 80-6703011-А | 1 | 1 | 16 | |||
| 16 | Стекло | 80-6703011-А1 | 1 | 1 | 16 | |||
| 17 | Уплотнитель L=4200 мм | 80-6700018 | 1 | 1 | 17 | |||
| 18 | Поручень левый | 80-6703100 | 1 | 1 | 18 | |||
| 19 | Гайка | М8-6Н.6.019 | 8 | 8 | 19 | |||
| 20 | Болт | M8-6gx40.88.35.019 | 2 | 2 | 20 | |||
| 21 | Хомут | А30.04.051 | 2 | 2 | 21 | |||
| 22 | Зеркало | 80-8201055 | 2 | 2 | 22 | |||
| 23 | Труба | 80-8201106 | 2 | 2 | 23 | |||
| 24 | Колпачок | А30.04.017-02 | 4 | 4 | 24 | |||
| 25 | Шайба | 80-8201107 | 4 | 4 | 25 | |||
| 26 | Болт | М8-6gx16.88.35.019 | 4 | 4 | 26 | |||
| 27 | Шапка | А30.04.017-01 | 10 | 10 | 27 | |||
| 28 | Уплотнитель | А37.08.017 | 1 | 1 | 28 | |||
| 30 | Крыша в сборе | Д82-6707005 | 1 | 1 | 30 | |||
| 31 | Кабина | 80-6700020-Б | 1 | 1 | 31 | |||
| 32 | Стекло | 80-6708211-А | 1 | 1 | 32 | |||
| 32 | Стекло | 80-6708211-А1 | 1 | 1 | 32 | |||
| 33 | Рамка задняя | 80-6708210-01 | 1 | 1 | 33 | |||
| 34 | Уплотнитель | А37.08.043-05 | 1 | 1 | 34 | |||
| 35 | Профиль L=4080 мм | 80-6700021-01 | 1 | 1 | 35 | |||
| 39 | Шайба | 6Т | 2 | 2 | 39 | |||
| 43 | Винт | В.М6-6gx20.58.019 | 1 | 1 | 43 | |||
| 45 | Втулка | 80-6708903 | 4 | 4 | 45 | |||
| 46 | Палец | 8x65 | 4 | 4 | 46 | |||
| 47 | Петля | 80-6708902 | 4 | 4 | 47 | |||
| 48 | Болт | М8-6gx30.88.35.019 | 4 | 4 | 48 | |||
| 49 | Уплотнитель | F202.2-03 | 2 | 2 | 49 | |||
| 50 | Стекло | 1221-6708901-А | 2 | 2 | 50 | |||
| 50 | Стекло | 1221-6708901-А1 | 2 | 2 | 50 | |||
| 51 | Фиксатор | А37.05.025 | 1 | 1 | 51 | |||
| 52 | Винт | В.М6-6gx25.58.019 | 2 | 2 | 52 | |||
| 53 | Кронштейн | А37.05.021 | 1 | 1 | 53 | |||
| 60 | Винт | В.М6-6gx16.58.019 | 6 | 6 | 60 | |||
| 62 | Винт | 80-6708975 | 2 | 2 | 62 | |||
| 63 | Прокладка | 80-6708904 | 2 | 2 | 63 | |||
| 64 | Втулка | А37.01.041 | 2 | 2 | 64 | |||
| 65 | Шайба | 80-6708961 | 4 | 4 | 65 | |||
| 66 | Болт | М8-6gx20.88.35.019 | 20 | 20 | 66 | |||
| 67 | Крыло | Д82-8404020 | 1 | 1 | 67 | |||
| 68 | Уплотнитель | 80-8404013-Б | 2 | 2 | 68 | |||
| 69 | Ручка | 80-6708970 | 2 | 2 | 69 | |||
| 70 | Болт | M12-6gx25.88.35.019 | 6 | 6 | 70 | |||
| 71 | Шайба | С 12.01.019 | 6 | 6 | 71 | |||
| 72 | Гайка | М12-6Н.6.019 | 6 | 6 | 72 | |||
| 73 | Шайба ОСТ 37.001.115-75 | 12 ОТ | 6 | 6 | 73 | |||
| 74 | Болт | 80-6700029 | 4 | 4 | 74 | |||
| 75 | Шайба | 16 ОТ | 12 | 12 | 75 | |||
| 76 | Опора левая | 1221-6700035 | 1 | 1 | 76 | |||
| 76 | Опора правая | 1221-6700035-01 | 1 | 1 | 76 | |||
| 77 | Обойма | 80-6700163 | 4 | 4 | 77 | |||
| 78 | Виброизолятор | 80-6700160 | 4 | 4 | 78 | |||
| 80 | Подушка | 130-5001364-В | 4 | 4 | 80 | |||
| 81 | Гайка | М16-6Н.6.019 | 4 | 4 | 81 | |||
| 82 | Шплинт | 4x36.019 | 4 | 4 | 82 | |||
| 83 | Болт | M20-6gx70.88.35.019 | 4 | 4 | 83 | |||
| 83 | Болт | 1221-6702301 | 4 | 4 | 83 | |||
| 84 | Шайба | 20 ОТ | 4 | 4 | 84 | |||
| 85 | Кронштейн левый | 1221-6702300-01 | 1 | 1 | 85 | |||
| 85 | Кронштейн правый | 1221-6702300 | 1 | 1 | 85 | |||
| 86 | Болт | M16-6gx45.88.35.019 | 6 | 6 | 86 | |||
| 88 | Кронштейн | 85-6702068 | 2 | 2 | 88 | |||
| 89 | Кронштейн левый/правый | 80-6700031-Б/-01 | 1 | 1 | 89 | |||
| 90 | Болт | M12-6gx35.88.35.019 | 8 | 8 | 90 | |||
| 91 | Ручка | 80-6708209 | 2 | 2 | 91 | |||
| 92 | Вставка | 1221-6707037-Б | 1 | 1 | 92 | |||
| 93 | Болт | M6-6gx20.88.35.019 | 4 | 4 | 93 | |||
| 95 | Шайба ОСТ 37.001.115-75 | 8Л | 20 | 20 | 95 |
