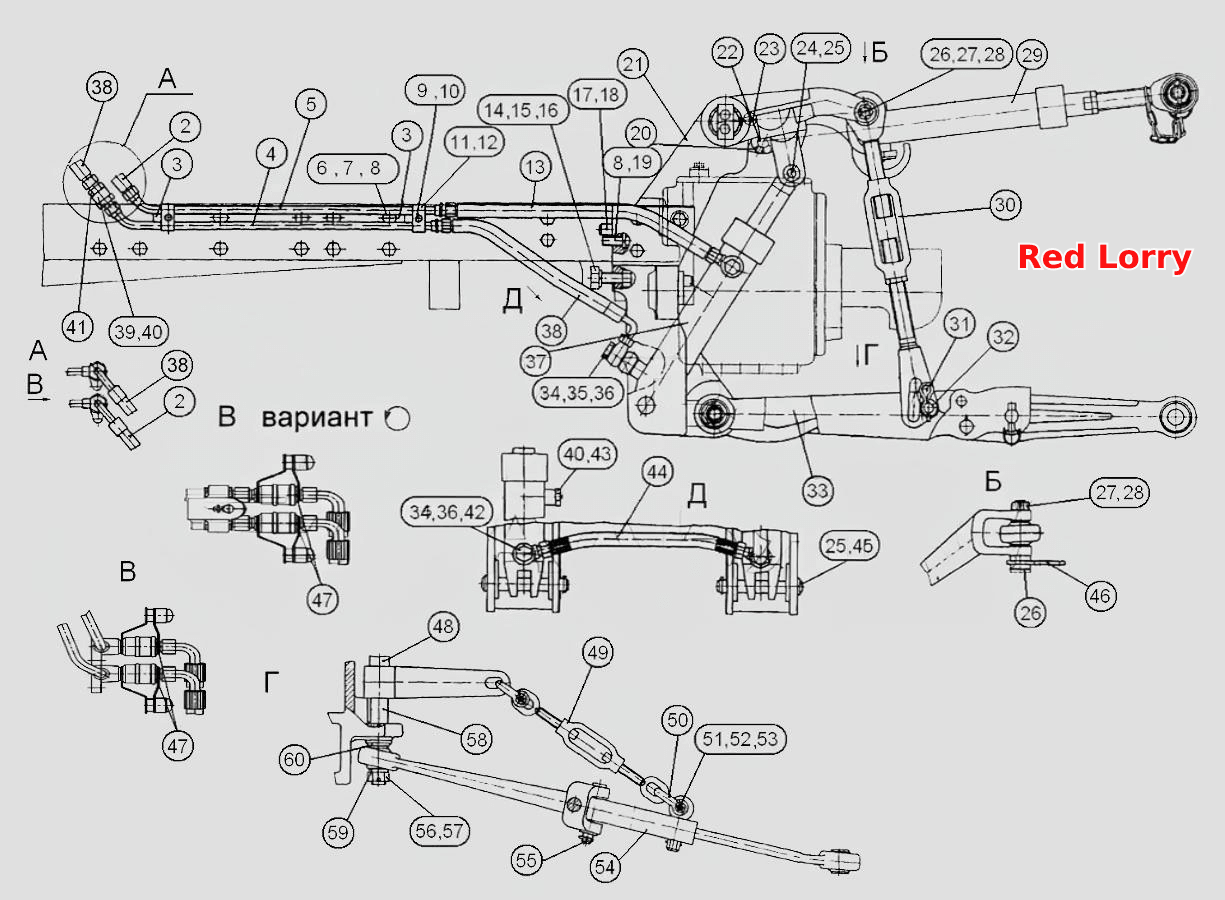

Переднее навесное устройство
100%
Название детали
Рукав высокого давления
Заводской номер
680-4607140-04
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
80-4607554
Количество на модель
2
№
3
Название детали
Труба
Заводской номер
1522-4606550-01
Количество на модель
1
№
4
Название детали
Труба
Заводской номер
1522-4606550
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М16х50
Количество на модель
2
№
6
Название детали
Гайка
Заводской номер
М16
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
10
№
8
Название детали
Болт
Заводской номер
М8х35
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
2
№
10
Название детали
Планка
Заводской номер
70-3407146
Количество на модель
2
№
11
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
4
№
12
Название детали
Рукав высокого давления
Заводской номер
Н.036.83.140
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
70-4605036
Количество на модель
2
№
14
Название детали
Рым- болт
Заводской номер
М20
Количество на модель
2
№
15
Название детали
Шайба
Заводской номер
ШП20
Количество на модель
2
№
16
Название детали
Штифт
Заводской номер
50-4605027
Количество на модель
4
№
17
Название детали
Кольцо
Заводской номер
54.38.619
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
М16х45
Количество на модель
8
№
19
Название детали
Штифт
Заводской номер
8х45
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
1220-4606110
Количество на модель
1
№
21
Название детали
Ось
Заводской номер
1220-4606014
Количество на модель
1
№
22
Название детали
Масленка
Заводской номер
1.3.Ц9.хр
Количество на модель
2
№
23
Название детали
Палец
Заводской номер
680-4605037
Количество на модель
2
№
24
Название детали
Шплинт
Заводской номер
5x36
Количество на модель
4
№
25
Название детали
Палец
Заводской номер
50-4605076
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
70-3003032
Количество на модель
2
№
27
Название детали
Шплинт
Заводской номер
4x36
Количество на модель
2
№
28
Название детали
Тяга
Заводской номер
1220-4606040-А
Количество на модель
1
№
29
Название детали
Раскос
Заводской номер
1220-4606150
Количество на модель
2
№
30
Название детали
Шплинт
Заводской номер
А61.07.001
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
ШЧ18
Количество на модель
2
№
32
Название детали
Тяга
Заводской номер
50-4605030-АЗ-03
Количество на модель
1
№
33
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
7
№
34
Название детали
Болт
Заводской номер
С80-4607332
Количество на модель
1
№
35
Название детали
Угольник
Заводской номер
530-4614029
Количество на модель
4
№
36
Название детали
Гидроцилиндр
Заводской номер
4600.03
Количество на модель
2
№
37
Название детали
Рукав высокого давления
Заводской номер
680-4607140-05
Количество на модель
2
№
38
Название детали
Штуцер
Заводской номер
К1221-4607023
Количество на модель
1
№
39
Название детали
Кольцо
Заводской номер
017-022-30-1-4
Количество на модель
1
№
40
Название детали
Клапан замедлительный
Заводской номер
Н.036.65.000А2-02
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
2
№
42
Название детали
Сапун
Заводской номер
Н.036.77.000
Количество на модель
1
№
43
Название детали
Рукав высокого давления
Заводской номер
ПН.036.83.010
Количество на модель
1
№
44
Название детали
Палец
Заводской номер
680-4605037-01
Количество на модель
2
№
45
Название детали
Фиксатор
Заводской номер
1220-4606090
Количество на модель
1
№
46
Название детали
Корпус
Заводской номер
М036.50Б.20
Количество на модель
2
№
47
Название детали
Втулка
Заводской номер
50-4605018-Б
Количество на модель
1
№
48
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 2 | Рукав высокого давления | 680-4607140-04 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 80-4607554 | 2 | 2 | 3 | |||
| 4 | Труба | 1522-4606550-01 | 1 | 1 | 4 | |||
| 5 | Труба | 1522-4606550 | 1 | 1 | 5 | |||
| 6 | Болт | М16х50 | 2 | 2 | 6 | |||
| 7 | Гайка | М16 | 1 | 1 | 7 | |||
| 8 | Шайба | ШП16 | 10 | 10 | 8 | |||
| 9 | Болт | М8х35 | 2 | 2 | 9 | |||
| 10 | Шайба | ШП8 | 2 | 2 | 10 | |||
| 11 | Планка | 70-3407146 | 2 | 2 | 11 | |||
| 12 | Втулка | 70-3506027 | 4 | 4 | 12 | |||
| 13 | Рукав высокого давления | Н.036.83.140 | 1 | 1 | 13 | |||
| 14 | Болт | 70-4605036 | 2 | 2 | 14 | |||
| 15 | Рым- болт | М20 | 2 | 2 | 15 | |||
| 16 | Шайба | ШП20 | 2 | 2 | 16 | |||
| 17 | Штифт | 50-4605027 | 4 | 4 | 17 | |||
| 18 | Кольцо | 54.38.619 | 4 | 4 | 18 | |||
| 19 | Болт | М16х45 | 8 | 8 | 19 | |||
| 20 | Штифт | 8х45 | 1 | 1 | 20 | |||
| 21 | Кронштейн | 1220-4606110 | 1 | 1 | 21 | |||
| 22 | Ось | 1220-4606014 | 1 | 1 | 22 | |||
| 23 | Масленка | 1.3.Ц9.хр | 2 | 2 | 23 | |||
| 24 | Палец | 680-4605037 | 2 | 2 | 24 | |||
| 25 | Шплинт | 5x36 | 4 | 4 | 25 | |||
| 26 | Палец | 50-4605076 | 2 | 2 | 26 | |||
| 27 | Гайка | 70-3003032 | 2 | 2 | 27 | |||
| 28 | Шплинт | 4x36 | 2 | 2 | 28 | |||
| 29 | Тяга | 1220-4606040-А | 1 | 1 | 29 | |||
| 30 | Раскос | 1220-4606150 | 2 | 2 | 30 | |||
| 31 | Шплинт | А61.07.001 | 2 | 2 | 31 | |||
| 32 | Шайба | ШЧ18 | 2 | 2 | 32 | |||
| 33 | Тяга | 50-4605030-АЗ-03 | 1 | 1 | 33 | |||
| 34 | Шайба | 40-4607038-А | 7 | 7 | 34 | |||
| 35 | Болт | С80-4607332 | 1 | 1 | 35 | |||
| 36 | Угольник | 530-4614029 | 4 | 4 | 36 | |||
| 37 | Гидроцилиндр | 4600.03 | 2 | 2 | 37 | |||
| 38 | Рукав высокого давления | 680-4607140-05 | 2 | 2 | 38 | |||
| 39 | Штуцер | К1221-4607023 | 1 | 1 | 39 | |||
| 40 | Кольцо | 017-022-30-1-4 | 1 | 1 | 40 | |||
| 41 | Клапан замедлительный | Н.036.65.000А2-02 | 1 | 1 | 41 | |||
| 42 | Болт | 40-4607032 | 2 | 2 | 42 | |||
| 43 | Сапун | Н.036.77.000 | 1 | 1 | 43 | |||
| 44 | Рукав высокого давления | ПН.036.83.010 | 1 | 1 | 44 | |||
| 45 | Палец | 680-4605037-01 | 2 | 2 | 45 | |||
| 46 | Фиксатор | 1220-4606090 | 1 | 1 | 46 | |||
| 47 | Корпус | М036.50Б.20 | 2 | 2 | 47 | |||
| 48 | Втулка | 50-4605018-Б | 1 | 1 | 48 |
