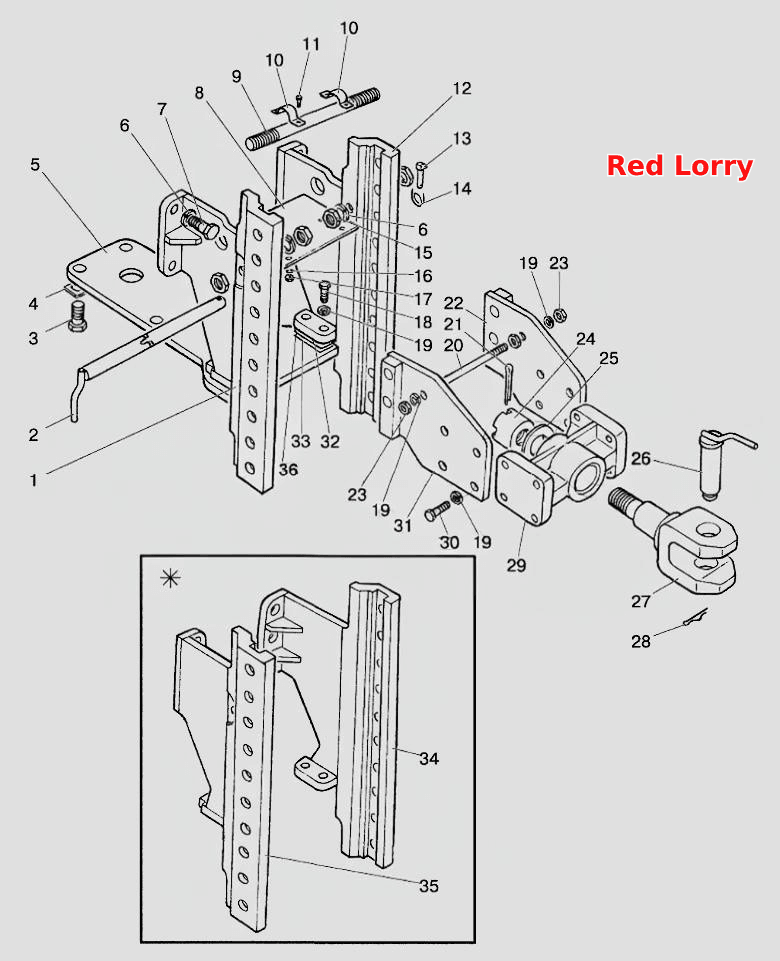

Тягово-сцепное устройство (варианты комплектации)
100%
Название детали
Тягово-сцепное устройство
Заводской номер
1321-2707010-Б-01
Количество на модель
1
№
Название детали
Тягово-сцепное устройство
Заводской номер
1322-2707010-Б-01
Количество на модель
1
№
Название детали
Боковина правая
Заводской номер
1321-2707060-Б-02
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
1321-2707030
Количество на модель
1
№
2
Название детали
Болт
Заводской номер
1321-2707014
Количество на модель
4
№
3
Название детали
Пластина
Заводской номер
1222-2707137
Количество на модель
2
№
4
Название детали
Плита
Заводской номер
1321-2707011-Б
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
ШП20
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
70-4605036
Количество на модель
4
№
7
Название детали
Щиток
Заводской номер
1321-2707081-Б
Количество на модель
1
№
8
Название детали
Стяжка
Заводской номер
1321-2707074
Количество на модель
1
№
9
Название детали
Скоба
Заводской номер
1321-2707083-Б
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
M6x12
Количество на модель
5
№
11
Название детали
Боковина левая
Заводской номер
1321-2707060-Б-03
Количество на модель
1
№
12
Название детали
Чека
Заводской номер
A61.05.005
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
A61.05.004
Количество на модель
1
№
14
Название детали
Гайка
Заводской номер
1321-2707013
Количество на модель
4
№
15
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
5
№
16
Название детали
Гайка
Заводской номер
M6
Количество на модель
4
№
17
Название детали
Болт
Заводской номер
1220-4605506
Количество на модель
4
№
18
Название детали
Шайба
Заводской номер
ШП16
Количество на модель
4
№
19
Название детали
Стяжка
Заводской номер
1522-2707244
Количество на модель
1
№
20
Название детали
Шплинт
Заводской номер
6,3x63
Количество на модель
1
№
21
Название детали
Пластина
Заводской номер
1321-2707070-Б
Количество на модель
1
№
22
Название детали
Washer
Заводской номер
M16
Количество на модель
4
№
23
Название детали
Гайка
Заводской номер
1522-2707243
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
1522-2707242
Количество на модель
1
№
25
Название детали
Шкворень
Заводской номер
1321-2707040-Б
Количество на модель
1
№
26
Название детали
Вилка
Заводской номер
1321-2707052
Количество на модель
1
№
27
Название детали
Шплинт
Заводской номер
1321-2707042
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
1321-2707051-Б
Количество на модель
1
№
29
Название детали
Болт
Заводской номер
680-2707024
Количество на модель
8
№
30
Название детали
Пластина
Заводской номер
1321-2707070Б-01
Количество на модель
1
№
31
Название детали
Пластина
Заводской номер
900-2707135
Количество на модель
2
№
32
Название детали
Пластина
Заводской номер
900-2707135-02
Количество на модель
2
№
33
Название детали
Боковина правая
Заводской номер
1322-2707060-Б-03
Количество на модель
1
№
34
Название детали
Боковина левая
Заводской номер
1322-2707060Б-02
Количество на модель
1
№
35
Название детали
Пластина
Заводской номер
900-2707135-01
Количество на модель
2
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-сцепное устройство | 1321-2707010-Б-01 | 1 | 1 | |||||
| Тягово-сцепное устройство | 1322-2707010-Б-01 | 1 | 1 | |||||
| 1 | Боковина правая | 1321-2707060-Б-02 | 1 | 1 | 1 | |||
| 2 | Палец | 1321-2707030 | 1 | 1 | 2 | |||
| 3 | Болт | 1321-2707014 | 4 | 4 | 3 | |||
| 4 | Пластина | 1222-2707137 | 2 | 2 | 4 | |||
| 5 | Плита | 1321-2707011-Б | 1 | 1 | 5 | |||
| 6 | Шайба | ШП20 | 4 | 4 | 6 | |||
| 7 | Болт | 70-4605036 | 4 | 4 | 7 | |||
| 8 | Щиток | 1321-2707081-Б | 1 | 1 | 8 | |||
| 9 | Стяжка | 1321-2707074 | 1 | 1 | 9 | |||
| 10 | Скоба | 1321-2707083-Б | 2 | 2 | 10 | |||
| 11 | Болт | M6x12 | 5 | 5 | 11 | |||
| 12 | Боковина левая | 1321-2707060-Б-03 | 1 | 1 | 12 | |||
| 13 | Чека | A61.05.005 | 1 | 1 | 13 | |||
| 14 | Кольцо | A61.05.004 | 1 | 1 | 14 | |||
| 15 | Гайка | 1321-2707013 | 4 | 4 | 15 | |||
| 16 | Шайба | ШП6 | 5 | 5 | 16 | |||
| 17 | Гайка | M6 | 4 | 4 | 17 | |||
| 18 | Болт | 1220-4605506 | 4 | 4 | 18 | |||
| 19 | Шайба | ШП16 | 4 | 4 | 19 | |||
| 20 | Стяжка | 1522-2707244 | 1 | 1 | 20 | |||
| 21 | Шплинт | 6,3x63 | 1 | 1 | 21 | |||
| 22 | Пластина | 1321-2707070-Б | 1 | 1 | 22 | |||
| 23 | Washer | M16 | 4 | 4 | 23 | |||
| 24 | Гайка | 1522-2707243 | 1 | 1 | 24 | |||
| 25 | Шайба | 1522-2707242 | 1 | 1 | 25 | |||
| 26 | Шкворень | 1321-2707040-Б | 1 | 1 | 26 | |||
| 27 | Вилка | 1321-2707052 | 1 | 1 | 27 | |||
| 28 | Шплинт | 1321-2707042 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 1321-2707051-Б | 1 | 1 | 29 | |||
| 30 | Болт | 680-2707024 | 8 | 8 | 30 | |||
| 31 | Пластина | 1321-2707070Б-01 | 1 | 1 | 31 | |||
| 32 | Пластина | 900-2707135 | 2 | 2 | 32 | |||
| 33 | Пластина | 900-2707135-02 | 2 | 2 | 33 | |||
| 34 | Боковина правая | 1322-2707060-Б-03 | 1 | 1 | 34 | |||
| 35 | Боковина левая | 1322-2707060Б-02 | 1 | 1 | 35 | |||
| 36 | Пластина | 900-2707135-01 | 2 | 2 | 36 |
