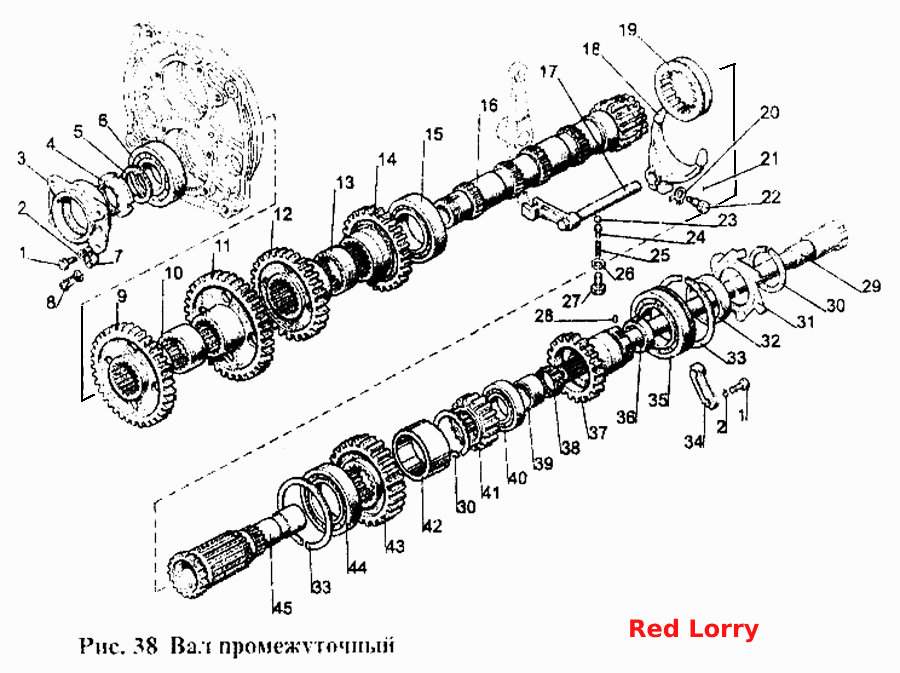

Вал промежуточный
100%
Название детали
Вал промежуточный
Заводской номер
1221-1701190
Количество на модель
1
№
Название детали
Шестерня в сборе
Заводской номер
112-1701200
Количество на модель
1
№
Название детали
Болт
Заводской номер
М10х30
Количество на модель
8
№
1
Название детали
Шайба
Заводской номер
SНР10
Количество на модель
8
№
2
Название детали
Стакан
Заводской номер
80-1701151
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
80-1701047
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
80-1701186
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
311А
Количество на модель
1
№
6
Название детали
Хомутик
Заводской номер
70-1115012
Количество на модель
1
№
7
Название детали
Трубка
Заводской номер
48А-3801023
Количество на модель
1
№
8
Название детали
Шестерня
Заводской номер
80-1701214
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
80-1701213
Количество на модель
1
№
10
Название детали
Шестерня
Заводской номер
1221-1701212
Количество на модель
1
№
11
Название детали
Шестерня
Заводской номер
1221-1701216
Количество на модель
1
№
12
Название детали
Втулка
Заводской номер
80-1701217
Количество на модель
1
№
13
Название детали
Шестерня
Заводской номер
1221-1701219
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
92514М
Количество на модель
1
№
15
Название детали
Вал промежуточный
Заводской номер
80-1701182
Количество на модель
1
№
16
Название детали
Поводок
Заводской номер
80-1702038
Количество на модель
1
№
17
Название детали
Вилка
Заводской номер
85-1702034
Количество на модель
1
№
18
Название детали
Муфта
Заводской номер
80-1701184
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
80-1702311
Количество на модель
1
№
20
Название детали
Проволока
Заводской номер
1,6-О-S
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
80-1702108
Количество на модель
1
№
22
Название детали
Шарик
Заводской номер
9,922-100
Количество на модель
1
№
23
Название детали
Направляющая
Заводской номер
80-1704039
Количество на модель
1
№
24
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
85-1702051
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М12х50
Количество на модель
1
№
27
Название детали
Штифт
Заводской номер
4р8х8
Количество на модель
1
№
28
Название детали
Вал
Заводской номер
80-1701160
Количество на модель
1
№
29
Название детали
Кольцо
Заводской номер
2В75
Количество на модель
1
№
30
Название детали
Крыльчатка
Заводской номер
50-1701401
Количество на модель
1
№
31
Название детали
Втулка
Заводской номер
80-1701207
Количество на модель
1
№
32
Название детали
Кольцо
Заводской номер
80-1701206
Количество на модель
2
№
33
Название детали
Планка
Заводской номер
80-1701205
Количество на модель
2
№
34
Название детали
Подшипник
Заводской номер
50215А
Количество на модель
1
№
35
Название детали
Втулка
Заводской номер
80-1701201
Количество на модель
1
№
36
Название детали
Шестерня
Заводской номер
112-1701202
Количество на модель
1
№
37
Название детали
Подшипник
Заводской номер
864710Е
Количество на модель
1
№
38
Название детали
Втулка
Заводской номер
80-1701203
Количество на модель
1
№
39
Название детали
Подшипник
Заводской номер
42210М
Количество на модель
1
№
40
Название детали
Шестерня
Заводской номер
112-1701224
Количество на модель
1
№
41
Название детали
Втулка
Заводской номер
112-1701227
Количество на модель
1
№
42
Название детали
Шестерня
Заводской номер
112-1701221
Количество на модель
1
№
43
Название детали
Подшипник
Заводской номер
692215КМ
Количество на модель
1
№
44
Название детали
Вал
Заводской номер
80-1701240
Количество на модель
1
№
45
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал промежуточный | 1221-1701190 | 1 | 1 | |||||
| Шестерня в сборе | 112-1701200 | 1 | 1 | |||||
| 1 | Болт | М10х30 | 8 | 8 | 1 | |||
| 2 | Шайба | SНР10 | 8 | 8 | 2 | |||
| 3 | Стакан | 80-1701151 | 1 | 1 | 3 | |||
| 4 | Гайка | 80-1701047 | 1 | 1 | 4 | |||
| 5 | Шайба | 80-1701186 | 1 | 1 | 5 | |||
| 6 | Подшипник | 311А | 1 | 1 | 6 | |||
| 7 | Хомутик | 70-1115012 | 1 | 1 | 7 | |||
| 8 | Трубка | 48А-3801023 | 1 | 1 | 8 | |||
| 9 | Шестерня | 80-1701214 | 1 | 1 | 9 | |||
| 10 | Втулка | 80-1701213 | 1 | 1 | 10 | |||
| 11 | Шестерня | 1221-1701212 | 1 | 1 | 11 | |||
| 12 | Шестерня | 1221-1701216 | 1 | 1 | 12 | |||
| 13 | Втулка | 80-1701217 | 1 | 1 | 13 | |||
| 14 | Шестерня | 1221-1701219 | 1 | 1 | 14 | |||
| 15 | Подшипник | 92514М | 1 | 1 | 15 | |||
| 16 | Вал промежуточный | 80-1701182 | 1 | 1 | 16 | |||
| 17 | Поводок | 80-1702038 | 1 | 1 | 17 | |||
| 18 | Вилка | 85-1702034 | 1 | 1 | 18 | |||
| 19 | Муфта | 80-1701184 | 1 | 1 | 19 | |||
| 20 | Шайба | 80-1702311 | 1 | 1 | 20 | |||
| 21 | Проволока | 1,6-О-S | 1 | 1 | 21 | |||
| 22 | Болт | 80-1702108 | 1 | 1 | 22 | |||
| 23 | Шарик | 9,922-100 | 1 | 1 | 23 | |||
| 24 | Направляющая | 80-1704039 | 1 | 1 | 24 | |||
| 25 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 25 | |||
| 26 | Шайба | 85-1702051 | 1 | 1 | 26 | |||
| 27 | Болт | М12х50 | 1 | 1 | 27 | |||
| 28 | Штифт | 4р8х8 | 1 | 1 | 28 | |||
| 29 | Вал | 80-1701160 | 1 | 1 | 29 | |||
| 30 | Кольцо | 2В75 | 1 | 1 | 30 | |||
| 31 | Крыльчатка | 50-1701401 | 1 | 1 | 31 | |||
| 32 | Втулка | 80-1701207 | 1 | 1 | 32 | |||
| 33 | Кольцо | 80-1701206 | 2 | 2 | 33 | |||
| 34 | Планка | 80-1701205 | 2 | 2 | 34 | |||
| 35 | Подшипник | 50215А | 1 | 1 | 35 | |||
| 36 | Втулка | 80-1701201 | 1 | 1 | 36 | |||
| 37 | Шестерня | 112-1701202 | 1 | 1 | 37 | |||
| 38 | Подшипник | 864710Е | 1 | 1 | 38 | |||
| 39 | Втулка | 80-1701203 | 1 | 1 | 39 | |||
| 40 | Подшипник | 42210М | 1 | 1 | 40 | |||
| 41 | Шестерня | 112-1701224 | 1 | 1 | 41 | |||
| 42 | Втулка | 112-1701227 | 1 | 1 | 42 | |||
| 43 | Шестерня | 112-1701221 | 1 | 1 | 43 | |||
| 44 | Подшипник | 692215КМ | 1 | 1 | 44 | |||
| 45 | Вал | 80-1701240 | 1 | 1 | 45 |
