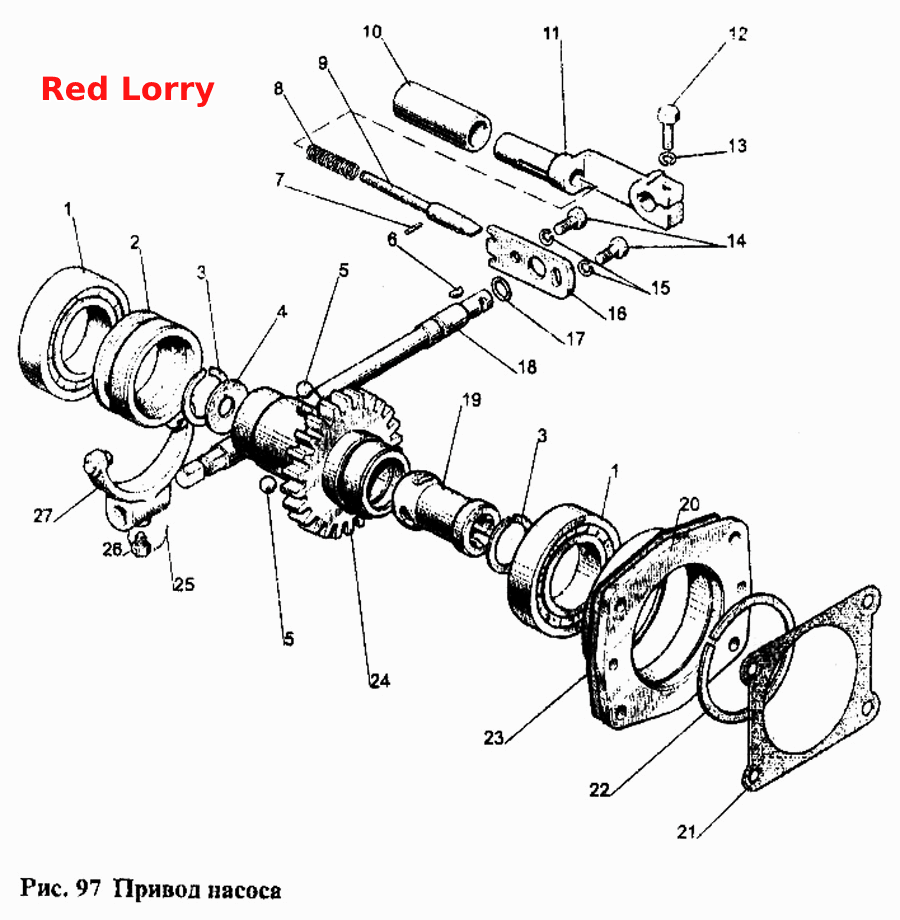

Привод насоса
100%
Название детали
Привод насоса
Заводской номер
85-4604010
Количество на модель
1
№
Название детали
Рукоятка в сборе
Заводской номер
36-1022070-01
Количество на модель
1
№
Название детали
Подшипник
Заводской номер
210А
Количество на модель
2
№
1
Название детали
Муфта
Заводской номер
85-4604017
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
V40
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
70-1108179
Количество на модель
1
№
4
Название детали
Шарик
Заводской номер
11,113-100
Количество на модель
3
№
5
Название детали
шпонка
Заводской номер
3х5
Количество на модель
1
№
6
Название детали
Штифт
Заводской номер
4Сзх16
Количество на модель
1
№
7
Название детали
Пружина
Заводской номер
36-1022074
Количество на модель
1
№
8
Название детали
Фиксатор
Заводской номер
36-1022073
Количество на модель
1
№
9
Название детали
Стакан
Заводской номер
36-1022072
Количество на модель
1
№
10
Название детали
Рукоятка
Заводской номер
36-1022071
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
М10х30
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
SНР10
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
М8х16
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
SНР8
Количество на модель
2
№
15
Название детали
Пластина
Заводской номер
50-4604044
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
013-017-25-1-4
Количество на модель
1
№
17
Название детали
Вал
Заводской номер
85-4604016
Количество на модель
1
№
18
Название детали
Втулка
Заводской номер
85-4604012
Количество на модель
1
№
19
Название детали
Стакан
Заводской номер
50-4604036-А
Количество на модель
1
№
20
Название детали
Прокладка
Заводской номер
36-1022054-А
Количество на модель
1
№
21
Название детали
Кольцо
Заводской номер
2V90
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
70-4604037
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
85-4604011
Количество на модель
1
№
24
Название детали
Проволока
Заводской номер
1,0х150
Количество на модель
1
№
25
Название детали
Болт вилки
Заводской номер
50-4604046
Количество на модель
1
№
26
Название детали
Вилка
Заводской номер
85-4604030
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод насоса | 85-4604010 | 1 | 1 | |||||
| Рукоятка в сборе | 36-1022070-01 | 1 | 1 | |||||
| 1 | Подшипник | 210А | 2 | 2 | 1 | |||
| 2 | Муфта | 85-4604017 | 1 | 1 | 2 | |||
| 3 | Кольцо | V40 | 2 | 2 | 3 | |||
| 4 | Шайба | 70-1108179 | 1 | 1 | 4 | |||
| 5 | Шарик | 11,113-100 | 3 | 3 | 5 | |||
| 6 | шпонка | 3х5 | 1 | 1 | 6 | |||
| 7 | Штифт | 4Сзх16 | 1 | 1 | 7 | |||
| 8 | Пружина | 36-1022074 | 1 | 1 | 8 | |||
| 9 | Фиксатор | 36-1022073 | 1 | 1 | 9 | |||
| 10 | Стакан | 36-1022072 | 1 | 1 | 10 | |||
| 11 | Рукоятка | 36-1022071 | 1 | 1 | 11 | |||
| 12 | Болт | М10х30 | 1 | 1 | 12 | |||
| 13 | Шайба | SНР10 | 1 | 1 | 13 | |||
| 14 | Болт | М8х16 | 2 | 2 | 14 | |||
| 15 | Шайба | SНР8 | 2 | 2 | 15 | |||
| 16 | Пластина | 50-4604044 | 1 | 1 | 16 | |||
| 17 | Кольцо | 013-017-25-1-4 | 1 | 1 | 17 | |||
| 18 | Вал | 85-4604016 | 1 | 1 | 18 | |||
| 19 | Втулка | 85-4604012 | 1 | 1 | 19 | |||
| 20 | Стакан | 50-4604036-А | 1 | 1 | 20 | |||
| 21 | Прокладка | 36-1022054-А | 1 | 1 | 21 | |||
| 22 | Кольцо | 2V90 | 1 | 1 | 22 | |||
| 23 | Прокладка | 70-4604037 | 1 | 1 | 23 | |||
| 24 | Шестерня | 85-4604011 | 1 | 1 | 24 | |||
| 25 | Проволока | 1,0х150 | 1 | 1 | 25 | |||
| 26 | Болт вилки | 50-4604046 | 1 | 1 | 26 | |||
| 27 | Вилка | 85-4604030 | 1 | 1 | 27 |
