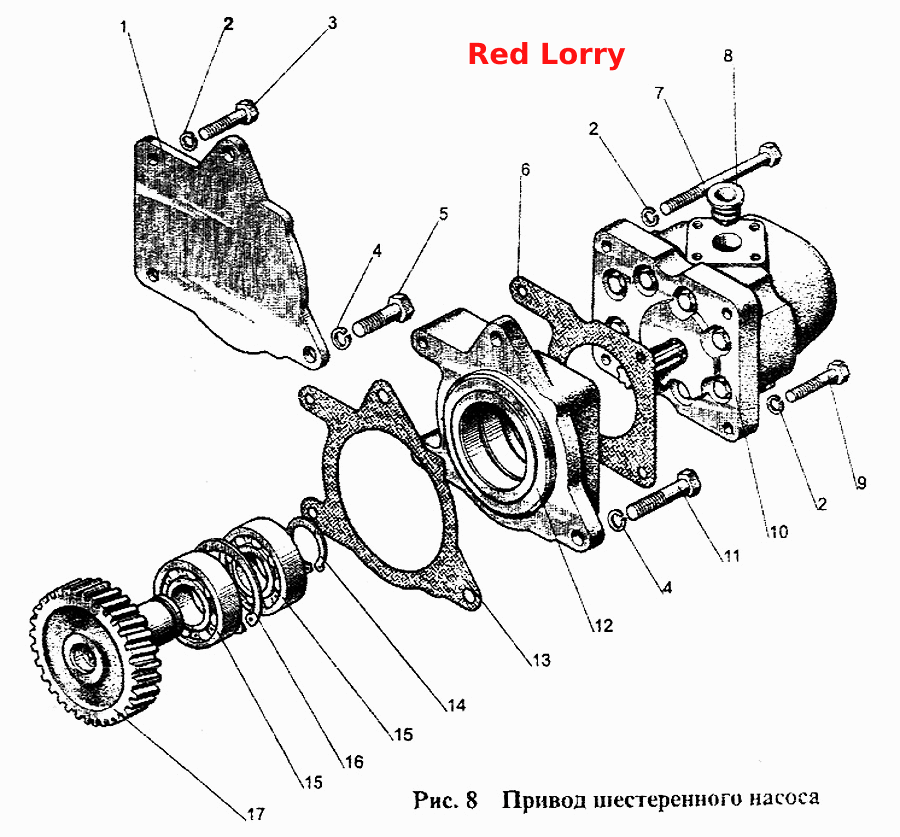

Привод шестеренного насоса
100%
Название детали
Крышка
Заводской номер
260-3407068
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
SНР8
Количество на модель
6
№
2
Название детали
Болт
Заводской номер
М8х30
Количество на модель
2
№
3
Название детали
Шайба
Заводской номер
SНР10
Количество на модель
4
№
4
Название детали
Болт
Заводской номер
М10х30
Количество на модель
2
№
5
Название детали
Прокладка
Заводской номер
240-1022062
Количество на модель
1
№
6
Название детали
Болт
Заводской номер
М8х75
Количество на модель
2
№
7
Название детали
Пробка
Заводской номер
Т-9Р
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х35
Количество на модель
2
№
9
Название детали
Насос шестеренный
Заводской номер
NSН10V-3-L
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
М10х40
Количество на модель
2
№
11
Название детали
корпус
Заводской номер
260-3407069
Количество на модель
1
№
12
Название детали
прокладка
Заводской номер
260-3407075
Количество на модель
1
№
13
Название детали
Кольцо
Заводской номер
V25
Количество на модель
1
№
14
Название детали
Шарикоподшипник
Заводской номер
205К
Количество на модель
2
№
15
Название детали
Кольцо стопорное
Заводской номер
240-1307064-01
Количество на модель
1
№
16
Название детали
Шестерня привода
Заводской номер
260-3407061
Количество на модель
1
№
17
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Крышка | 260-3407068 | 1 | 1 | 1 | |||
| 2 | Шайба | SНР8 | 6 | 6 | 2 | |||
| 3 | Болт | М8х30 | 2 | 2 | 3 | |||
| 4 | Шайба | SНР10 | 4 | 4 | 4 | |||
| 5 | Болт | М10х30 | 2 | 2 | 5 | |||
| 6 | Прокладка | 240-1022062 | 1 | 1 | 6 | |||
| 7 | Болт | М8х75 | 2 | 2 | 7 | |||
| 8 | Пробка | Т-9Р | 1 | 1 | 8 | |||
| 9 | Болт | М8х35 | 2 | 2 | 9 | |||
| 10 | Насос шестеренный | NSН10V-3-L | 1 | 1 | 10 | |||
| 11 | Болт | М10х40 | 2 | 2 | 11 | |||
| 12 | корпус | 260-3407069 | 1 | 1 | 12 | |||
| 13 | прокладка | 260-3407075 | 1 | 1 | 13 | |||
| 14 | Кольцо | V25 | 1 | 1 | 14 | |||
| 15 | Шарикоподшипник | 205К | 2 | 2 | 15 | |||
| 16 | Кольцо стопорное | 240-1307064-01 | 1 | 1 | 16 | |||
| 17 | Шестерня привода | 260-3407061 | 1 | 1 | 17 |
