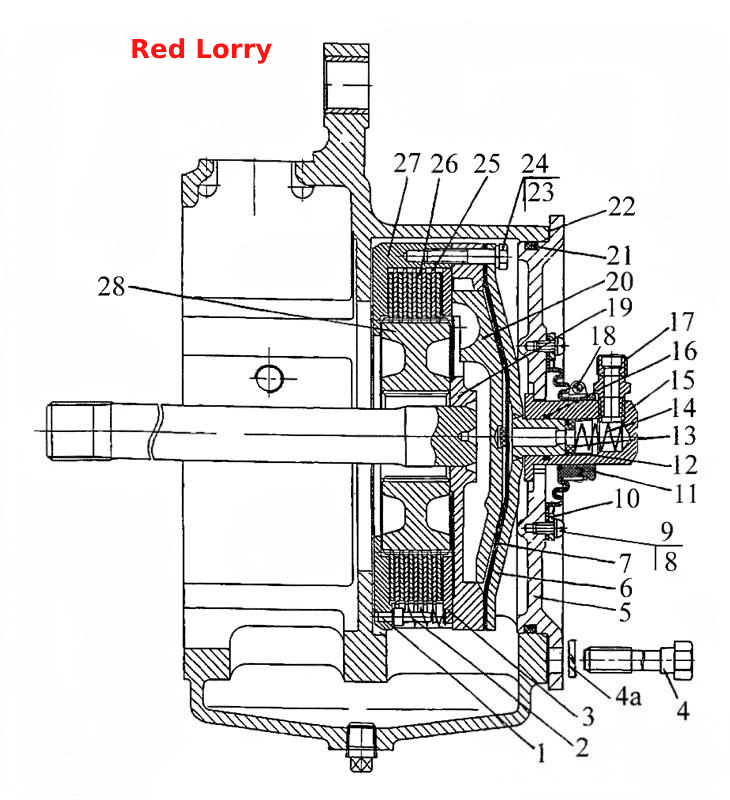

Механизм блокировки дифференциала (в комплектации с «мокрыми» тормозами)
100%
Название детали
Муфта блокировки
Заводской номер
80М-2409010
Количество на модель
1
№
Название детали
Палец
Заводской номер
80М-2409002
Количество на модель
4
№
1
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
4
№
2
Название детали
Диск отжимной
Заводской номер
80М-2409028-06
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028-05
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028-04
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028-03
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028-02
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028-01
Количество на модель
№
3
Название детали
Диск отжимной
Заводской номер
80М-2409028
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
ШП14
Количество на модель
5
№
4
Название детали
Болт
Заводской номер
1221М-3502039
Количество на модель
5
№
4
Название детали
Крышка
Заводской номер
1221М-2409034-01
Количество на модель
№
5
Название детали
Крышка диафрагмы
Заводской номер
70-2409030-Б
Количество на модель
№
6
Название детали
Диафрагма
Заводской номер
70-2409021
Количество на модель
№
7
Название детали
Винт
Заводской номер
В.М6х10
Количество на модель
8
№
8
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
8
№
9
Название детали
Кольцо
Заводской номер
80М-2409037
Количество на модель
№
10
Название детали
Уплотнитель
Заводской номер
80М-2409036
Количество на модель
№
11
Название детали
КОЛЬЦО
Заводской номер
70-2409033-Б
Количество на модель
№
12
Название детали
Втулка
Заводской номер
70-2409027-А
Количество на модель
№
13
Название детали
Пружина
Заводской номер
54-06-448-А
Количество на модель
№
14
Название детали
Переходник
Заводской номер
1221М-2409050-01
Количество на модель
1
№
15
Название детали
Переходник
Заводской номер
70-2409026-Б
Количество на модель
№
15
Название детали
Кольцо
Заводской номер
020-025-30-1-4
Количество на модель
№
16
Название детали
Штуцер
Заводской номер
85-3407470
Количество на модель
№
17
Название детали
Хомут «НОРМА»
Заводской номер
32-50/9C6W
Количество на модель
№
18
Название детали
Вал блокировочный
Заводской номер
70-2409020-02
Количество на модель
№
19
Название детали
Диск нажимной
Заводской номер
80М-2409018
Количество на модель
№
20
Название детали
Кольцо 006-010-25-1-4
Заводской номер
ГОСТ18829-73/ГОСТ9833-73
Количество на модель
№
21
Название детали
Прокладка
Заводской номер
1221М-2409051
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8х40
Количество на модель
8
№
23
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
8
№
24
Название детали
Диск промежуточный
Заводской номер
80М-2409016
Количество на модель
5
№
25
Название детали
Диск ведущий
Заводской номер
2522-1802035-А
Количество на модель
6
№
26
Название детали
Корпус муфты
Заводской номер
80М-2409015
Количество на модель
1
№
27
Название детали
Ступица
Заводской номер
80М-2409001
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта блокировки | 80М-2409010 | 1 | 1 | |||||
| 1 | Палец | 80М-2409002 | 4 | 4 | 1 | |||
| 2 | Пружина фиксатора | 50-1702148-А | 4 | 4 | 2 | |||
| 3 | Диск отжимной | 80М-2409028-06 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028-05 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028-04 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028-03 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028-02 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028-01 | 3 | |||||
| 3 | Диск отжимной | 80М-2409028 | 1 | 1 | 3 | |||
| 4 | Шайба | ШП14 | 5 | 5 | 4 | |||
| 4 | Болт | 1221М-3502039 | 5 | 5 | 4 | |||
| 5 | Крышка | 1221М-2409034-01 | 5 | |||||
| 6 | Крышка диафрагмы | 70-2409030-Б | 6 | |||||
| 7 | Диафрагма | 70-2409021 | 7 | |||||
| 8 | Винт | В.М6х10 | 8 | 8 | 8 | |||
| 9 | Шайба | ШП6 | 8 | 8 | 9 | |||
| 10 | Кольцо | 80М-2409037 | 10 | |||||
| 11 | Уплотнитель | 80М-2409036 | 11 | |||||
| 12 | КОЛЬЦО | 70-2409033-Б | 12 | |||||
| 13 | Втулка | 70-2409027-А | 13 | |||||
| 14 | Пружина | 54-06-448-А | 14 | |||||
| 15 | Переходник | 1221М-2409050-01 | 1 | 1 | 15 | |||
| 15 | Переходник | 70-2409026-Б | 15 | |||||
| 16 | Кольцо | 020-025-30-1-4 | 16 | |||||
| 17 | Штуцер | 85-3407470 | 17 | |||||
| 18 | Хомут «НОРМА» | 32-50/9C6W | 18 | |||||
| 19 | Вал блокировочный | 70-2409020-02 | 19 | |||||
| 20 | Диск нажимной | 80М-2409018 | 20 | |||||
| 21 | Кольцо 006-010-25-1-4 | ГОСТ18829-73/ГОСТ9833-73 | 21 | |||||
| 22 | Прокладка | 1221М-2409051 | 1 | 1 | 22 | |||
| 23 | Болт | М8х40 | 8 | 8 | 23 | |||
| 24 | Шайба | ШП8 | 8 | 8 | 24 | |||
| 25 | Диск промежуточный | 80М-2409016 | 5 | 5 | 25 | |||
| 26 | Диск ведущий | 2522-1802035-А | 6 | 6 | 26 | |||
| 27 | Корпус муфты | 80М-2409015 | 1 | 1 | 27 | |||
| 28 | Ступица | 80М-2409001 | 1 | 1 | 28 |
