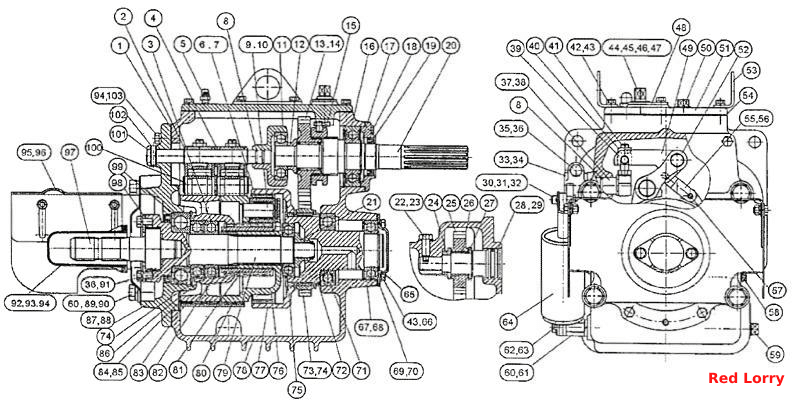

Редуктор переднего вала отбора мощности
100%
Название детали
Редуктор
Заводской номер
1522-4209025
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
1521-4209065
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
1522-4209080
Количество на модель
2
№
Название детали
Рычаг
Заводской номер
1521-4209085
Количество на модель
1
№
Название детали
Прокладка
Заводской номер
1521-4209042
Количество на модель
1
№
1
Название детали
Кольцо 2В50
Заводской номер
ГОСТ13940-86
Количество на модель
2
№
2
Название детали
Подшипник
Заводской номер
ГОСТ8338-75
Количество на модель
2
№
3
Название детали
Втулка
Заводской номер
1521-4209076
Количество на модель
1
№
4
Название детали
Сапун
Заводской номер
«MINTOR»TSSOG-1/8
Количество на модель
1
№
5
Название детали
Сателлит
Заводской номер
70-4202024
Количество на модель
3
№
6
Название детали
Подшипник
Заводской номер
КК20х26х34Е
Количество на модель
3
№
7
Название детали
КОЛЬЦО
Заводской номер
ГОСТ18829-73
Количество на модель
1
№
8
Название детали
Ось
Заводской номер
70-4202026
Количество на модель
3
№
9
Название детали
Штифт ГОСТ 14229-78
Заводской номер
4х30.65Г
Количество на модель
3
№
10
Название детали
Подшипник 6-180306А1 УС 23
Заводской номер
ГОСТ8882-75
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
1521-4209031
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
1521-4209028
Количество на модель
1
№
13
Название детали
Подшипник 464607Е
Заводской номер
464607Е
Количество на модель
2
№
14
Название детали
Втулка
Заводской номер
1521-4209029
Количество на модель
1
№
15
Название детали
Крышка
Заводской номер
1522-4209061
Количество на модель
1
№
18
Название детали
Манжета
Заводской номер
ГОСТ8752-79
Количество на модель
1
№
19
Название детали
Вал
Заводской номер
1522-4209027
Количество на модель
1
№
20
Название детали
Гайка
Заводской номер
70-4202083-A
Количество на модель
2
№
21
Название детали
Болт
Заводской номер
50-1702046-A
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
1521-4209044
Количество на модель
1
№
23
Название детали
Втулка
Заводской номер
1521-4209034
Количество на модель
1
№
24
Название детали
Шестерня
Заводской номер
1521-4209033
Количество на модель
1
№
25
Название детали
Подшипник 3ККЗ5x43x35Е
Заводской номер
3КК35x43x35Е
Количество на модель
1
№
26
Название детали
Шайба
Заводской номер
1521-4209036
Количество на модель
1
№
27
Название детали
Ось
Заводской номер
1521-4209032
Количество на модель
1
№
28
Название детали
Палец 8x65
Заводской номер
ОСТ37.001.163-75
Количество на модель
1
№
30
Название детали
Шплинт
Заводской номер
ГОСТ397-79
Количество на модель
1
№
31
Название детали
Шайба
Заводской номер
ГОСТ11371-78
Количество на модель
1
№
32
Название детали
Ступица
Заводской номер
50-3503063
Количество на модель
1
№
33
Название детали
Пластина
Заводской номер
1521-4209066
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
1
№
35
Название детали
Шайба 8Т
Заводской номер
ОСТ37.001.115-75
Количество на модель
1
№
36
Название детали
Рычаг
Заводской номер
1521-4209040
Количество на модель
1
№
37
Название детали
Шпонка
Заводской номер
СШ6хП
Количество на модель
1
№
38
Название детали
Гайка
Заводской номер
1522-4209084
Количество на модель
2
№
39
Название детали
Палец
Заводской номер
1522-4209082
Количество на модель
2
№
40
Название детали
Винт
Заводской номер
1522-4209083
Количество на модель
2
№
41
Название детали
Валик
Заводской номер
1521-4209086
Количество на модель
1
№
44
Название детали
Пластина
Заводской номер
1521-4209087
Количество на модель
1
№
45
Название детали
Штифт
Заводской номер
70-1601114
Количество на модель
1
№
46
Название детали
Пластина
Заводской номер
1521-4209056
Количество на модель
1
№
48
Название детали
Рычаг
Заводской номер
1521-4209081
Количество на модель
2
№
49
Название детали
Пробка
Заводской номер
ПККГ3/4
Количество на модель
1
№
50
Название детали
Крышка
Заводской номер
1522-4209057
Количество на модель
1
№
51
Название детали
Стяжка
Заводской номер
2522-4209149
Количество на модель
4
№
52
Название детали
Кронштейн
Заводской номер
80-4608073
Количество на модель
2
№
53
Название детали
Прокладка
Заводской номер
1522-4209041
Количество на модель
1
№
54
Название детали
Стяжка
Заводской номер
1521-4209078
Количество на модель
2
№
55
Название детали
Штифт 2x12
Заводской номер
ГОСТ3128-70
Количество на модель
1
№
56
Название детали
Штифт
Заводской номер
ШЦК8х36
Количество на модель
1
№
57
Название детали
Пробка КГ 1/8 А 12.019 ТУ 23.1.506-91
Заводской номер
ТУ23.1.506-91
Количество на модель
1
№
58
Название детали
Пробка
Заводской номер
ПККГ3/8
Количество на модель
1
№
59
Название детали
Болт
Заводской номер
1521-4209037
Количество на модель
1
№
61
Название детали
Цилиндр
Заводской номер
80-4216100
Количество на модель
1
№
64
Название детали
Подшипник
Заводской номер
210АУТП1
Количество на модель
2
№
68
Название детали
Крышка
Заводской номер
1521-4209038
Количество на модель
1
№
69
Название детали
Прокладка
Заводской номер
1521-4209039
Количество на модель
2
№
70
Название детали
Вал
Заводской номер
1522-4209046
Количество на модель
1
№
72
Название детали
Шестерня
Заводской номер
1521-4209047
Количество на модель
1
№
73
Название детали
КОЛЬЦО
Заводской номер
ГОСТ13941-86
Количество на модель
3
№
74
Название детали
Водило
Заводской номер
85-4202065
Количество на модель
1
№
76
Название детали
Шестерня коронная
Заводской номер
70-4202043
Количество на модель
1
№
77
Название детали
Корпус
Заводской номер
1522-4209026
Количество на модель
1
№
78
Название детали
Вал
Заводской номер
80-4202017-Б
Количество на модель
1
№
79
Название детали
Лента
Заводской номер
2522-4209125-01
Количество на модель
1
№
80
Название детали
Шестерня солнечная
Заводской номер
70-4202032
Количество на модель
1
№
81
Название детали
Втулка
Заводской номер
70-4202077
Количество на модель
1
№
82
Название детали
Лента
Заводской номер
2522-4209125
Количество на модель
1
№
83
Название детали
Барабан
Заводской номер
85-4202033
Количество на модель
№
84
Название детали
Крышка
Заводской номер
1521-4209071
Количество на модель
1
№
87
Название детали
Шайба
Заводской номер
ГОСТ6958-78
Количество на модель
2
№
90
Название детали
Колпак
Заводской номер
50-4202065-А
Количество на модель
1
№
92
Название детали
Ограждение
Заводской номер
диам.70-4202140
Количество на модель
1
№
95
Название детали
Хвостовик
Заводской номер
80-4202019-Б-02
Количество на модель
1
№
97
Название детали
Пластина
Заводской номер
80-4202081-А
Количество на модель
1
№
98
Название детали
Палец
Заводской номер
2522-4209148
Количество на модель
2
№
100
Название детали
Ось
Заводской номер
1521-4209072
Количество на модель
1
№
101
Название детали
Штифт пружинный А8х45
Заводской номер
ГОСТ14229-93
Количество на модель
1
№
102
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | 1522-4209025 | 1 | 1 | |||||
| Рычаг | 1521-4209065 | 1 | 1 | |||||
| Рычаг | 1522-4209080 | 2 | 2 | |||||
| Рычаг | 1521-4209085 | 1 | 1 | |||||
| 1 | Прокладка | 1521-4209042 | 1 | 1 | 1 | |||
| 2 | Кольцо 2В50 | ГОСТ13940-86 | 2 | 2 | 2 | |||
| 3 | Подшипник | ГОСТ8338-75 | 2 | 2 | 3 | |||
| 4 | Втулка | 1521-4209076 | 1 | 1 | 4 | |||
| 5 | Сапун | «MINTOR»TSSOG-1/8 | 1 | 1 | 5 | |||
| 6 | Сателлит | 70-4202024 | 3 | 3 | 6 | |||
| 7 | Подшипник | КК20х26х34Е | 3 | 3 | 7 | |||
| 8 | КОЛЬЦО | ГОСТ18829-73 | 1 | 1 | 8 | |||
| 9 | Ось | 70-4202026 | 3 | 3 | 9 | |||
| 10 | Штифт ГОСТ 14229-78 | 4х30.65Г | 3 | 3 | 10 | |||
| 11 | Подшипник 6-180306А1 УС 23 | ГОСТ8882-75 | 1 | 1 | 11 | |||
| 12 | Шайба | 1521-4209031 | 1 | 1 | 12 | |||
| 13 | Шестерня | 1521-4209028 | 1 | 1 | 13 | |||
| 14 | Подшипник 464607Е | 464607Е | 2 | 2 | 14 | |||
| 15 | Втулка | 1521-4209029 | 1 | 1 | 15 | |||
| 18 | Крышка | 1522-4209061 | 1 | 1 | 18 | |||
| 19 | Манжета | ГОСТ8752-79 | 1 | 1 | 19 | |||
| 20 | Вал | 1522-4209027 | 1 | 1 | 20 | |||
| 21 | Гайка | 70-4202083-A | 2 | 2 | 21 | |||
| 22 | Болт | 50-1702046-A | 1 | 1 | 22 | |||
| 23 | Шайба | 1521-4209044 | 1 | 1 | 23 | |||
| 24 | Втулка | 1521-4209034 | 1 | 1 | 24 | |||
| 25 | Шестерня | 1521-4209033 | 1 | 1 | 25 | |||
| 26 | Подшипник 3ККЗ5x43x35Е | 3КК35x43x35Е | 1 | 1 | 26 | |||
| 27 | Шайба | 1521-4209036 | 1 | 1 | 27 | |||
| 28 | Ось | 1521-4209032 | 1 | 1 | 28 | |||
| 30 | Палец 8x65 | ОСТ37.001.163-75 | 1 | 1 | 30 | |||
| 31 | Шплинт | ГОСТ397-79 | 1 | 1 | 31 | |||
| 32 | Шайба | ГОСТ11371-78 | 1 | 1 | 32 | |||
| 33 | Ступица | 50-3503063 | 1 | 1 | 33 | |||
| 34 | Пластина | 1521-4209066 | 1 | 1 | 34 | |||
| 35 | Болт | ГОСТ7796-70 | 1 | 1 | 35 | |||
| 36 | Шайба 8Т | ОСТ37.001.115-75 | 1 | 1 | 36 | |||
| 37 | Рычаг | 1521-4209040 | 1 | 1 | 37 | |||
| 38 | Шпонка | СШ6хП | 1 | 1 | 38 | |||
| 39 | Гайка | 1522-4209084 | 2 | 2 | 39 | |||
| 40 | Палец | 1522-4209082 | 2 | 2 | 40 | |||
| 41 | Винт | 1522-4209083 | 2 | 2 | 41 | |||
| 44 | Валик | 1521-4209086 | 1 | 1 | 44 | |||
| 45 | Пластина | 1521-4209087 | 1 | 1 | 45 | |||
| 46 | Штифт | 70-1601114 | 1 | 1 | 46 | |||
| 48 | Пластина | 1521-4209056 | 1 | 1 | 48 | |||
| 49 | Рычаг | 1521-4209081 | 2 | 2 | 49 | |||
| 50 | Пробка | ПККГ3/4 | 1 | 1 | 50 | |||
| 51 | Крышка | 1522-4209057 | 1 | 1 | 51 | |||
| 52 | Стяжка | 2522-4209149 | 4 | 4 | 52 | |||
| 53 | Кронштейн | 80-4608073 | 2 | 2 | 53 | |||
| 54 | Прокладка | 1522-4209041 | 1 | 1 | 54 | |||
| 55 | Стяжка | 1521-4209078 | 2 | 2 | 55 | |||
| 56 | Штифт 2x12 | ГОСТ3128-70 | 1 | 1 | 56 | |||
| 57 | Штифт | ШЦК8х36 | 1 | 1 | 57 | |||
| 58 | Пробка КГ 1/8 А 12.019 ТУ 23.1.506-91 | ТУ23.1.506-91 | 1 | 1 | 58 | |||
| 59 | Пробка | ПККГ3/8 | 1 | 1 | 59 | |||
| 61 | Болт | 1521-4209037 | 1 | 1 | 61 | |||
| 64 | Цилиндр | 80-4216100 | 1 | 1 | 64 | |||
| 68 | Подшипник | 210АУТП1 | 2 | 2 | 68 | |||
| 69 | Крышка | 1521-4209038 | 1 | 1 | 69 | |||
| 70 | Прокладка | 1521-4209039 | 2 | 2 | 70 | |||
| 72 | Вал | 1522-4209046 | 1 | 1 | 72 | |||
| 73 | Шестерня | 1521-4209047 | 1 | 1 | 73 | |||
| 74 | КОЛЬЦО | ГОСТ13941-86 | 3 | 3 | 74 | |||
| 76 | Водило | 85-4202065 | 1 | 1 | 76 | |||
| 77 | Шестерня коронная | 70-4202043 | 1 | 1 | 77 | |||
| 78 | Корпус | 1522-4209026 | 1 | 1 | 78 | |||
| 79 | Вал | 80-4202017-Б | 1 | 1 | 79 | |||
| 80 | Лента | 2522-4209125-01 | 1 | 1 | 80 | |||
| 81 | Шестерня солнечная | 70-4202032 | 1 | 1 | 81 | |||
| 82 | Втулка | 70-4202077 | 1 | 1 | 82 | |||
| 83 | Лента | 2522-4209125 | 1 | 1 | 83 | |||
| 84 | Барабан | 85-4202033 | 84 | |||||
| 87 | Крышка | 1521-4209071 | 1 | 1 | 87 | |||
| 90 | Шайба | ГОСТ6958-78 | 2 | 2 | 90 | |||
| 92 | Колпак | 50-4202065-А | 1 | 1 | 92 | |||
| 95 | Ограждение | диам.70-4202140 | 1 | 1 | 95 | |||
| 97 | Хвостовик | 80-4202019-Б-02 | 1 | 1 | 97 | |||
| 98 | Пластина | 80-4202081-А | 1 | 1 | 98 | |||
| 100 | Палец | 2522-4209148 | 2 | 2 | 100 | |||
| 101 | Ось | 1521-4209072 | 1 | 1 | 101 | |||
| 102 | Штифт пружинный А8х45 | ГОСТ14229-93 | 1 | 1 | 102 |
