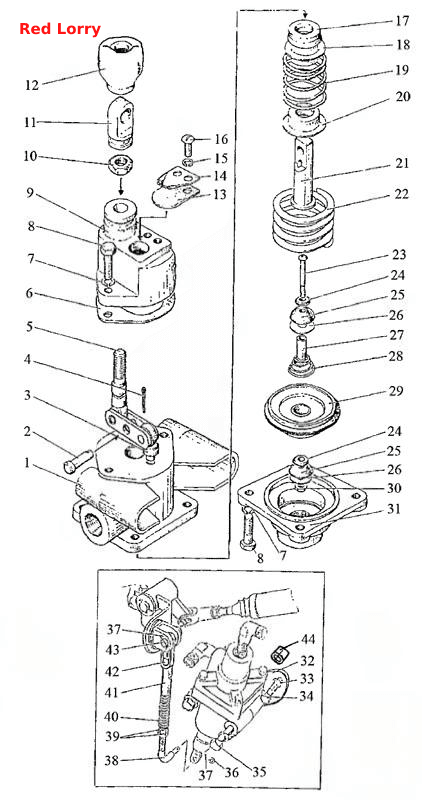

Кран тормозной
100%
Название детали
Кран тормозной
Заводской номер
80-3514010
Количество на модель
1
№
Название детали
Болт
Заводской номер
1522M-3514014
Количество на модель
2
№
Название детали
Тяга
Заводской номер
1522M-3514121
Количество на модель
1
№
Название детали
Плита
Заводской номер
1522М-3514012
Количество на модель
1
№
Название детали
Тяга
Заводской номер
1522М-3514120
Количество на модель
1
№
Название детали
Тяга
Заводской номер
1522-3514120
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
А29.351.4010
Количество на модель
1
№
Название детали
Диафрагма в сборе
Заводской номер
80-3514020
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
14.3514010
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
80-3514010-01
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
А29.351.4010-01
Количество на модель
1
№
Название детали
Корпус со штифтом и манжетой в сборе
Заводской номер
80-3514060
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
80-3514061
Количество на модель
1
№
1
Название детали
Палец
Заводской номер
6x18
Количество на модель
1
№
2
Название детали
Штифт
Заводской номер
80-3514063
Количество на модель
1
№
3
Название детали
Шплинт
Заводской номер
2x12
Количество на модель
1
№
4
Название детали
Тяга
Заводской номер
80-3514070
Количество на модель
1
№
5
Название детали
Прокладка
Заводской номер
ШКЯМ188.00.02
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
6
№
7
Название детали
Винт
Заводской номер
М6х20
Количество на модель
6
№
8
Название детали
Крышка
Заводской номер
80-3514084
Количество на модель
1
№
9
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
10
Название детали
Ушко
Заводской номер
80-3514017
Количество на модель
1
№
11
Название детали
Чехол
Заводской номер
80-3514016
Количество на модель
1
№
12
Название детали
Клапан
Заводской номер
80-3514019
Количество на модель
1
№
13
Название детали
Прижим
Заводской номер
80-3514018
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
ШП5
Количество на модель
2
№
15
Название детали
Винт
Заводской номер
ВМ5х12
Количество на модель
2
№
16
Название детали
Манжета
Заводской номер
80-3514062
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
80-3514087
Количество на модель
1
№
18
Название детали
Пружина
Заводской номер
80-3514014
Количество на модель
1
№
19
Название детали
Тарелка пружины
Заводской номер
80-3514013
Количество на модель
1
№
20
Название детали
Шток
Заводской номер
80-3514082
Количество на модель
1
№
21
Название детали
Пружина
Заводской номер
80-3514012
Количество на модель
1
№
22
Название детали
Винт
Заводской номер
80-3514023
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
80-3514021
Количество на модель
2
№
24
Название детали
Клапан
Заводской номер
80-3514026
Количество на модель
2
№
25
Название детали
Шайба
Заводской номер
80-3514027
Количество на модель
2
№
26
Название детали
Трубка
Заводской номер
80-3514022
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
80-3514024
Количество на модель
1
№
28
Название детали
Диафрагма
Заводской номер
80-3514040
Количество на модель
1
№
29
Название детали
Гайка
Заводской номер
М4
Количество на модель
1
№
30
Название детали
Крышка
Заводской номер
80-3514083
Количество на модель
1
№
31
Название детали
Кронштейн
Заводской номер
1522-3514011
Количество на модель
1
№
32
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
3
№
33
Название детали
Болт
Заводской номер
M10x40
Количество на модель
1
№
34
Название детали
Болт
Заводской номер
M10x70
Количество на модель
2
№
35
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
1
№
36
Название детали
Шплинт
Заводской номер
3,2x18
Количество на модель
2
№
37
Название детали
Тяга
Заводской номер
1522-3514121
Количество на модель
1
№
38
Название детали
Гайка
Заводской номер
M12x1,25
Количество на модель
2
№
39
Название детали
Пружина
Заводской номер
ДСШ-14.21.141
Количество на модель
1
№
40
Название детали
Наконечник
Заводской номер
80-3514132
Количество на модель
1
№
41
Название детали
Гайка
Заводской номер
80-3514133
Количество на модель
1
№
42
Название детали
Палец
Заводской номер
12x32
Количество на модель
1
№
43
Название детали
Бобышка
Заводской номер
1522М-3514013
Количество на модель
2
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран тормозной | 80-3514010 | 1 | 1 | |||||
| Болт | 1522M-3514014 | 2 | 2 | |||||
| Тяга | 1522M-3514121 | 1 | 1 | |||||
| Плита | 1522М-3514012 | 1 | 1 | |||||
| Тяга | 1522М-3514120 | 1 | 1 | |||||
| Тяга | 1522-3514120 | 1 | 1 | |||||
| Кран тормозной | А29.351.4010 | 1 | 1 | |||||
| Диафрагма в сборе | 80-3514020 | 1 | 1 | |||||
| Кран тормозной | 14.3514010 | 1 | 1 | |||||
| Кран тормозной | 80-3514010-01 | 1 | 1 | |||||
| Кран тормозной | А29.351.4010-01 | 1 | 1 | |||||
| 1 | Корпус со штифтом и манжетой в сборе | 80-3514060 | 1 | 1 | 1 | |||
| 1 | Корпус | 80-3514061 | 1 | 1 | 1 | |||
| 2 | Палец | 6x18 | 1 | 1 | 2 | |||
| 3 | Штифт | 80-3514063 | 1 | 1 | 3 | |||
| 4 | Шплинт | 2x12 | 1 | 1 | 4 | |||
| 5 | Тяга | 80-3514070 | 1 | 1 | 5 | |||
| 6 | Прокладка | ШКЯМ188.00.02 | 1 | 1 | 6 | |||
| 7 | Шайба | ШП6 | 6 | 6 | 7 | |||
| 8 | Винт | М6х20 | 6 | 6 | 8 | |||
| 9 | Крышка | 80-3514084 | 1 | 1 | 9 | |||
| 10 | Гайка | М8 | 1 | 1 | 10 | |||
| 11 | Ушко | 80-3514017 | 1 | 1 | 11 | |||
| 12 | Чехол | 80-3514016 | 1 | 1 | 12 | |||
| 13 | Клапан | 80-3514019 | 1 | 1 | 13 | |||
| 14 | Прижим | 80-3514018 | 1 | 1 | 14 | |||
| 15 | Шайба | ШП5 | 2 | 2 | 15 | |||
| 16 | Винт | ВМ5х12 | 2 | 2 | 16 | |||
| 17 | Манжета | 80-3514062 | 1 | 1 | 17 | |||
| 18 | Втулка | 80-3514087 | 1 | 1 | 18 | |||
| 19 | Пружина | 80-3514014 | 1 | 1 | 19 | |||
| 20 | Тарелка пружины | 80-3514013 | 1 | 1 | 20 | |||
| 21 | Шток | 80-3514082 | 1 | 1 | 21 | |||
| 22 | Пружина | 80-3514012 | 1 | 1 | 22 | |||
| 23 | Винт | 80-3514023 | 1 | 1 | 23 | |||
| 24 | Шайба | 80-3514021 | 2 | 2 | 24 | |||
| 25 | Клапан | 80-3514026 | 2 | 2 | 25 | |||
| 26 | Шайба | 80-3514027 | 2 | 2 | 26 | |||
| 27 | Трубка | 80-3514022 | 1 | 1 | 27 | |||
| 28 | Пружина | 80-3514024 | 1 | 1 | 28 | |||
| 29 | Диафрагма | 80-3514040 | 1 | 1 | 29 | |||
| 30 | Гайка | М4 | 1 | 1 | 30 | |||
| 31 | Крышка | 80-3514083 | 1 | 1 | 31 | |||
| 32 | Кронштейн | 1522-3514011 | 1 | 1 | 32 | |||
| 33 | Шайба | ШП10 | 3 | 3 | 33 | |||
| 34 | Болт | M10x40 | 1 | 1 | 34 | |||
| 35 | Болт | M10x70 | 2 | 2 | 35 | |||
| 36 | Шайба | ШЧ8 | 1 | 1 | 36 | |||
| 37 | Шплинт | 3,2x18 | 2 | 2 | 37 | |||
| 38 | Тяга | 1522-3514121 | 1 | 1 | 38 | |||
| 39 | Гайка | M12x1,25 | 2 | 2 | 39 | |||
| 40 | Пружина | ДСШ-14.21.141 | 1 | 1 | 40 | |||
| 41 | Наконечник | 80-3514132 | 1 | 1 | 41 | |||
| 42 | Гайка | 80-3514133 | 1 | 1 | 42 | |||
| 43 | Палец | 12x32 | 1 | 1 | 43 | |||
| 44 | Бобышка | 1522М-3514013 | 2 | 2 | 44 |
