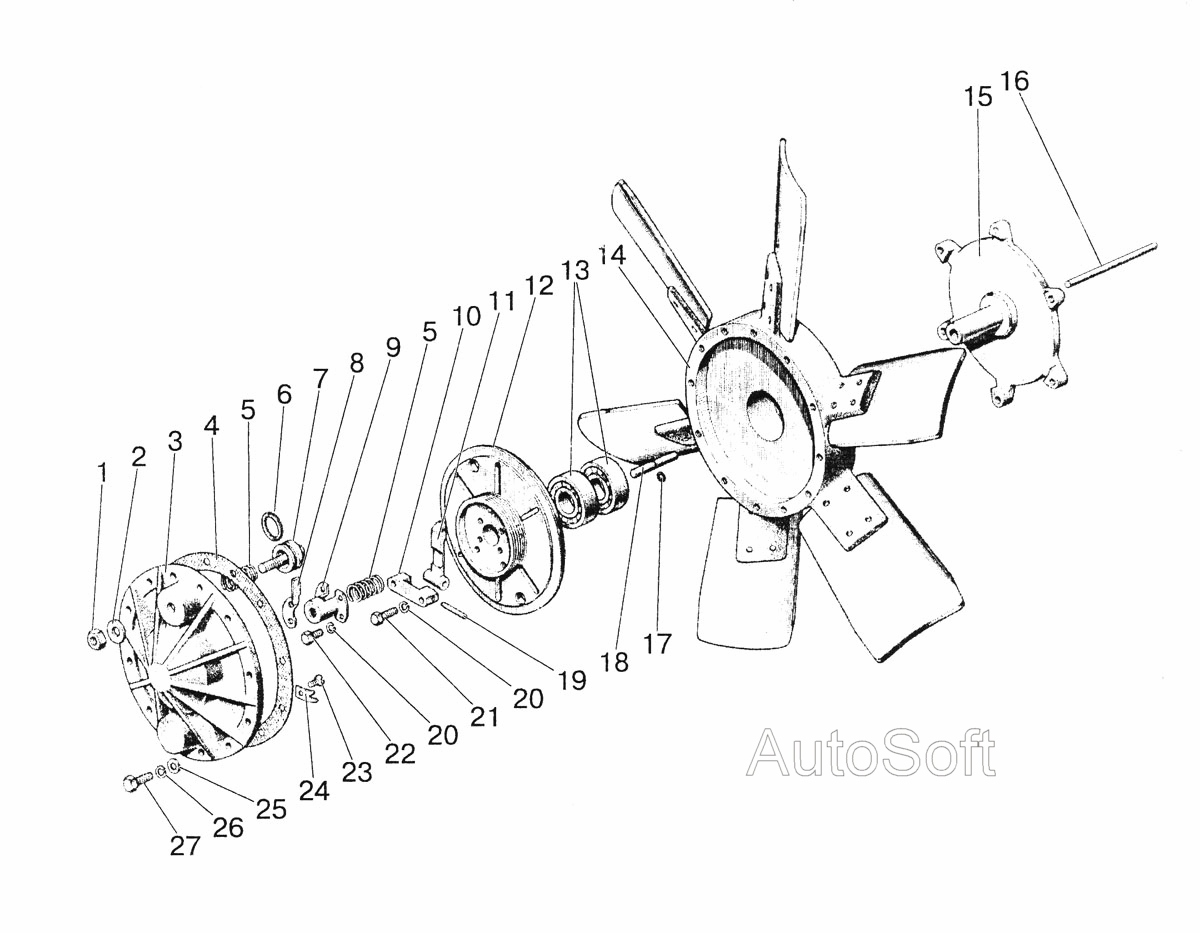

Установка муфты вентилятора
100%
Название детали
Муфта вентилятора в сборе
Заводской номер
260-1308400-01
Количество на модель
1
№
Название детали
Полумуфта в сборе
Заводской номер
260-1308460
Количество на модель
1
№
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
1
№
2
Название детали
Крышка ведомая в сборе
Заводской номер
260-1308455
Количество на модель
1
№
3
Название детали
Крышка ведомая
Заводской номер
260-1308402
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
260-1308418
Количество на модель
1
№
4
Название детали
Пружина
Заводской номер
260-1308448
Количество на модель
2
№
5
Название детали
Кольцо
Заводской номер
020-025-30-2-5
Количество на модель
1
№
6
Название детали
Стопор
Заводской номер
260-1308470
Количество на модель
1
№
7
Название детали
Скоба
Заводской номер
260-1308424
Количество на модель
1
№
8
Название детали
Обойма
Заводской номер
260-1308423
Количество на модель
1
№
9
Название детали
Стойка
Заводской номер
260-1308406
Количество на модель
1
№
10
Название детали
Клапан
Заводской номер
260-1308404
Количество на модель
1
№
11
Название детали
Диск ведущий
Заводской номер
260-1308413
Количество на модель
1
№
12
Название детали
Диск ведущий в сборе
Заводской номер
260-1308475
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
6-180204-ASP
Количество на модель
2
№
13
Название детали
Диск ведомый
Заводской номер
260-1308465
Количество на модель
1
№
14
Название детали
Вал привода
Заводской номер
260-1308415
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
260-1308419
Количество на модель
1
№
16
Название детали
Кольцо
Заводской номер
004-007-19-2-1
Количество на модель
1
№
17
Название детали
Толкатель
Заводской номер
260-1308417
Количество на модель
1
№
18
Название детали
Ось клапана
Заводской номер
260-1308407
Количество на модель
1
№
19
Название детали
Шайба
Заводской номер
ШП4
Количество на модель
6
№
20
Название детали
Болт
Заводской номер
М4х20
Количество на модель
2
№
21
Название детали
Винт
Заводской номер
М4х10
Количество на модель
4
№
22
Название детали
Винт
Заводской номер
260-1308449
Количество на модель
1
№
23
Название детали
Захват
Заводской номер
260-1308411
Количество на модель
1
№
24
Название детали
Шайба
Заводской номер
ШЧ6
Количество на модель
12
№
25
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
12
№
26
Название детали
Винт
Заводской номер
М6х20
Количество на модель
12
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Муфта вентилятора в сборе | 260-1308400-01 | 1 | 1 | |||||
| Полумуфта в сборе | 260-1308460 | 1 | 1 | |||||
| 1 | Гайка | М8 | 1 | 1 | 1 | |||
| 2 | Шайба | ШЧ8 | 1 | 1 | 2 | |||
| 3 | Крышка ведомая в сборе | 260-1308455 | 1 | 1 | 3 | |||
| 3 | Крышка ведомая | 260-1308402 | 1 | 1 | 3 | |||
| 4 | Прокладка | 260-1308418 | 1 | 1 | 4 | |||
| 5 | Пружина | 260-1308448 | 2 | 2 | 5 | |||
| 6 | Кольцо | 020-025-30-2-5 | 1 | 1 | 6 | |||
| 7 | Стопор | 260-1308470 | 1 | 1 | 7 | |||
| 8 | Скоба | 260-1308424 | 1 | 1 | 8 | |||
| 9 | Обойма | 260-1308423 | 1 | 1 | 9 | |||
| 10 | Стойка | 260-1308406 | 1 | 1 | 10 | |||
| 11 | Клапан | 260-1308404 | 1 | 1 | 11 | |||
| 12 | Диск ведущий | 260-1308413 | 1 | 1 | 12 | |||
| 12 | Диск ведущий в сборе | 260-1308475 | 1 | 1 | 12 | |||
| 13 | Подшипник | 6-180204-ASP | 2 | 2 | 13 | |||
| 14 | Диск ведомый | 260-1308465 | 1 | 1 | 14 | |||
| 15 | Вал привода | 260-1308415 | 1 | 1 | 15 | |||
| 16 | Шток | 260-1308419 | 1 | 1 | 16 | |||
| 17 | Кольцо | 004-007-19-2-1 | 1 | 1 | 17 | |||
| 18 | Толкатель | 260-1308417 | 1 | 1 | 18 | |||
| 19 | Ось клапана | 260-1308407 | 1 | 1 | 19 | |||
| 20 | Шайба | ШП4 | 6 | 6 | 20 | |||
| 21 | Болт | М4х20 | 2 | 2 | 21 | |||
| 22 | Винт | М4х10 | 4 | 4 | 22 | |||
| 23 | Винт | 260-1308449 | 1 | 1 | 23 | |||
| 24 | Захват | 260-1308411 | 1 | 1 | 24 | |||
| 25 | Шайба | ШЧ6 | 12 | 12 | 25 | |||
| 26 | Шайба | ШП6 | 12 | 12 | 26 | |||
| 27 | Винт | М6х20 | 12 | 12 | 27 |
