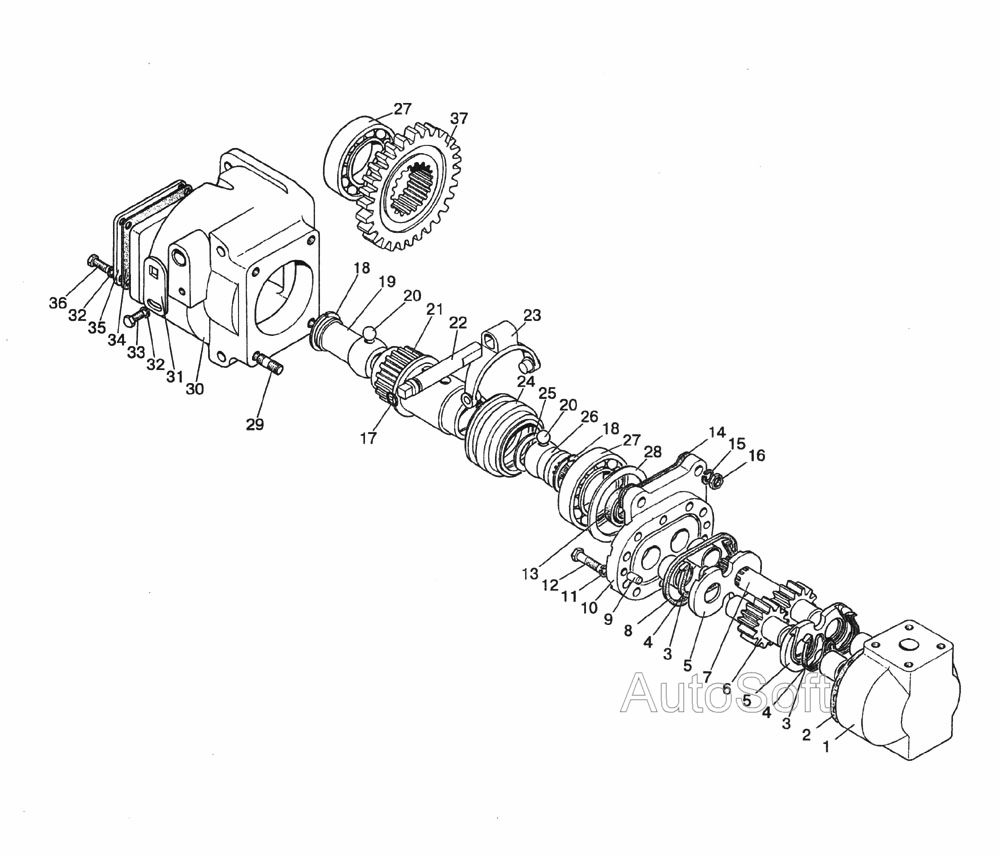

Привод насоса гидросистемы
100%
Название детали
Корпус насоса
Заводской номер
НШ20М-4-01-00-08
Количество на модель
1
№
1
Название детали
Прокладка
Заводской номер
НШ20М-4-00-06
Количество на модель
1
№
2
Название детали
Пластина защитная
Заводской номер
НШ20М-4-00-04
Количество на модель
2
№
3
Название детали
Уплотнение специальное
Заводской номер
НШ20М-4-00-05
Количество на модель
2
№
4
Название детали
Компенсатор
Заводской номер
НШ20М-4-00-03
Количество на модель
2
№
5
Название детали
Шестерня ведомая
Заводской номер
НШ20М-4-00-02-04
Количество на модель
1
№
6
Название детали
Шестерня ведущая
Заводской номер
НШ20М-4-00-01-08
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
088-092-25-1-4
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
НШ20М-4-00-11
Количество на модель
2
№
9
Название детали
Крышка насоса
Заводской номер
НШ20М-4-02-00
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
10
№
11
Название детали
Болт
Заводской номер
М8х30
Количество на модель
10
№
12
Название детали
Манжета
Заводской номер
1.2-25х42
Количество на модель
1
№
13
Название детали
Прокладка
Заводской номер
36-1022054-А
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
4
№
15
Название детали
Гайка
Заводской номер
М10
Количество на модель
4
№
16
Название детали
Кольцо
Заводской номер
013-017-25-1-4
Количество на модель
1
№
17
Название детали
Кольцо
Заводской номер
В40
Количество на модель
2
№
18
Название детали
Втулка
Заводской номер
100-4617116
Количество на модель
1
№
19
Название детали
Шарик
Заводской номер
11.113
Количество на модель
6
№
20
Название детали
Вал
Заводской номер
100-4617112
Количество на модель
1
№
21
Название детали
Ось
Заводской номер
100-4617118
Количество на модель
1
№
22
Название детали
Вилка
Заводской номер
85-4604030
Количество на модель
1
№
23
Название детали
Муфта
Заводской номер
100-4617113
Количество на модель
1
№
24
Название детали
Кольцо
Заводской номер
100-4617123
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
100-4617114
Количество на модель
1
№
26
Название детали
Подшипник
Заводской номер
210К5
Количество на модель
2
№
27
Название детали
Кольцо
Заводской номер
100-4617121
Количество на модель
1
№
28
Название детали
Шпилька
Заводской номер
Л10х25
Количество на модель
4
№
29
Название детали
Корпус
Заводской номер
100-4617111
Количество на модель
1
№
30
Название детали
Пластина
Заводской номер
100-4617119
Количество на модель
1
№
31
Название детали
Болт
Заводской номер
М8х16
Количество на модель
1
№
33
Название детали
Прокладка
Заводской номер
50-1022062-Б
Количество на модель
1
№
34
Название детали
Крышка привода
Заводской номер
100-4617122
Количество на модель
1
№
35
Название детали
Болт
Заводской номер
М8Х20
Количество на модель
4
№
36
Название детали
Колесо зубчатое
Заводской номер
100-4617117
Количество на модель
1
№
37
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус насоса | НШ20М-4-01-00-08 | 1 | 1 | 1 | |||
| 2 | Прокладка | НШ20М-4-00-06 | 1 | 1 | 2 | |||
| 3 | Пластина защитная | НШ20М-4-00-04 | 2 | 2 | 3 | |||
| 4 | Уплотнение специальное | НШ20М-4-00-05 | 2 | 2 | 4 | |||
| 5 | Компенсатор | НШ20М-4-00-03 | 2 | 2 | 5 | |||
| 6 | Шестерня ведомая | НШ20М-4-00-02-04 | 1 | 1 | 6 | |||
| 7 | Шестерня ведущая | НШ20М-4-00-01-08 | 1 | 1 | 7 | |||
| 8 | Кольцо | 088-092-25-1-4 | 1 | 1 | 8 | |||
| 9 | Штифт | НШ20М-4-00-11 | 2 | 2 | 9 | |||
| 10 | Крышка насоса | НШ20М-4-02-00 | 1 | 1 | 10 | |||
| 11 | Шайба | ШП8 | 10 | 10 | 11 | |||
| 12 | Болт | М8х30 | 10 | 10 | 12 | |||
| 13 | Манжета | 1.2-25х42 | 1 | 1 | 13 | |||
| 14 | Прокладка | 36-1022054-А | 1 | 1 | 14 | |||
| 15 | Шайба | ШП10 | 4 | 4 | 15 | |||
| 16 | Гайка | М10 | 4 | 4 | 16 | |||
| 17 | Кольцо | 013-017-25-1-4 | 1 | 1 | 17 | |||
| 18 | Кольцо | В40 | 2 | 2 | 18 | |||
| 19 | Втулка | 100-4617116 | 1 | 1 | 19 | |||
| 20 | Шарик | 11.113 | 6 | 6 | 20 | |||
| 21 | Вал | 100-4617112 | 1 | 1 | 21 | |||
| 22 | Ось | 100-4617118 | 1 | 1 | 22 | |||
| 23 | Вилка | 85-4604030 | 1 | 1 | 23 | |||
| 24 | Муфта | 100-4617113 | 1 | 1 | 24 | |||
| 25 | Кольцо | 100-4617123 | 1 | 1 | 25 | |||
| 26 | Втулка | 100-4617114 | 1 | 1 | 26 | |||
| 27 | Подшипник | 210К5 | 2 | 2 | 27 | |||
| 28 | Кольцо | 100-4617121 | 1 | 1 | 28 | |||
| 29 | Шпилька | Л10х25 | 4 | 4 | 29 | |||
| 30 | Корпус | 100-4617111 | 1 | 1 | 30 | |||
| 31 | Пластина | 100-4617119 | 1 | 1 | 31 | |||
| 33 | Болт | М8х16 | 1 | 1 | 33 | |||
| 34 | Прокладка | 50-1022062-Б | 1 | 1 | 34 | |||
| 35 | Крышка привода | 100-4617122 | 1 | 1 | 35 | |||
| 36 | Болт | М8Х20 | 4 | 4 | 36 | |||
| 37 | Колесо зубчатое | 100-4617117 | 1 | 1 | 37 |
