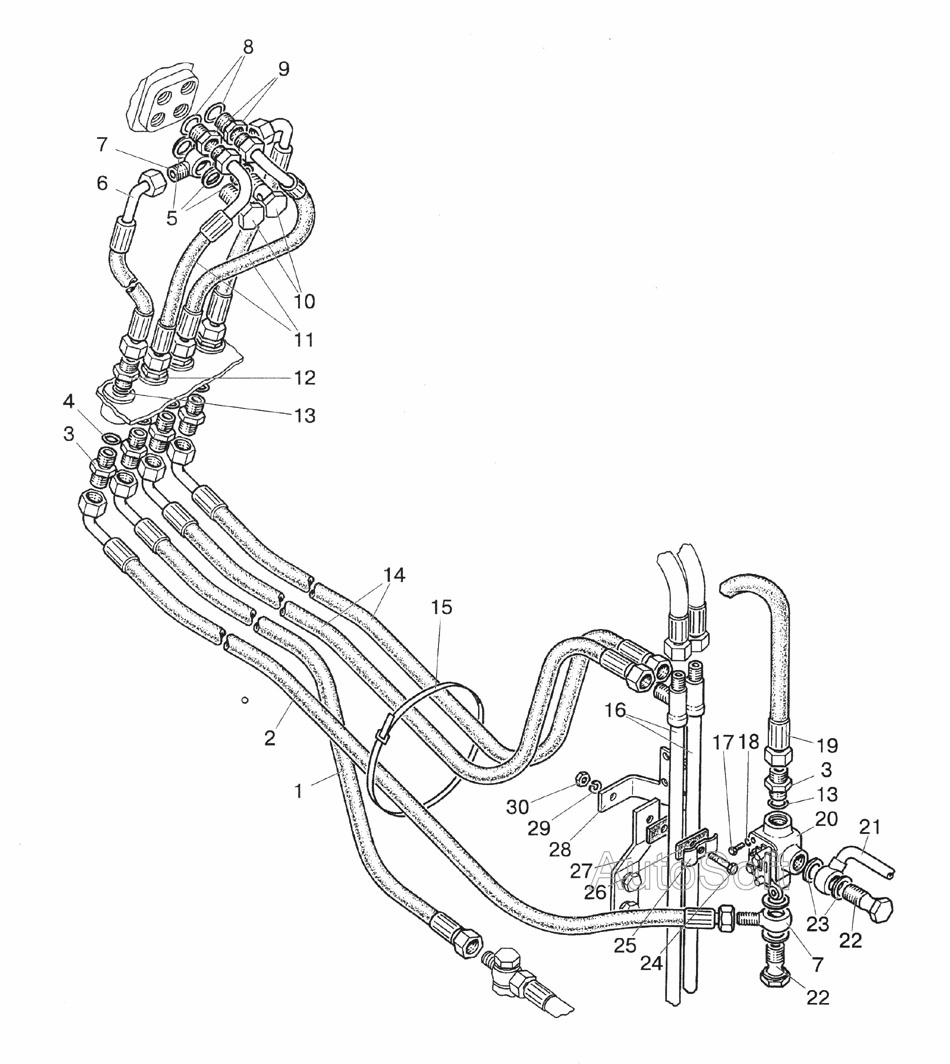

Управление рулевое гидрообъемное (реверс)
100%
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100
Количество на модель
1
№
1
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100-01
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
70-1405089
Количество на модель
5
№
3
Название детали
Кольцо
Заводской номер
017-021-25-1-4
Количество на модель
5
№
4
Название детали
Шайба
Заводской номер
Ф80-3407157
Количество на модель
4
№
5
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100-05
Количество на модель
2
№
6
Название детали
Угольник
Заводской номер
530-4614029
Количество на модель
3
№
7
Название детали
Кольцо
Заводской номер
025-029-25-2-2
Количество на модель
2
№
8
Название детали
Штуцер
Заводской номер
1522-3407016
Количество на модель
2
№
9
Название детали
Болт
Заводской номер
85-3407105
Количество на модель
2
№
10
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100-04
Количество на модель
2
№
11
Название детали
Штуцер
Заводской номер
С80-4607204
Количество на модель
4
№
12
Название детали
Кольцо
Заводской номер
024-028-25-2-2
Количество на модель
4
№
13
Название детали
Рукав высокого давления
Заводской номер
680-4607140-06
Количество на модель
2
№
14
Название детали
Манжета
Заводской номер
70-3723045-01
Количество на модель
1
№
15
Название детали
Маслопровод
Заводской номер
1522-3407050
Количество на модель
2
№
16
Название детали
Винт
Заводской номер
М6х16
Количество на модель
4
№
17
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
4
№
18
Название детали
Рукав высокого давления
Заводской номер
1522В-3407100-02
Количество на модель
1
№
19
Название детали
Кран
Заводской номер
1221В-3407150
Количество на модель
1
№
20
Название детали
Маслопровод
Заводской номер
1522В-34070-20
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
40-4607032
Количество на модель
2
№
22
Название детали
Шайба
Заводской номер
40-4607038-А
Количество на модель
4
№
23
Название детали
Болт
Заводской номер
М8х40
Количество на модель
1
№
24
Название детали
Планка
Заводской номер
70-340714626
Количество на модель
1
№
25
Название детали
Прокладка
Заводской номер
70-4607158
Количество на модель
2
№
26
Название детали
Кронштейн
Заводской номер
80В-3407012
Количество на модель
1
№
27
Название детали
Кронштейн
Заводской номер
1522В-3407018
Количество на модель
1
№
28
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
1
№
29
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукав высокого давления | 1522В-3407100 | 1 | 1 | 1 | |||
| 2 | Рукав высокого давления | 1522В-3407100-01 | 1 | 1 | 2 | |||
| 3 | Штуцер | 70-1405089 | 5 | 5 | 3 | |||
| 4 | Кольцо | 017-021-25-1-4 | 5 | 5 | 4 | |||
| 5 | Шайба | Ф80-3407157 | 4 | 4 | 5 | |||
| 6 | Рукав высокого давления | 1522В-3407100-05 | 2 | 2 | 6 | |||
| 7 | Угольник | 530-4614029 | 3 | 3 | 7 | |||
| 8 | Кольцо | 025-029-25-2-2 | 2 | 2 | 8 | |||
| 9 | Штуцер | 1522-3407016 | 2 | 2 | 9 | |||
| 10 | Болт | 85-3407105 | 2 | 2 | 10 | |||
| 11 | Рукав высокого давления | 1522В-3407100-04 | 2 | 2 | 11 | |||
| 12 | Штуцер | С80-4607204 | 4 | 4 | 12 | |||
| 13 | Кольцо | 024-028-25-2-2 | 4 | 4 | 13 | |||
| 14 | Рукав высокого давления | 680-4607140-06 | 2 | 2 | 14 | |||
| 15 | Манжета | 70-3723045-01 | 1 | 1 | 15 | |||
| 16 | Маслопровод | 1522-3407050 | 2 | 2 | 16 | |||
| 17 | Винт | М6х16 | 4 | 4 | 17 | |||
| 18 | Шайба | ШП6 | 4 | 4 | 18 | |||
| 19 | Рукав высокого давления | 1522В-3407100-02 | 1 | 1 | 19 | |||
| 20 | Кран | 1221В-3407150 | 1 | 1 | 20 | |||
| 21 | Маслопровод | 1522В-34070-20 | 1 | 1 | 21 | |||
| 22 | Болт | 40-4607032 | 2 | 2 | 22 | |||
| 23 | Шайба | 40-4607038-А | 4 | 4 | 23 | |||
| 24 | Болт | М8х40 | 1 | 1 | 24 | |||
| 25 | Планка | 70-340714626 | 1 | 1 | 25 | |||
| 26 | Прокладка | 70-4607158 | 2 | 2 | 26 | |||
| 27 | Кронштейн | 80В-3407012 | 1 | 1 | 27 | |||
| 28 | Кронштейн | 1522В-3407018 | 1 | 1 | 28 | |||
| 29 | Шайба | ШП8 | 1 | 1 | 29 | |||
| 30 | Гайка | М8 | 1 | 1 | 30 |
