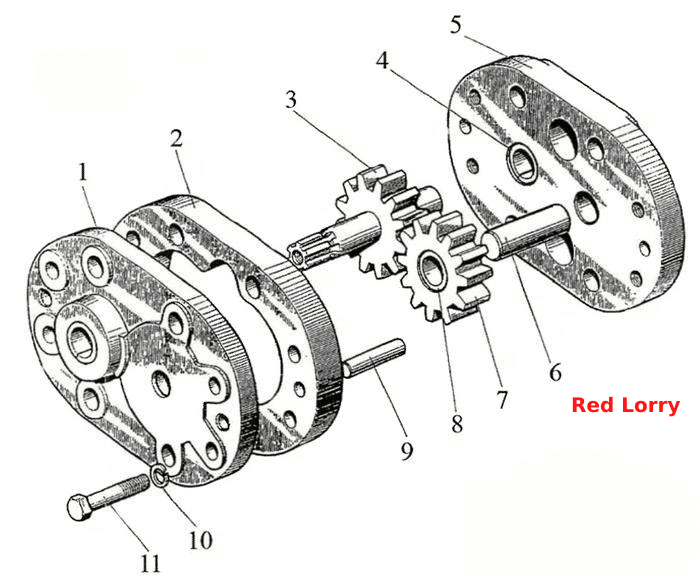

Насос масляный шестеренный
100%
Название детали
Насос шестеренный
Заводской номер
НМШ25
Количество на модель
1
№
Название детали
Крышка верхняя
Заводской номер
НМШ 25-02-00
Количество на модель
1
№
1
Название детали
Крышка верхняя
Заводской номер
НМШ 25-02-01
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
НМШ25-00-01
Количество на модель
1
№
2
Название детали
Шестерня ведущая
Заводской номер
НМШ 25-00-02
Количество на модель
1
№
3
Название детали
Втулка свертная
Заводской номер
НМШ 25-01-02
Количество на модель
2
№
4
Название детали
Крышка нижняя
Заводской номер
НМШ 25-01-00
Количество на модель
1
№
5
Название детали
Крышка нижняя
Заводской номер
НМШ 25-01-01
Количество на модель
1
№
5
Название детали
Ось
Заводской номер
НМШ 25-04-01
Количество на модель
1
№
6
Название детали
Шестерня ведомая
Заводской номер
НМШ 50-03-00
Количество на модель
1
№
7
Название детали
Шестерня ведомая
Заводской номер
НМШ 50-03-01
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
НМШ 50-03-02
Количество на модель
1
№
8
Название детали
Штифт
Заводской номер
НМШ 10x45
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
4
№
10
Название детали
Болт
Заводской номер
М10x45
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Насос шестеренный | НМШ25 | 1 | 1 | |||||
| 1 | Крышка верхняя | НМШ 25-02-00 | 1 | 1 | 1 | |||
| 1 | Крышка верхняя | НМШ 25-02-01 | 1 | 1 | 1 | |||
| 2 | Корпус | НМШ25-00-01 | 1 | 1 | 2 | |||
| 3 | Шестерня ведущая | НМШ 25-00-02 | 1 | 1 | 3 | |||
| 4 | Втулка свертная | НМШ 25-01-02 | 2 | 2 | 4 | |||
| 5 | Крышка нижняя | НМШ 25-01-00 | 1 | 1 | 5 | |||
| 5 | Крышка нижняя | НМШ 25-01-01 | 1 | 1 | 5 | |||
| 6 | Ось | НМШ 25-04-01 | 1 | 1 | 6 | |||
| 7 | Шестерня ведомая | НМШ 50-03-00 | 1 | 1 | 7 | |||
| 7 | Шестерня ведомая | НМШ 50-03-01 | 1 | 1 | 7 | |||
| 8 | Втулка | НМШ 50-03-02 | 1 | 1 | 8 | |||
| 9 | Штифт | НМШ 10x45 | 2 | 2 | 9 | |||
| 10 | Шайба | ШП10 | 4 | 4 | 10 | |||
| 11 | Болт | М10x45 | 4 | 4 | 11 |
