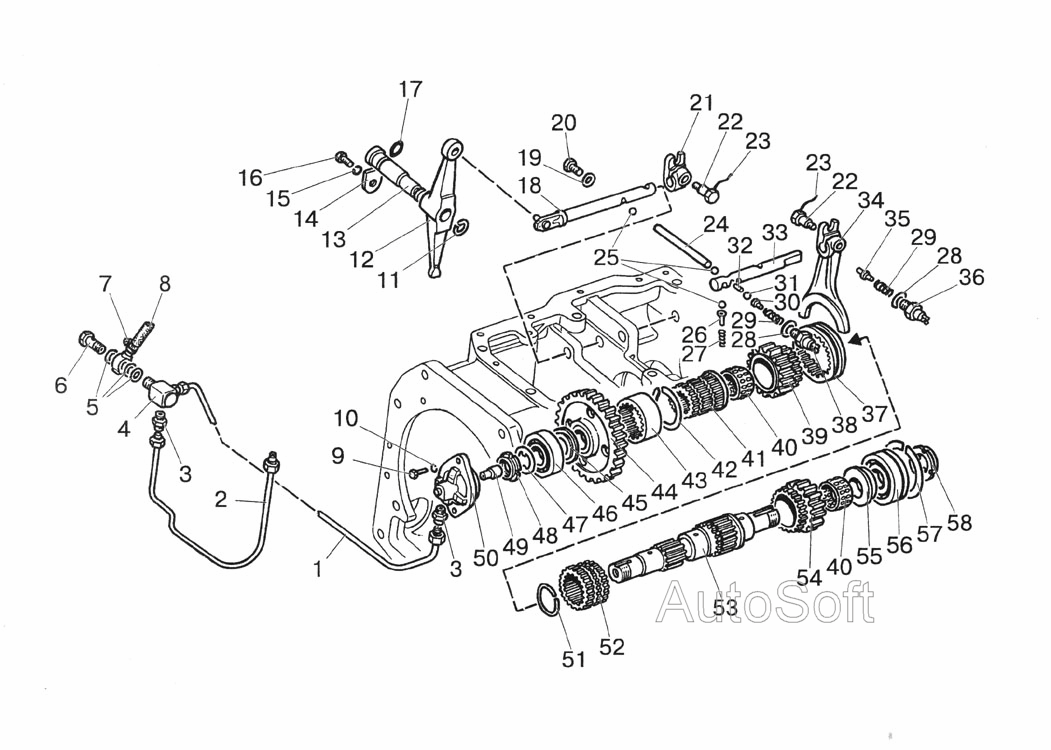

Вал пониженных передач и заднего хода
100%
Название детали
Трубка
Заводской номер
80-1701420
Количество на модель
1
№
1
Название детали
Трубка
Заводской номер
80-1701430
Количество на модель
1
№
2
Название детали
Штуцер
Заводской номер
80-1701549
Количество на модель
2
№
3
Название детали
Штуцер
Заводской номер
80-1701057
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
Д18-055-А
Количество на модель
4
№
5
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
6
Название детали
Хомут «Норма»
Заводской номер
ТОRRО12-20/9-С6W
Количество на модель
2
№
7
Название детали
Маслопровод
Заводской номер
1222-1702130-01
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
М8х20
Количество на модель
2
№
9
Название детали
Шайба
Заводской номер
ШП8
Количество на модель
2
№
10
Название детали
КОЛЬЦО
Заводской номер
В25
Количество на модель
1
№
11
Название детали
Коромысло
Заводской номер
85-1702041
Количество на модель
1
№
12
Название детали
Ось
Заводской номер
85-1702042
Количество на модель
1
№
13
Название детали
Пластина
Заводской номер
85-1702043
Количество на модель
1
№
14
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
М10х20
Количество на модель
1
№
16
Название детали
КОЛЬЦО
Заводской номер
026-030-25-2-4
Количество на модель
1
№
17
Название детали
Поводок
Заводской номер
85-1702050
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
85-1702051
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
М12х25
Количество на модель
1
№
20
Название детали
Поводок
Заводской номер
85-1702045
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
80-1702108
Количество на модель
2
№
22
Название детали
Проволока
Заводской номер
1,6-0-С
Количество на модель
1
№
23
Название детали
Палец
Заводской номер
85-1702046
Количество на модель
1
№
24
Название детали
Шарик ГОСТ 3722-81
Заводской номер
10,0-60
Количество на модель
3
№
25
Название детали
Направляющая
Заводской номер
80-1704039
Количество на модель
1
№
26
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
27
Название детали
Прокладка
Заводской номер
50-1702048
Количество на модель
10
№
28
Название детали
Пружина
Заводской номер
12-23-668-А
Количество на модель
2
№
29
Название детали
Штифт
Заводской номер
85-1702305
Количество на модель
1
№
30
Название детали
Шарик
Заводской номер
12,7-60
Количество на модель
1
№
31
Название детали
Ось
Заводской номер
85-1702301
Количество на модель
1
№
32
Название детали
Поводок
Заводской номер
1522-1702035
Количество на модель
1
№
33
Название детали
Вилка
Заводской номер
1222-1702027
Количество на модель
1
№
34
Название детали
Штифт
Заводской номер
1522-1702306
Количество на модель
1
№
35
Название детали
Выключатель
Заводской номер
ВК12-3
Количество на модель
1
№
36
Название детали
Муфта
Заводской номер
112-1701343
Количество на модель
1
№
37
Название детали
Выключатель блокировки промежуточного реле
Заводской номер
ВК12-4
Количество на модель
1
№
38
Название детали
Шестерня
Заводской номер
1222-1701351
Количество на модель
1
№
39
Название детали
Подшипник
Заводской номер
664910Е
Количество на модель
2
№
40
Название детали
Втулка
Заводской номер
80-1701346
Количество на модель
1
№
41
Название детали
Кольцо
Заводской номер
2В70
Количество на модель
1
№
42
Название детали
Втулка
Заводской номер
1222-1701344
Количество на модель
1
№
43
Название детали
Шестерня
Заводской номер
1520-1701340
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
80-1701306
Количество на модель
1
№
45
Название детали
Подшипник
Заводской номер
12507КМ
Количество на модель
1
№
46
Название детали
Шайба
Заводской номер
80-1701305
Количество на модель
1
№
47
Название детали
Гайка
Заводской номер
52-2308097
Количество на модель
1
№
48
Название детали
Дроссель
Заводской номер
80-1701053
Количество на модель
1
№
49
Название детали
Стакан со штуцером и трубкой в сборе
Заводской номер
80-1701310
Количество на модель
1
№
50
Название детали
Кольцо пружинное
Заводской номер
54-31-472
Количество на модель
1
№
51
Название детали
Втулка
Заводской номер
75-1701352
Количество на модель
1
№
52
Название детали
Вал
Заводской номер
75-1701335
Количество на модель
1
№
53
Название детали
Шестерня
Заводской номер
1222-1701361
Количество на модель
1
№
54
Название детали
Втулка
Заводской номер
80-1701339
Количество на модель
1
№
55
Название детали
Подшипник
Заводской номер
692309КМ
Количество на модель
1
№
56
Название детали
Кольцо
Заводской номер
80-1701396
Количество на модель
1
№
57
Название детали
Гайка
Заводской номер
80-1701045
Количество на модель
1
№
58
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубка | 80-1701420 | 1 | 1 | 1 | |||
| 2 | Трубка | 80-1701430 | 1 | 1 | 2 | |||
| 3 | Штуцер | 80-1701549 | 2 | 2 | 3 | |||
| 4 | Штуцер | 80-1701057 | 1 | 1 | 4 | |||
| 5 | Шайба | Д18-055-А | 4 | 4 | 5 | |||
| 6 | Болт | Д18-051 | 2 | 2 | 6 | |||
| 7 | Хомут «Норма» | ТОRRО12-20/9-С6W | 2 | 2 | 7 | |||
| 8 | Маслопровод | 1222-1702130-01 | 1 | 1 | 8 | |||
| 9 | Болт | М8х20 | 2 | 2 | 9 | |||
| 10 | Шайба | ШП8 | 2 | 2 | 10 | |||
| 11 | КОЛЬЦО | В25 | 1 | 1 | 11 | |||
| 12 | Коромысло | 85-1702041 | 1 | 1 | 12 | |||
| 13 | Ось | 85-1702042 | 1 | 1 | 13 | |||
| 14 | Пластина | 85-1702043 | 1 | 1 | 14 | |||
| 15 | Шайба | ШП10 | 1 | 1 | 15 | |||
| 16 | Болт | М10х20 | 1 | 1 | 16 | |||
| 17 | КОЛЬЦО | 026-030-25-2-4 | 1 | 1 | 17 | |||
| 18 | Поводок | 85-1702050 | 1 | 1 | 18 | |||
| 19 | Шайба | 85-1702051 | 1 | 1 | 19 | |||
| 20 | Болт | М12х25 | 1 | 1 | 20 | |||
| 21 | Поводок | 85-1702045 | 1 | 1 | 21 | |||
| 22 | Болт | 80-1702108 | 2 | 2 | 22 | |||
| 23 | Проволока | 1,6-0-С | 1 | 1 | 23 | |||
| 24 | Палец | 85-1702046 | 1 | 1 | 24 | |||
| 25 | Шарик ГОСТ 3722-81 | 10,0-60 | 3 | 3 | 25 | |||
| 26 | Направляющая | 80-1704039 | 1 | 1 | 26 | |||
| 27 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 27 | |||
| 28 | Прокладка | 50-1702048 | 10 | 10 | 28 | |||
| 29 | Пружина | 12-23-668-А | 2 | 2 | 29 | |||
| 30 | Штифт | 85-1702305 | 1 | 1 | 30 | |||
| 31 | Шарик | 12,7-60 | 1 | 1 | 31 | |||
| 32 | Ось | 85-1702301 | 1 | 1 | 32 | |||
| 33 | Поводок | 1522-1702035 | 1 | 1 | 33 | |||
| 34 | Вилка | 1222-1702027 | 1 | 1 | 34 | |||
| 35 | Штифт | 1522-1702306 | 1 | 1 | 35 | |||
| 36 | Выключатель | ВК12-3 | 1 | 1 | 36 | |||
| 37 | Муфта | 112-1701343 | 1 | 1 | 37 | |||
| 38 | Выключатель блокировки промежуточного реле | ВК12-4 | 1 | 1 | 38 | |||
| 39 | Шестерня | 1222-1701351 | 1 | 1 | 39 | |||
| 40 | Подшипник | 664910Е | 2 | 2 | 40 | |||
| 41 | Втулка | 80-1701346 | 1 | 1 | 41 | |||
| 42 | Кольцо | 2В70 | 1 | 1 | 42 | |||
| 43 | Втулка | 1222-1701344 | 1 | 1 | 43 | |||
| 44 | Шестерня | 1520-1701340 | 1 | 1 | 44 | |||
| 45 | Шайба | 80-1701306 | 1 | 1 | 45 | |||
| 46 | Подшипник | 12507КМ | 1 | 1 | 46 | |||
| 47 | Шайба | 80-1701305 | 1 | 1 | 47 | |||
| 48 | Гайка | 52-2308097 | 1 | 1 | 48 | |||
| 49 | Дроссель | 80-1701053 | 1 | 1 | 49 | |||
| 50 | Стакан со штуцером и трубкой в сборе | 80-1701310 | 1 | 1 | 50 | |||
| 51 | Кольцо пружинное | 54-31-472 | 1 | 1 | 51 | |||
| 52 | Втулка | 75-1701352 | 1 | 1 | 52 | |||
| 53 | Вал | 75-1701335 | 1 | 1 | 53 | |||
| 54 | Шестерня | 1222-1701361 | 1 | 1 | 54 | |||
| 55 | Втулка | 80-1701339 | 1 | 1 | 55 | |||
| 56 | Подшипник | 692309КМ | 1 | 1 | 56 | |||
| 57 | Кольцо | 80-1701396 | 1 | 1 | 57 | |||
| 58 | Гайка | 80-1701045 | 1 | 1 | 58 |
