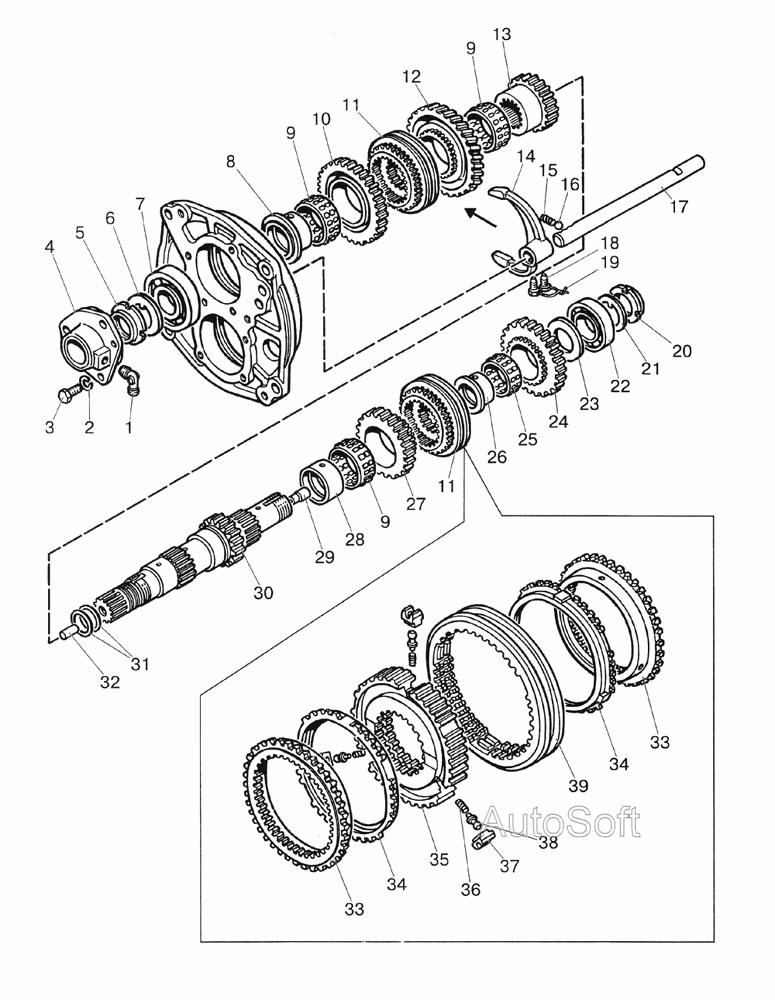

Вал первичный
100%
Название детали
Угольник
Заводской номер
86-1802088
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
3
№
2
Название детали
Болт
Заводской номер
М12х30
Количество на модель
3
№
3
Название детали
Стакан
Заводской номер
1222-1701030
Количество на модель
1
№
4
Название детали
Гайка
Заводской номер
80-1701047
Количество на модель
1
№
5
Название детали
Шайба
Заводской номер
80-1701186
Количество на модель
1
№
6
Название детали
Подшипник
Заводской номер
6311А
Количество на модель
1
№
7
Название детали
Втулка
Заводской номер
1222-1701043
Количество на модель
1
№
8
Название детали
Подшипник
Заводской номер
КК78х89х38Е
Количество на модель
3
№
9
Название детали
Шестерня
Заводской номер
1222-1701052
Количество на модель
1
№
10
Название детали
Синхронизатор
Заводской номер
GТ-С114
Количество на модель
2
№
11
Название детали
Шестерня
Заводской номер
1222К-1701054
Количество на модель
1
№
12
Название детали
Шестерня
Заводской номер
1222-1701044
Количество на модель
1
№
13
Название детали
Вилка
Заводской номер
1222-1702088
Количество на модель
1
№
14
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
15
Название детали
Шарик
Заводской номер
10.0-60
Количество на модель
1
№
16
Название детали
Поводок
Заводской номер
1222-1702082-Б
Количество на модель
1
№
17
Название детали
Болт
Заводской номер
220-1702061
Количество на модель
2
№
18
Название детали
Проволока L=400мм
Заводской номер
1.6-0-С
Количество на модель
1
№
19
Название детали
Гайка
Заводской номер
80-1701045
Количество на модель
1
№
20
Название детали
Шайба
Заводской номер
80-1701056
Количество на модель
1
№
21
Название детали
Подшипник
Заводской номер
309К
Количество на модель
1
№
22
Название детали
Шайба
Заводской номер
1222-1701049
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
1222-1701048
Количество на модель
1
№
24
Название детали
Подшипник
Заводской номер
664913Е
Количество на модель
1
№
25
Название детали
Втулка
Заводской номер
1222-1701047
Количество на модель
1
№
26
Название детали
Шестерня
Заводской номер
1222-1701042
Количество на модель
1
№
27
Название детали
Втулка
Заводской номер
1222-1701046
Количество на модель
1
№
28
Название детали
Дроссель
Заводской номер
80-1701053
Количество на модель
1
№
29
Название детали
Вал
Заводской номер
1222-1701032
Количество на модель
1
№
30
Название детали
Кольцо
Заводской номер
1221-1802333
Количество на модель
2
№
31
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
1
№
32
Название детали
Кольцо коническое
Заводской номер
С1-Д114-004
Количество на модель
4
№
33
Название детали
Кольцо блокировочное
Заводской номер
С1-Д114-010
Количество на модель
4
№
34
Название детали
Каретка
Заводской номер
С1-Д114-006
Количество на модель
2
№
35
Название детали
Пружина
Заводской номер
С1-Д114-003
Количество на модель
6
№
36
Название детали
Толкатель
Заводской номер
С1-Д114-002
Количество на модель
6
№
37
Название детали
Фиксатор
Заводской номер
С1-Д114-001
Количество на модель
6
№
38
Название детали
Муфта
Заводской номер
С1-Д114-005
Количество на модель
2
№
39
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Угольник | 86-1802088 | 1 | 1 | 1 | |||
| 2 | Шайба | ШП12 | 3 | 3 | 2 | |||
| 3 | Болт | М12х30 | 3 | 3 | 3 | |||
| 4 | Стакан | 1222-1701030 | 1 | 1 | 4 | |||
| 5 | Гайка | 80-1701047 | 1 | 1 | 5 | |||
| 6 | Шайба | 80-1701186 | 1 | 1 | 6 | |||
| 7 | Подшипник | 6311А | 1 | 1 | 7 | |||
| 8 | Втулка | 1222-1701043 | 1 | 1 | 8 | |||
| 9 | Подшипник | КК78х89х38Е | 3 | 3 | 9 | |||
| 10 | Шестерня | 1222-1701052 | 1 | 1 | 10 | |||
| 11 | Синхронизатор | GТ-С114 | 2 | 2 | 11 | |||
| 12 | Шестерня | 1222К-1701054 | 1 | 1 | 12 | |||
| 13 | Шестерня | 1222-1701044 | 1 | 1 | 13 | |||
| 14 | Вилка | 1222-1702088 | 1 | 1 | 14 | |||
| 15 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 15 | |||
| 16 | Шарик | 10.0-60 | 1 | 1 | 16 | |||
| 17 | Поводок | 1222-1702082-Б | 1 | 1 | 17 | |||
| 18 | Болт | 220-1702061 | 2 | 2 | 18 | |||
| 19 | Проволока L=400мм | 1.6-0-С | 1 | 1 | 19 | |||
| 20 | Гайка | 80-1701045 | 1 | 1 | 20 | |||
| 21 | Шайба | 80-1701056 | 1 | 1 | 21 | |||
| 22 | Подшипник | 309К | 1 | 1 | 22 | |||
| 23 | Шайба | 1222-1701049 | 1 | 1 | 23 | |||
| 24 | Шестерня | 1222-1701048 | 1 | 1 | 24 | |||
| 25 | Подшипник | 664913Е | 1 | 1 | 25 | |||
| 26 | Втулка | 1222-1701047 | 1 | 1 | 26 | |||
| 27 | Шестерня | 1222-1701042 | 1 | 1 | 27 | |||
| 28 | Втулка | 1222-1701046 | 1 | 1 | 28 | |||
| 29 | Дроссель | 80-1701053 | 1 | 1 | 29 | |||
| 30 | Вал | 1222-1701032 | 1 | 1 | 30 | |||
| 31 | Кольцо | 1221-1802333 | 2 | 2 | 31 | |||
| 32 | Штифт установочный | Д01-015 | 1 | 1 | 32 | |||
| 33 | Кольцо коническое | С1-Д114-004 | 4 | 4 | 33 | |||
| 34 | Кольцо блокировочное | С1-Д114-010 | 4 | 4 | 34 | |||
| 35 | Каретка | С1-Д114-006 | 2 | 2 | 35 | |||
| 36 | Пружина | С1-Д114-003 | 6 | 6 | 36 | |||
| 37 | Толкатель | С1-Д114-002 | 6 | 6 | 37 | |||
| 38 | Фиксатор | С1-Д114-001 | 6 | 6 | 38 | |||
| 39 | Муфта | С1-Д114-005 | 2 | 2 | 39 |
