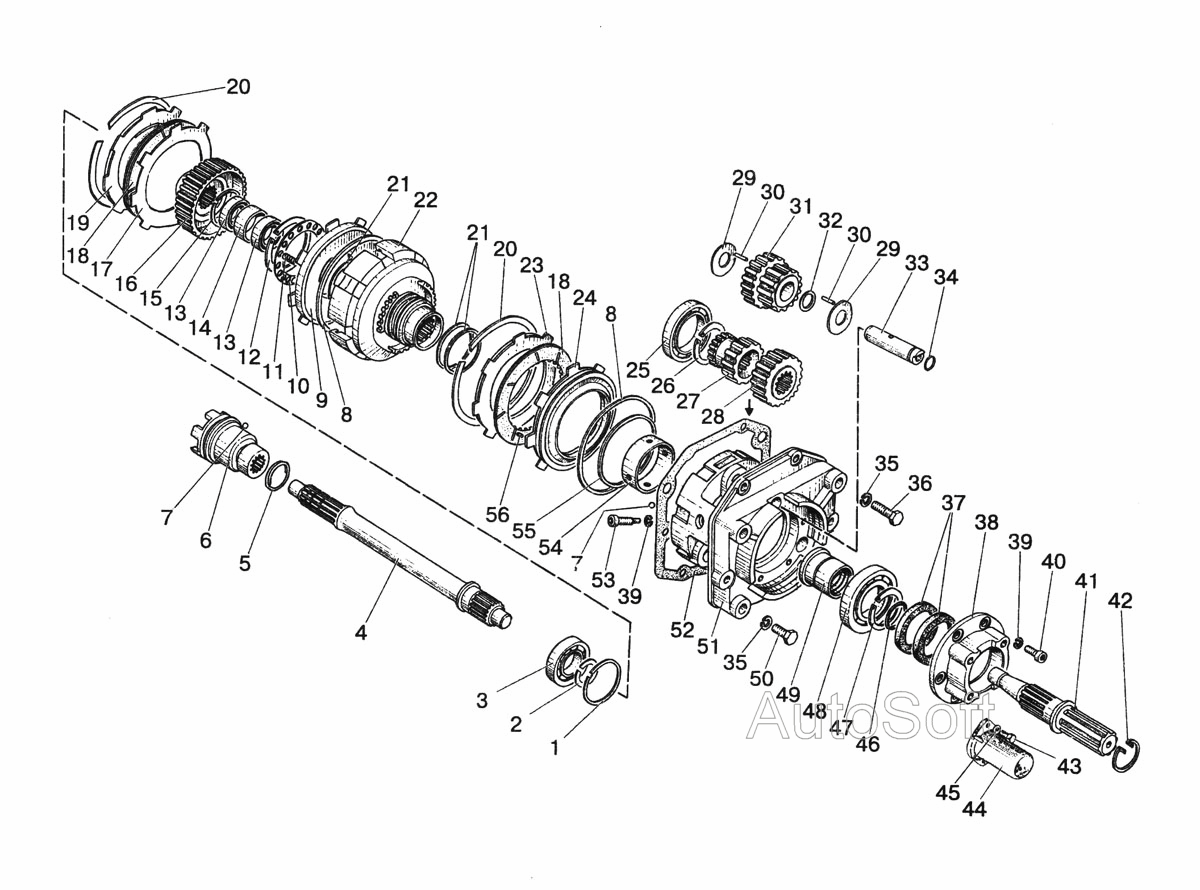

Вал отбора мощности (ВОМ)
100%
Название детали
Вал ведущий
Заводской номер
1522-4202060
Количество на модель
1
№
Название детали
Корпус
Заводской номер
1522-4202020
Количество на модель
1
№
Название детали
Муфта переключения
Заводской номер
50-4202045-01
Количество на модель
1
№
Название детали
Фрикцион
Заводской номер
1522-4202030
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
2В80
Количество на модель
1
№
1
Название детали
Кольцо
Заводской номер
2В40
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
208
Количество на модель
1
№
3
Название детали
Вал ведущий
Заводской номер
1522-4202011
Количество на модель
1
№
4
Название детали
Кольцо
Заводской номер
А61.03.002
Количество на модель
1
№
5
Название детали
Муфта переключения
Заводской номер
50-4202046-Б-01
Количество на модель
1
№
6
Название детали
Шарик
Заводской номер
7,938
Количество на модель
2
№
7
Название детали
КОЛЬЦО
Заводской номер
80-1701382
Количество на модель
1
№
8
Название детали
Поршень
Заводской номер
80-1701374-01
Количество на модель
1
№
9
Название детали
Опора
Заводской номер
80-1701373
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
80-1701395
Количество на модель
16
№
11
Название детали
Кольцо
Заводской номер
1А80
Количество на модель
1
№
12
Название детали
Подшипник
Заводской номер
305
Количество на модель
2
№
13
Название детали
Втулка
Заводской номер
8020-4202032
Количество на модель
1
№
14
Название детали
КОЛЬЦО
Заводской номер
2В62
Количество на модель
1
№
15
Название детали
Муфта шлицевая
Заводской номер
1522-4202034
Количество на модель
1
№
16
Название детали
Диск ведомый
Заводской номер
80-1701375
Количество на модель
6
№
17
Название детали
Диск ведущий
Заводской номер
80-1701384
Количество на модель
5
№
18
Название детали
Диск
Заводской номер
80-1701379-01
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
80-1701392
Количество на модель
2
№
20
Название детали
КОЛЬЦО
Заводской номер
142-1701381
Количество на модель
3
№
21
Название детали
Барабан
Заводской номер
8020-4202031-01
Количество на модель
1
№
22
Название детали
Диск упорный
Заводской номер
80-1701379
Количество на модель
1
№
23
Название детали
Поршень тормоза
Заводской номер
8020-4202033
Количество на модель
1
№
24
Название детали
Подшипник
Заводской номер
113
Количество на модель
1
№
25
Название детали
Кольцо
Заводской номер
2В65
Количество на модель
1
№
26
Название детали
Шестерня
Заводской номер
1021-4202026
Количество на модель
1
№
27
Название детали
Шестерня
Заводской номер
1021-4202021
Количество на модель
1
№
28
Название детали
Шайба упорная
Заводской номер
1021-4202023
Количество на модель
6
№
29
Название детали
Ролик
Заводской номер
5х27,8
Количество на модель
114
№
30
Название детали
Шестерня
Заводской номер
1522-4202028
Количество на модель
3
№
31
Название детали
Втулка
Заводской номер
1522-4202024
Количество на модель
3
№
32
Название детали
Ось промежуточная
Заводской номер
1522-4202022
Количество на модель
3
№
33
Название детали
Кольцо
Заводской номер
021-025-25-1-4
Количество на модель
3
№
34
Название детали
Шайба
Заводской номер
ШП12
Количество на модель
6
№
35
Название детали
Болт
Заводской номер
22-60х85
Количество на модель
2
№
36
Название детали
Манжета
Заводской номер
8020-4202018
Количество на модель
2
№
37
Название детали
Шайба
Заводской номер
ШП10
Количество на модель
1
№
38
Название детали
Винт
Заводской номер
Ф80-3407133-Б
Количество на модель
6
№
40
Название детали
Хвостовик ВОМ 3 (20 шлиц)
Заводской номер
1522-4202017
Количество на модель
1
№
41
Название детали
Хвостовик ВОМ 2С (8 шлиц-1000 об/мин)
Заводской номер
1522-4202047
Количество на модель
1
№
41
Название детали
Хвостовик ВОМ 2 (21 шлиц)
Заводской номер
1021-4202017
Количество на модель
1
№
41
Название детали
Хвостовик ВОМ (8 шлиц-540 об/мин)
Заводской номер
1021-4202016
Количество на модель
1
№
41
Название детали
Кольцо стопорное
Заводской номер
220-4202027
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
М8х16
Количество на модель
2
№
43
Название детали
Колпак заднего БОМ
Заводской номер
1522-4202065
Количество на модель
1
№
44
Название детали
Шайба
Заводской номер
ШЧ8
Количество на модель
2
№
45
Название детали
Кольцо уплотнительное
Заводской номер
042-048-30-2-1
Количество на модель
1
№
46
Название детали
Кольцо
Заводской номер
2В60
Количество на модель
1
№
47
Название детали
Шарикоподшипник ГОСТ
Заводской номер
212
Количество на модель
1
№
48
Название детали
Втулка
Заводской номер
8020-4202027
Количество на модель
1
№
49
Название детали
Болт
Заводской номер
М12х40
Количество на модель
3
№
50
Название детали
Корпус
Заводской номер
1522-4202014
Количество на модель
1
№
51
Название детали
Прокладка
Заводской номер
1522-4202013
Количество на модель
1
№
52
Название детали
Винт
Заводской номер
8020-4202043
Количество на модель
1
№
53
Название детали
Втулка
Заводской номер
142-4202042
Количество на модель
1
№
54
Название детали
Кольцо
Заводской номер
86-1802047
Количество на модель
1
№
55
Название детали
Пружина
Заводской номер
8020-4202041
Количество на модель
4
№
56
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал ведущий | 1522-4202060 | 1 | 1 | |||||
| Корпус | 1522-4202020 | 1 | 1 | |||||
| Муфта переключения | 50-4202045-01 | 1 | 1 | |||||
| Фрикцион | 1522-4202030 | 1 | 1 | |||||
| 1 | Кольцо | 2В80 | 1 | 1 | 1 | |||
| 2 | Кольцо | 2В40 | 1 | 1 | 2 | |||
| 3 | Подшипник | 208 | 1 | 1 | 3 | |||
| 4 | Вал ведущий | 1522-4202011 | 1 | 1 | 4 | |||
| 5 | Кольцо | А61.03.002 | 1 | 1 | 5 | |||
| 6 | Муфта переключения | 50-4202046-Б-01 | 1 | 1 | 6 | |||
| 7 | Шарик | 7,938 | 2 | 2 | 7 | |||
| 8 | КОЛЬЦО | 80-1701382 | 1 | 1 | 8 | |||
| 9 | Поршень | 80-1701374-01 | 1 | 1 | 9 | |||
| 10 | Опора | 80-1701373 | 1 | 1 | 10 | |||
| 11 | Пружина | 80-1701395 | 16 | 16 | 11 | |||
| 12 | Кольцо | 1А80 | 1 | 1 | 12 | |||
| 13 | Подшипник | 305 | 2 | 2 | 13 | |||
| 14 | Втулка | 8020-4202032 | 1 | 1 | 14 | |||
| 15 | КОЛЬЦО | 2В62 | 1 | 1 | 15 | |||
| 16 | Муфта шлицевая | 1522-4202034 | 1 | 1 | 16 | |||
| 17 | Диск ведомый | 80-1701375 | 6 | 6 | 17 | |||
| 18 | Диск ведущий | 80-1701384 | 5 | 5 | 18 | |||
| 19 | Диск | 80-1701379-01 | 1 | 1 | 19 | |||
| 20 | Кольцо | 80-1701392 | 2 | 2 | 20 | |||
| 21 | КОЛЬЦО | 142-1701381 | 3 | 3 | 21 | |||
| 22 | Барабан | 8020-4202031-01 | 1 | 1 | 22 | |||
| 23 | Диск упорный | 80-1701379 | 1 | 1 | 23 | |||
| 24 | Поршень тормоза | 8020-4202033 | 1 | 1 | 24 | |||
| 25 | Подшипник | 113 | 1 | 1 | 25 | |||
| 26 | Кольцо | 2В65 | 1 | 1 | 26 | |||
| 27 | Шестерня | 1021-4202026 | 1 | 1 | 27 | |||
| 28 | Шестерня | 1021-4202021 | 1 | 1 | 28 | |||
| 29 | Шайба упорная | 1021-4202023 | 6 | 6 | 29 | |||
| 30 | Ролик | 5х27,8 | 114 | 114 | 30 | |||
| 31 | Шестерня | 1522-4202028 | 3 | 3 | 31 | |||
| 32 | Втулка | 1522-4202024 | 3 | 3 | 32 | |||
| 33 | Ось промежуточная | 1522-4202022 | 3 | 3 | 33 | |||
| 34 | Кольцо | 021-025-25-1-4 | 3 | 3 | 34 | |||
| 35 | Шайба | ШП12 | 6 | 6 | 35 | |||
| 36 | Болт | 22-60х85 | 2 | 2 | 36 | |||
| 37 | Манжета | 8020-4202018 | 2 | 2 | 37 | |||
| 38 | Шайба | ШП10 | 1 | 1 | 38 | |||
| 40 | Винт | Ф80-3407133-Б | 6 | 6 | 40 | |||
| 41 | Хвостовик ВОМ 3 (20 шлиц) | 1522-4202017 | 1 | 1 | 41 | |||
| 41 | Хвостовик ВОМ 2С (8 шлиц-1000 об/мин) | 1522-4202047 | 1 | 1 | 41 | |||
| 41 | Хвостовик ВОМ 2 (21 шлиц) | 1021-4202017 | 1 | 1 | 41 | |||
| 41 | Хвостовик ВОМ (8 шлиц-540 об/мин) | 1021-4202016 | 1 | 1 | 41 | |||
| 42 | Кольцо стопорное | 220-4202027 | 1 | 1 | 42 | |||
| 43 | Болт | М8х16 | 2 | 2 | 43 | |||
| 44 | Колпак заднего БОМ | 1522-4202065 | 1 | 1 | 44 | |||
| 45 | Шайба | ШЧ8 | 2 | 2 | 45 | |||
| 46 | Кольцо уплотнительное | 042-048-30-2-1 | 1 | 1 | 46 | |||
| 47 | Кольцо | 2В60 | 1 | 1 | 47 | |||
| 48 | Шарикоподшипник ГОСТ | 212 | 1 | 1 | 48 | |||
| 49 | Втулка | 8020-4202027 | 1 | 1 | 49 | |||
| 50 | Болт | М12х40 | 3 | 3 | 50 | |||
| 51 | Корпус | 1522-4202014 | 1 | 1 | 51 | |||
| 52 | Прокладка | 1522-4202013 | 1 | 1 | 52 | |||
| 53 | Винт | 8020-4202043 | 1 | 1 | 53 | |||
| 54 | Втулка | 142-4202042 | 1 | 1 | 54 | |||
| 55 | Кольцо | 86-1802047 | 1 | 1 | 55 | |||
| 56 | Пружина | 8020-4202041 | 4 | 4 | 56 |
