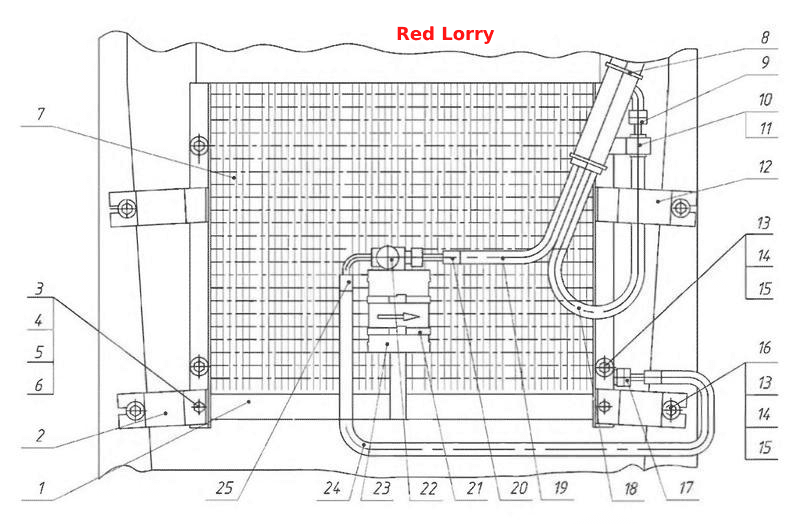

Установка конденсатора и фильтра-осушителя
100%
Название детали
Кронштейн
Заводской номер
3022-8112050
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
3022-8112110
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
M6-6gx25.88.35.019
Количество на модель
2
№
3
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
6Т
Количество на модель
2
№
6
Название детали
Конденсатор
Заводской номер
U00022437
Количество на модель
1
№
7
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
2
№
8
Название детали
Фитинг 70108FG095
Заводской номер
70108FG095
Количество на модель
1
№
9
Название детали
Хомутик
Заводской номер
923-3723012
Количество на модель
1
№
10
Название детали
Трубка
Заводской номер
3022-8100011
Количество на модель
1
№
11
Название детали
Кронштейн
Заводской номер
3022-8112110-01
Количество на модель
1
№
12
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
6
№
13
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
6
№
14
Название детали
Шайба
Заводской номер
8Т
Количество на модель
6
№
15
Название детали
Болт
Заводской номер
M8-6gx25.88.35.019
Количество на модель
2
№
16
Название детали
Фитинг 70106FG056
Заводской номер
70106FG056
Количество на модель
1
№
17
Название детали
Шланг
Заводской номер
90008GN1
Количество на модель
1
№
18
Название детали
Шланг
Заводской номер
90006 GN1
Количество на модель
1
№
19
Название детали
Фитинг
Заводской номер
70106 FG039
Количество на модель
1
№
20
Название детали
Хомут
Заводской номер
TORRO 70-90/9-C6W
Количество на модель
2
№
21
Название детали
Датчик давления
Заводской номер
Датчик давления
Количество на модель
1
№
22
Название детали
Фильтр- осушитель
Заводской номер
017051
Количество на модель
1
№
23
Название детали
Шланг
Заводской номер
90006GN1
Количество на модель
1
№
24
Название детали
Фитинг
Заводской номер
70106FG032
Количество на модель
1
№
25
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 3022-8112050 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 3022-8112110 | 1 | 1 | 2 | |||
| 3 | Винт | M6-6gx25.88.35.019 | 2 | 2 | 3 | |||
| 4 | Гайка | М6-6Н.6.019 | 2 | 2 | 4 | |||
| 5 | Шайба | С6.01.019 | 2 | 2 | 5 | |||
| 6 | Шайба | 6Т | 2 | 2 | 6 | |||
| 7 | Конденсатор | U00022437 | 1 | 1 | 7 | |||
| 8 | Манжета | 80-3723045-01 | 2 | 2 | 8 | |||
| 9 | Фитинг 70108FG095 | 70108FG095 | 1 | 1 | 9 | |||
| 10 | Хомутик | 923-3723012 | 1 | 1 | 10 | |||
| 11 | Трубка | 3022-8100011 | 1 | 1 | 11 | |||
| 12 | Кронштейн | 3022-8112110-01 | 1 | 1 | 12 | |||
| 13 | Гайка | М8-6Н.6.019 | 6 | 6 | 13 | |||
| 14 | Шайба | С8.01.019 | 6 | 6 | 14 | |||
| 15 | Шайба | 8Т | 6 | 6 | 15 | |||
| 16 | Болт | M8-6gx25.88.35.019 | 2 | 2 | 16 | |||
| 17 | Фитинг 70106FG056 | 70106FG056 | 1 | 1 | 17 | |||
| 18 | Шланг | 90008GN1 | 1 | 1 | 18 | |||
| 19 | Шланг | 90006 GN1 | 1 | 1 | 19 | |||
| 20 | Фитинг | 70106 FG039 | 1 | 1 | 20 | |||
| 21 | Хомут | TORRO 70-90/9-C6W | 2 | 2 | 21 | |||
| 22 | Датчик давления | Датчик давления | 1 | 1 | 22 | |||
| 23 | Фильтр- осушитель | 017051 | 1 | 1 | 23 | |||
| 24 | Шланг | 90006GN1 | 1 | 1 | 24 | |||
| 25 | Фитинг | 70106FG032 | 1 | 1 | 25 |
