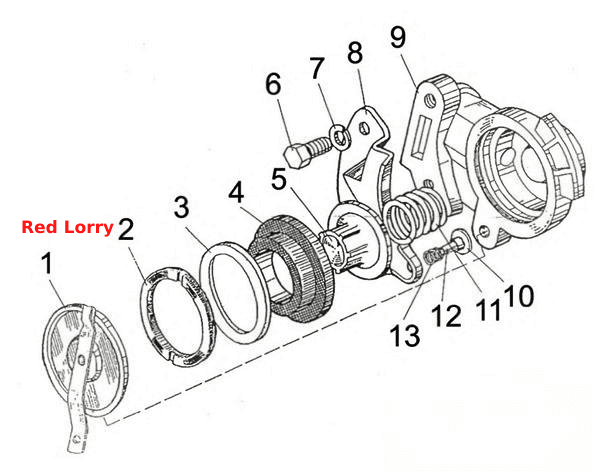

Головка соединительная
100%
Название детали
Головка соединительная
Заводской номер
80-3521010
Количество на модель
1
№
Название детали
Головка соединительная в сборе
Заводской номер
А29.76.000
Количество на модель
1
№
Название детали
Заглушка
Заводской номер
ШКЯМ 1.010-04
Количество на модель
1
№
1
Название детали
Гайка
Заводской номер
105.069.11.005
Количество на модель
1
№
2
Название детали
Прокладка
Заводской номер
105.069.11.004
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
105.069.11.003
Количество на модель
1
№
4
Название детали
Клапан
Заводской номер
ШКЯМ 186.002
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
М6х14
Количество на модель
2
№
6
Название детали
Шайба
Заводской номер
ШП6
Количество на модель
2
№
7
Название детали
Замок
Заводской номер
80-3521018
Количество на модель
1
№
8
Название детали
Корпус
Заводской номер
80-3521017
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
ШКЯМ 252.00.001
Количество на модель
1
№
10
Название детали
Пружина
Заводской номер
105.069.11.007
Количество на модель
1
№
11
Название детали
Ось
Заводской номер
ШКЯМ 252.00.003
Количество на модель
1
№
12
Название детали
Пружина
Заводской номер
ШКЯМ 252.00.002
Количество на модель
1
№
13
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Головка соединительная | 80-3521010 | 1 | 1 | |||||
| Головка соединительная в сборе | А29.76.000 | 1 | 1 | |||||
| 1 | Заглушка | ШКЯМ 1.010-04 | 1 | 1 | 1 | |||
| 2 | Гайка | 105.069.11.005 | 1 | 1 | 2 | |||
| 3 | Прокладка | 105.069.11.004 | 1 | 1 | 3 | |||
| 4 | Кольцо | 105.069.11.003 | 1 | 1 | 4 | |||
| 5 | Клапан | ШКЯМ 186.002 | 1 | 1 | 5 | |||
| 6 | Болт | М6х14 | 2 | 2 | 6 | |||
| 7 | Шайба | ШП6 | 2 | 2 | 7 | |||
| 8 | Замок | 80-3521018 | 1 | 1 | 8 | |||
| 9 | Корпус | 80-3521017 | 1 | 1 | 9 | |||
| 10 | Втулка | ШКЯМ 252.00.001 | 1 | 1 | 10 | |||
| 11 | Пружина | 105.069.11.007 | 1 | 1 | 11 | |||
| 12 | Ось | ШКЯМ 252.00.003 | 1 | 1 | 12 | |||
| 13 | Пружина | ШКЯМ 252.00.002 | 1 | 1 | 13 |
