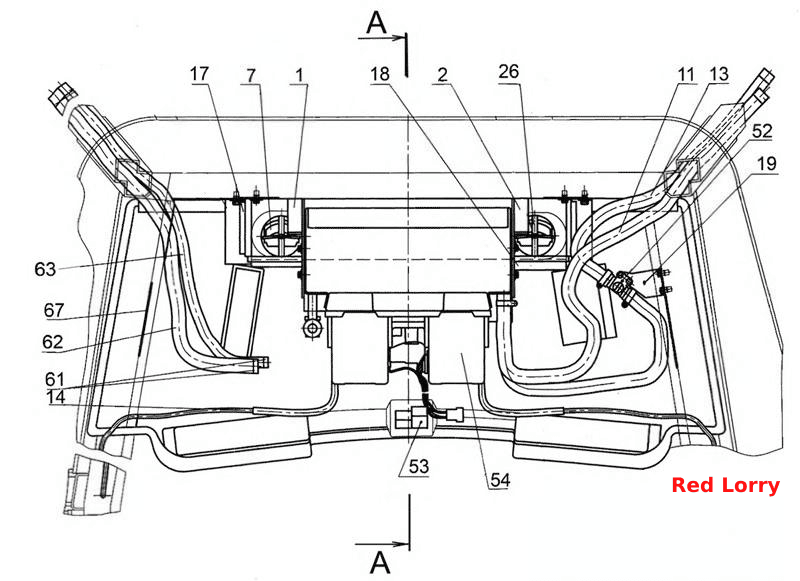

Установка отопителя-охладителя
100%
Название детали
Кронштейн
Заводской номер
3022-8101020
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
3022-8101020-01
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
3022-8101100
Количество на модель
2
№
3
Название детали
Панель
Заводской номер
1522-8101110
Количество на модель
1
№
6
Название детали
Дефлектор
Заводской номер
1522-8104100
Количество на модель
6
№
7
Название детали
Винт
Заводской номер
80-3805065-01
Количество на модель
4
№
8
Название детали
Фильтр
Заводской номер
80-8104060
Количество на модель
2
№
9
Название детали
Шланг
Заводской номер
3022-8101011
Количество на модель
1
№
11
Название детали
Шланг
Заводской номер
3022-8101011-02
Количество на модель
1
№
13
Название детали
Трубка
Заводской номер
3022-8101012
Количество на модель
2
№
14
Название детали
Стенка
Заводской номер
3022-8101017
Количество на модель
2
№
17
Название детали
Уплотнитель
Заводской номер
3022-8101018
Количество на модель
1
№
18
Название детали
Кронштейн
Заводской номер
1522-8101036
Количество на модель
1
№
19
Название детали
Уплотнитель
Заводской номер
1522-8101013-02
Количество на модель
1
№
21
Название детали
Уплотнитель
Заводской номер
1522-8101091-02
Количество на модель
1
№
23
Название детали
Решетка
Заводской номер
1522-8104023
Количество на модель
2
№
25
Название детали
Скоба
Заводской номер
1522-8104105
Количество на модель
6
№
26
Название детали
Заслонка
Заводской номер
80-8100012
Количество на модель
2
№
27
Название детали
Крышка
Заводской номер
80-8100011-Б
Количество на модель
1
№
29
Название детали
Кран
Заводской номер
ПО 11
Количество на модель
1
№
52
Название детали
Выключатель вентилятора
Заводской номер
586415
Количество на модель
1
№
53
Название детали
Климатический блок
Заводской номер
U003CF041E
Количество на модель
1
№
54
Название детали
Хомут
Заводской номер
TORRO 20-32/9-C6W
Количество на модель
2
№
61
Название детали
Шланг
Заводской номер
Шланг №10 90010GN ()
Количество на модель
1
№
62
Название детали
Шланг
Заводской номер
Шланг №6 90006GN ()
Количество на модель
1
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 3022-8101020 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 3022-8101020-01 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 3022-8101100 | 2 | 2 | 3 | |||
| 6 | Панель | 1522-8101110 | 1 | 1 | 6 | |||
| 7 | Дефлектор | 1522-8104100 | 6 | 6 | 7 | |||
| 8 | Винт | 80-3805065-01 | 4 | 4 | 8 | |||
| 9 | Фильтр | 80-8104060 | 2 | 2 | 9 | |||
| 11 | Шланг | 3022-8101011 | 1 | 1 | 11 | |||
| 13 | Шланг | 3022-8101011-02 | 1 | 1 | 13 | |||
| 14 | Трубка | 3022-8101012 | 2 | 2 | 14 | |||
| 17 | Стенка | 3022-8101017 | 2 | 2 | 17 | |||
| 18 | Уплотнитель | 3022-8101018 | 1 | 1 | 18 | |||
| 19 | Кронштейн | 1522-8101036 | 1 | 1 | 19 | |||
| 21 | Уплотнитель | 1522-8101013-02 | 1 | 1 | 21 | |||
| 23 | Уплотнитель | 1522-8101091-02 | 1 | 1 | 23 | |||
| 25 | Решетка | 1522-8104023 | 2 | 2 | 25 | |||
| 26 | Скоба | 1522-8104105 | 6 | 6 | 26 | |||
| 27 | Заслонка | 80-8100012 | 2 | 2 | 27 | |||
| 29 | Крышка | 80-8100011-Б | 1 | 1 | 29 | |||
| 52 | Кран | ПО 11 | 1 | 1 | 52 | |||
| 53 | Выключатель вентилятора | 586415 | 1 | 1 | 53 | |||
| 54 | Климатический блок | U003CF041E | 1 | 1 | 54 | |||
| 61 | Хомут | TORRO 20-32/9-C6W | 2 | 2 | 61 | |||
| 62 | Шланг | Шланг №10 90010GN () | 1 | 1 | 62 | |||
| 63 | Шланг | Шланг №6 90006GN () | 1 | 1 | 63 |
