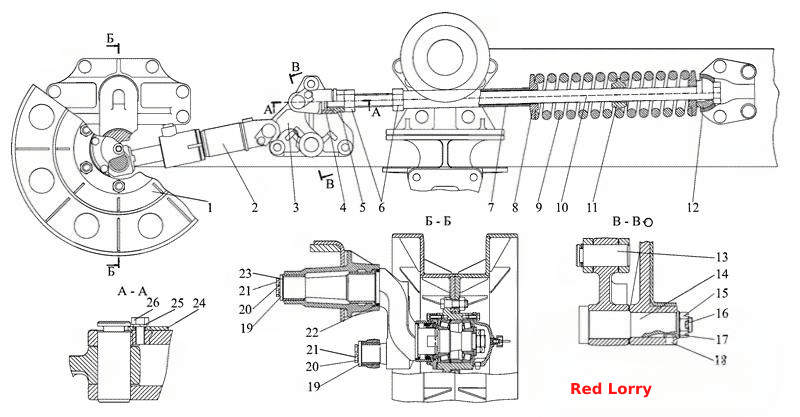

Механизм натяжения гусеницы
100%
Название детали
Механизм натяжения гусеницы
Заводской номер
2103-3211010
Количество на модель
1
№
Название детали
Амортизатор
Заводской номер
2103-3211085
Количество на модель
1
№
Название детали
Колесо направляющее
Заводской номер
2103-3211030
Количество на модель
1
№
1
Название детали
Гидроцилиндр
Заводской номер
ГВАЯ 002-00.000
Количество на модель
1
№
2
Название детали
Звено промежуточное
Заводской номер
1802-3211013
Количество на модель
1
№
3
Название детали
Вилка
Заводской номер
1802-3211011-Б
Количество на модель
1
№
4
Название детали
Гайка регулировочная
Заводской номер
1802-3211092
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
1802-3211094
Количество на модель
2
№
6
Название детали
Труба
Заводской номер
1802-3211091
Количество на модель
1
№
7
Название детали
Упор
Заводской номер
2103-3211087
Количество на модель
2
№
8
Название детали
Пружина
Заводской номер
1802-3211089
Количество на модель
1
№
9
Название детали
Болт натяжной
Заводской номер
1802-3211086
Количество на модель
1
№
10
Название детали
Втулка опорная
Заводской номер
1802-3211093
Количество на модель
1
№
11
Название детали
Подпятник
Заводской номер
1802-3211088
Количество на модель
1
№
12
Название детали
Палец
Заводской номер
1802-3211016
Количество на модель
2
№
13
Название детали
Ось звена
Заводской номер
1802-3211015
Количество на модель
1
№
14
Название детали
Орех
Заводской номер
М24х2-6Н.04.019
Количество на модель
1
№
15
Название детали
Шплинт
Заводской номер
5x36.019
Количество на модель
1
№
16
Название детали
Шайба
Заводской номер
С24.01.019
Количество на модель
1
№
17
Название детали
Сухарь
Заводской номер
1802-3211012
Количество на модель
1
№
18
Название детали
Шайба упорная
Заводской номер
1802-3211017
Количество на модель
2
№
19
Название детали
Шайба 12ОТ
Заводской номер
4598166068
Количество на модель
6
№
20
Название детали
Болт
Заводской номер
M12-6gx25.88.35.019
Количество на модель
6
№
21
Название детали
Кольцо
Заводской номер
1802-3211021
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
1802-3211018
Количество на модель
4
№
23
Название детали
Планка
Заводской номер
1802-3211014
Количество на модель
2
№
24
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
M10-6gx16.88.35.019
Количество на модель
2
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм натяжения гусеницы | 2103-3211010 | 1 | 1 | |||||
| Амортизатор | 2103-3211085 | 1 | 1 | |||||
| 1 | Колесо направляющее | 2103-3211030 | 1 | 1 | 1 | |||
| 2 | Гидроцилиндр | ГВАЯ 002-00.000 | 1 | 1 | 2 | |||
| 3 | Звено промежуточное | 1802-3211013 | 1 | 1 | 3 | |||
| 4 | Вилка | 1802-3211011-Б | 1 | 1 | 4 | |||
| 5 | Гайка регулировочная | 1802-3211092 | 1 | 1 | 5 | |||
| 6 | Гайка | 1802-3211094 | 2 | 2 | 6 | |||
| 7 | Труба | 1802-3211091 | 1 | 1 | 7 | |||
| 8 | Упор | 2103-3211087 | 2 | 2 | 8 | |||
| 9 | Пружина | 1802-3211089 | 1 | 1 | 9 | |||
| 10 | Болт натяжной | 1802-3211086 | 1 | 1 | 10 | |||
| 11 | Втулка опорная | 1802-3211093 | 1 | 1 | 11 | |||
| 12 | Подпятник | 1802-3211088 | 1 | 1 | 12 | |||
| 13 | Палец | 1802-3211016 | 2 | 2 | 13 | |||
| 14 | Ось звена | 1802-3211015 | 1 | 1 | 14 | |||
| 15 | Орех | М24х2-6Н.04.019 | 1 | 1 | 15 | |||
| 16 | Шплинт | 5x36.019 | 1 | 1 | 16 | |||
| 17 | Шайба | С24.01.019 | 1 | 1 | 17 | |||
| 18 | Сухарь | 1802-3211012 | 1 | 1 | 18 | |||
| 19 | Шайба упорная | 1802-3211017 | 2 | 2 | 19 | |||
| 20 | Шайба 12ОТ | 4598166068 | 6 | 6 | 20 | |||
| 21 | Болт | M12-6gx25.88.35.019 | 6 | 6 | 21 | |||
| 22 | Кольцо | 1802-3211021 | 1 | 1 | 22 | |||
| 23 | Прокладка | 1802-3211018 | 4 | 4 | 23 | |||
| 24 | Планка | 1802-3211014 | 2 | 2 | 24 | |||
| 25 | Шайба ОСТ 37.001.115-75 | 10ОТ | 2 | 2 | 25 | |||
| 26 | Болт | M10-6gx16.88.35.019 | 2 | 2 | 26 |
