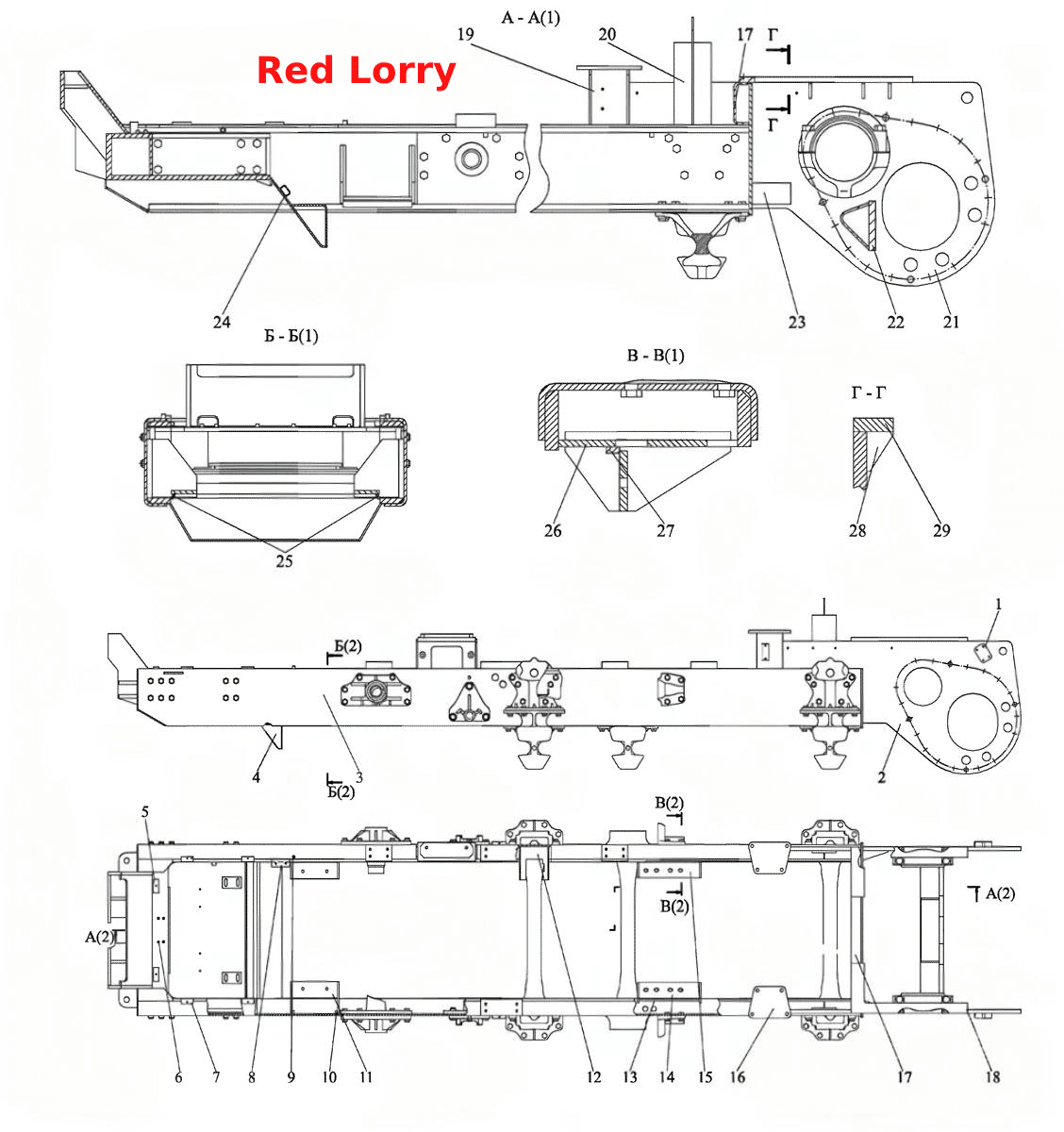

Рама
100%
Название детали
Рама
Заводской номер
2103-2800010
Количество на модель
1
№
Название детали
Платик
Заводской номер
2103-8403141
Количество на модель
2
№
1
Название детали
Фланец
Заводской номер
2103-2800030
Количество на модель
1
№
2
Название детали
Рама
Заводской номер
2103-2800020
Количество на модель
1
№
3
Название детали
Ребро
Заводской номер
2103-2800141
Количество на модель
2
№
4
Название детали
Кронштейн
Заводской номер
2103-8400501
Количество на модель
2
№
5
Название детали
Бонка
Заводской номер
363-0001001-03
Количество на модель
4
№
6
Название детали
Платик
Заводской номер
2103-8400502
Количество на модель
4
№
7
Название детали
Платик
Заводской номер
2103-8402091
Количество на модель
2
№
8
Название детали
Бонка
Заводской номер
363-0001001-13
Количество на модель
2
№
9
Название детали
Компенсатор
Заводской номер
2103-2803011
Количество на модель
4
№
10
Название детали
Опора
Заводской номер
2103-2803020
Количество на модель
2
№
11
Название детали
Кронштейн
Заводской номер
2103-1824002
Количество на модель
1
№
12
Название детали
Стенка
Заводской номер
2103-2800149-01
Количество на модель
1
№
13
Название детали
Опора
Заводской номер
2103-2803025-01
Количество на модель
1
№
14
Название детали
Опора
Заводской номер
2103-2803025
Количество на модель
1
№
15
Название детали
Опора
Заводской номер
2103-2800080
Количество на модель
1
№
16
Название детали
Поперечина
Заводской номер
2103-2800045
Количество на модель
1
№
17
Название детали
Планка
Заводской номер
2103-2800049-01
Количество на модель
1
№
18
Название детали
Опора
Заводской номер
2103-2800080-01
Количество на модель
1
№
19
Название детали
Опора
Заводской номер
2103-2800055
Количество на модель
2
№
20
Название детали
Фланец
Заводской номер
2103-2800030-01
Количество на модель
1
№
21
Название детали
Поперечина
Заводской номер
2103-2800040
Количество на модель
1
№
22
Название детали
Вставка
Заводской номер
2102-2800016
Количество на модель
2
№
23
Название детали
Балка
Заводской номер
2103-2800140
Количество на модель
1
№
24
Название детали
Компенсатор
Заводской номер
2103-2803011-02
Количество на модель
2
№
25
Название детали
Стенка
Заводской номер
2103-2800149
Количество на модель
1
№
26
Название детали
Компенсатор
Заводской номер
2103-2803011-01
Количество на модель
2
№
27
Название детали
Ребро
Заводской номер
2102-2800017
Количество на модель
6
№
28
Название детали
Планка
Заводской номер
2103-2800049
Количество на модель
1
№
29
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Рама | 2103-2800010 | 1 | 1 | |||||
| 1 | Платик | 2103-8403141 | 2 | 2 | 1 | |||
| 2 | Фланец | 2103-2800030 | 1 | 1 | 2 | |||
| 3 | Рама | 2103-2800020 | 1 | 1 | 3 | |||
| 4 | Ребро | 2103-2800141 | 2 | 2 | 4 | |||
| 5 | Кронштейн | 2103-8400501 | 2 | 2 | 5 | |||
| 6 | Бонка | 363-0001001-03 | 4 | 4 | 6 | |||
| 7 | Платик | 2103-8400502 | 4 | 4 | 7 | |||
| 8 | Платик | 2103-8402091 | 2 | 2 | 8 | |||
| 9 | Бонка | 363-0001001-13 | 2 | 2 | 9 | |||
| 10 | Компенсатор | 2103-2803011 | 4 | 4 | 10 | |||
| 11 | Опора | 2103-2803020 | 2 | 2 | 11 | |||
| 12 | Кронштейн | 2103-1824002 | 1 | 1 | 12 | |||
| 13 | Стенка | 2103-2800149-01 | 1 | 1 | 13 | |||
| 14 | Опора | 2103-2803025-01 | 1 | 1 | 14 | |||
| 15 | Опора | 2103-2803025 | 1 | 1 | 15 | |||
| 16 | Опора | 2103-2800080 | 1 | 1 | 16 | |||
| 17 | Поперечина | 2103-2800045 | 1 | 1 | 17 | |||
| 18 | Планка | 2103-2800049-01 | 1 | 1 | 18 | |||
| 19 | Опора | 2103-2800080-01 | 1 | 1 | 19 | |||
| 20 | Опора | 2103-2800055 | 2 | 2 | 20 | |||
| 21 | Фланец | 2103-2800030-01 | 1 | 1 | 21 | |||
| 22 | Поперечина | 2103-2800040 | 1 | 1 | 22 | |||
| 23 | Вставка | 2102-2800016 | 2 | 2 | 23 | |||
| 24 | Балка | 2103-2800140 | 1 | 1 | 24 | |||
| 25 | Компенсатор | 2103-2803011-02 | 2 | 2 | 25 | |||
| 26 | Стенка | 2103-2800149 | 1 | 1 | 26 | |||
| 27 | Компенсатор | 2103-2803011-01 | 2 | 2 | 27 | |||
| 28 | Ребро | 2102-2800017 | 6 | 6 | 28 | |||
| 29 | Планка | 2103-2800049 | 1 | 1 | 29 |
