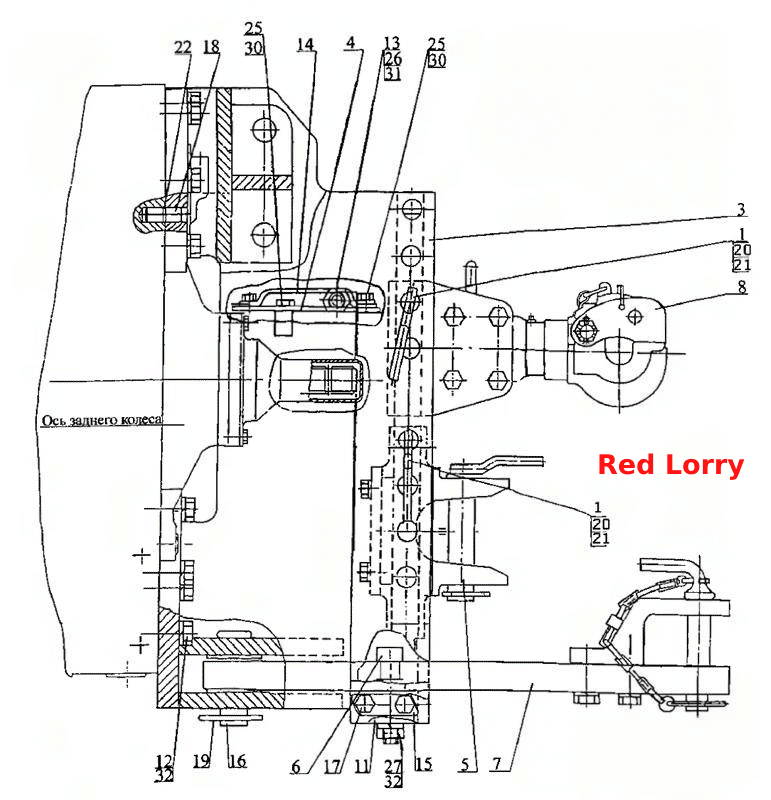

Тягово-сцепное устройство
100%
Название детали
Тягово-сцепное устройство
Заводской номер
2522-2707010
Количество на модель
№
Название детали
Палец
Заводской номер
2522-2707030
Количество на модель
2
№
1
Название детали
Кронштейн
Заводской номер
2522-2707060
Количество на модель
1
№
3
Название детали
Щиток
Заводской номер
2522-2707100
Количество на модель
1
№
4
Название детали
Вилка
Заводской номер
2522-2707110
Количество на модель
1
№
5
Название детали
Скоба
Заводской номер
2522-2707120
Количество на модель
1
№
6
Название детали
Тяга
Заводской номер
2522-2707150
Количество на модель
1
№
7
Название детали
Крюк
Заводской номер
2522-2707250
Количество на модель
1
№
8
Название детали
Поперечина
Заводской номер
2522-2707011
Количество на модель
1
№
11
Название детали
Болт
Заводской номер
70-4605036-03
Количество на модель
18
№
12
Название детали
Стяжка
Заводской номер
2522-2707072
Количество на модель
1
№
13
Название детали
Скоба
Заводской номер
2522-2707073
Количество на модель
2
№
14
Название детали
Пластина
Заводской номер
2522-2707076
Количество на модель
2
№
15
Название детали
Палец
Заводской номер
2522-2707127
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
2522-2707133
Количество на модель
4
№
17
Название детали
Штифт
Заводской номер
50-4605027
Количество на модель
2
№
18
Название детали
Шплинт
Заводской номер
1321-2707042
Количество на модель
1
№
19
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
2
№
20
Название детали
Чека
Заводской номер
А61.05.005
Количество на модель
2
№
21
Название детали
Кольцо
Заводской номер
54.38.619
Количество на модель
2
№
22
Название детали
Болт
Заводской номер
M6-6gx12.88.35.019
Количество на модель
6
№
25
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
2
№
26
Название детали
Гайка
Заводской номер
М20-6Н.6.019
Количество на модель
2
№
27
Название детали
Шайба
Заводской номер
6Т
Количество на модель
6
№
30
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
16ОТ
Количество на модель
2
№
31
Название детали
Шайба
Заводской номер
20ОТ
Количество на модель
20
№
32
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-сцепное устройство | 2522-2707010 | |||||||
| 1 | Палец | 2522-2707030 | 2 | 2 | 1 | |||
| 3 | Кронштейн | 2522-2707060 | 1 | 1 | 3 | |||
| 4 | Щиток | 2522-2707100 | 1 | 1 | 4 | |||
| 5 | Вилка | 2522-2707110 | 1 | 1 | 5 | |||
| 6 | Скоба | 2522-2707120 | 1 | 1 | 6 | |||
| 7 | Тяга | 2522-2707150 | 1 | 1 | 7 | |||
| 8 | Крюк | 2522-2707250 | 1 | 1 | 8 | |||
| 11 | Поперечина | 2522-2707011 | 1 | 1 | 11 | |||
| 12 | Болт | 70-4605036-03 | 18 | 18 | 12 | |||
| 13 | Стяжка | 2522-2707072 | 1 | 1 | 13 | |||
| 14 | Скоба | 2522-2707073 | 2 | 2 | 14 | |||
| 15 | Пластина | 2522-2707076 | 2 | 2 | 15 | |||
| 16 | Палец | 2522-2707127 | 1 | 1 | 16 | |||
| 17 | Болт | 2522-2707133 | 4 | 4 | 17 | |||
| 18 | Штифт | 50-4605027 | 2 | 2 | 18 | |||
| 19 | Шплинт | 1321-2707042 | 1 | 1 | 19 | |||
| 20 | Кольцо | А61.05.004 | 2 | 2 | 20 | |||
| 21 | Чека | А61.05.005 | 2 | 2 | 21 | |||
| 22 | Кольцо | 54.38.619 | 2 | 2 | 22 | |||
| 25 | Болт | M6-6gx12.88.35.019 | 6 | 6 | 25 | |||
| 26 | Гайка | М16-6Н.6.019 | 2 | 2 | 26 | |||
| 27 | Гайка | М20-6Н.6.019 | 2 | 2 | 27 | |||
| 30 | Шайба | 6Т | 6 | 6 | 30 | |||
| 31 | Шайба ОСТ 37.001.115-75 | 16ОТ | 2 | 2 | 31 | |||
| 32 | Шайба | 20ОТ | 20 | 20 | 32 |
