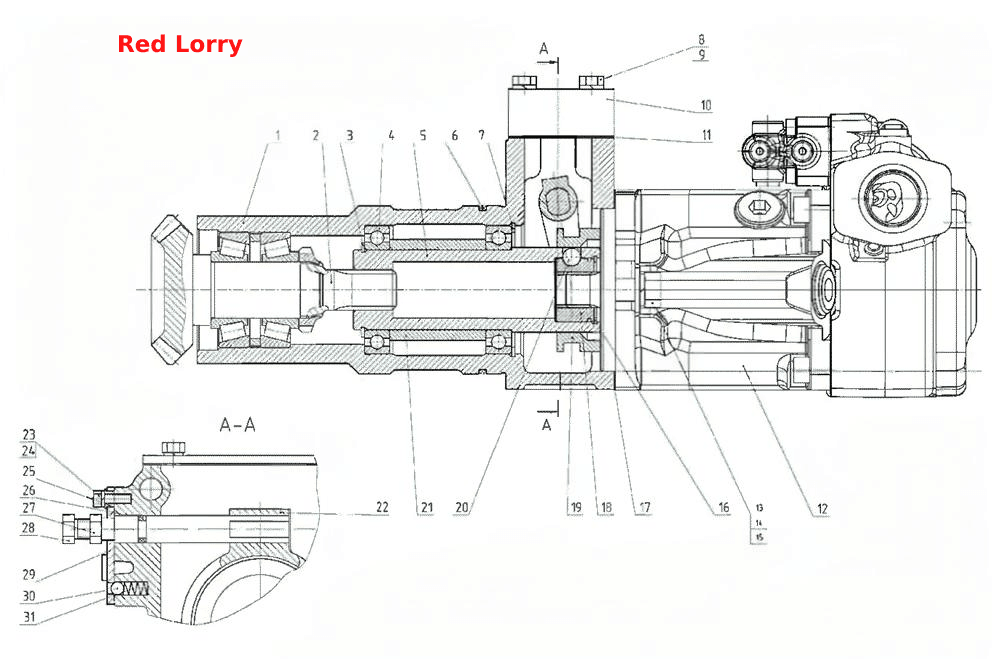

Привод насоса переменной подачи
100%
Название детали
Привод насоса
Заводской номер
2822-4604010
Количество на модель
№
Название детали
Корпус
Заводской номер
2522-4604011Б-01
Количество на модель
1
№
1
Название детали
Шестерня ведомая
Заводской номер
2522-4604040
Количество на модель
1
№
2
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
3
Название детали
Подшипник ГОСТ 8338-75
Заводской номер
110
Количество на модель
2
№
4
Название детали
Вал
Заводской номер
2522-4604012-Б
Количество на модель
1
№
5
Название детали
Кольцо
Заводской номер
099-105-36-2-2
Количество на модель
1
№
6
Название детали
КОЛЬЦО
Заводской номер
С80
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
M8-6gx45.88.35.019
Количество на модель
4
№
8
Название детали
Шайба
Заводской номер
8Т
Количество на модель
4
№
9
Название детали
Плита
Заводской номер
2822-4637131
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
2522-4604016
Количество на модель
1
№
11
Название детали
Насос
Заводской номер
A10CN0 45/52R-XR07H503D-S1958
Количество на модель
1
№
12
Название детали
Болт
Заводской номер
M14-6gx35.88.35.019
Количество на модель
2
№
13
Название детали
Шайба
Заводской номер
С.14.01.019
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
140Т
Количество на модель
2
№
15
Название детали
Кольцо
Заводской номер
В40
Количество на модель
1
№
16
Название детали
Прокладка
Заводской номер
2822-4604018
Количество на модель
1
№
17
Название детали
Втулка
Заводской номер
2822-4604013
Количество на модель
1
№
18
Название детали
Муфта
Заводской номер
85-4604017
Количество на модель
1
№
19
Название детали
Шарик
Заводской номер
11,112-100
Количество на модель
5
№
20
Название детали
Втулка
Заводской номер
2522-4604014
Количество на модель
1
№
21
Название детали
Вилка
Заводской номер
85-4604030
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
M6-6gx16.88.35.019
Количество на модель
1
№
23
Название детали
Шайба
Заводской номер
6Т
Количество на модель
1
№
24
Название детали
Втулка
Заводской номер
822-4604019
Количество на модель
1
№
25
Название детали
КОЛЬЦО
Заводской номер
013-017-25-2-2
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
M10-6gx30.88.35.019
Количество на модель
1
№
28
Название детали
Рычаг
Заводской номер
2522-4604020
Количество на модель
1
№
29
Название детали
Шарик
Заводской номер
7,938-100
Количество на модель
1
№
30
Название детали
Пружина
Заводской номер
80-3405044
Количество на модель
1
№
31
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Привод насоса | 2822-4604010 | |||||||
| 1 | Корпус | 2522-4604011Б-01 | 1 | 1 | 1 | |||
| 2 | Шестерня ведомая | 2522-4604040 | 1 | 1 | 2 | |||
| 3 | Кольцо | 2С50 | 1 | 1 | 3 | |||
| 4 | Подшипник ГОСТ 8338-75 | 110 | 2 | 2 | 4 | |||
| 5 | Вал | 2522-4604012-Б | 1 | 1 | 5 | |||
| 6 | Кольцо | 099-105-36-2-2 | 1 | 1 | 6 | |||
| 7 | КОЛЬЦО | С80 | 1 | 1 | 7 | |||
| 8 | Болт | M8-6gx45.88.35.019 | 4 | 4 | 8 | |||
| 9 | Шайба | 8Т | 4 | 4 | 9 | |||
| 10 | Плита | 2822-4637131 | 1 | 1 | 10 | |||
| 11 | Прокладка | 2522-4604016 | 1 | 1 | 11 | |||
| 12 | Насос | A10CN0 45/52R-XR07H503D-S1958 | 1 | 1 | 12 | |||
| 13 | Болт | M14-6gx35.88.35.019 | 2 | 2 | 13 | |||
| 14 | Шайба | С.14.01.019 | 2 | 2 | 14 | |||
| 15 | Шайба | 140Т | 2 | 2 | 15 | |||
| 16 | Кольцо | В40 | 1 | 1 | 16 | |||
| 17 | Прокладка | 2822-4604018 | 1 | 1 | 17 | |||
| 18 | Втулка | 2822-4604013 | 1 | 1 | 18 | |||
| 19 | Муфта | 85-4604017 | 1 | 1 | 19 | |||
| 20 | Шарик | 11,112-100 | 5 | 5 | 20 | |||
| 21 | Втулка | 2522-4604014 | 1 | 1 | 21 | |||
| 22 | Вилка | 85-4604030 | 1 | 1 | 22 | |||
| 23 | Болт | M6-6gx16.88.35.019 | 1 | 1 | 23 | |||
| 24 | Шайба | 6Т | 1 | 1 | 24 | |||
| 25 | Втулка | 822-4604019 | 1 | 1 | 25 | |||
| 26 | КОЛЬЦО | 013-017-25-2-2 | 1 | 1 | 26 | |||
| 27 | Гайка | М10-6Н.6.019 | 1 | 1 | 27 | |||
| 28 | Болт | M10-6gx30.88.35.019 | 1 | 1 | 28 | |||
| 29 | Рычаг | 2522-4604020 | 1 | 1 | 29 | |||
| 30 | Шарик | 7,938-100 | 1 | 1 | 30 | |||
| 31 | Пружина | 80-3405044 | 1 | 1 | 31 |
