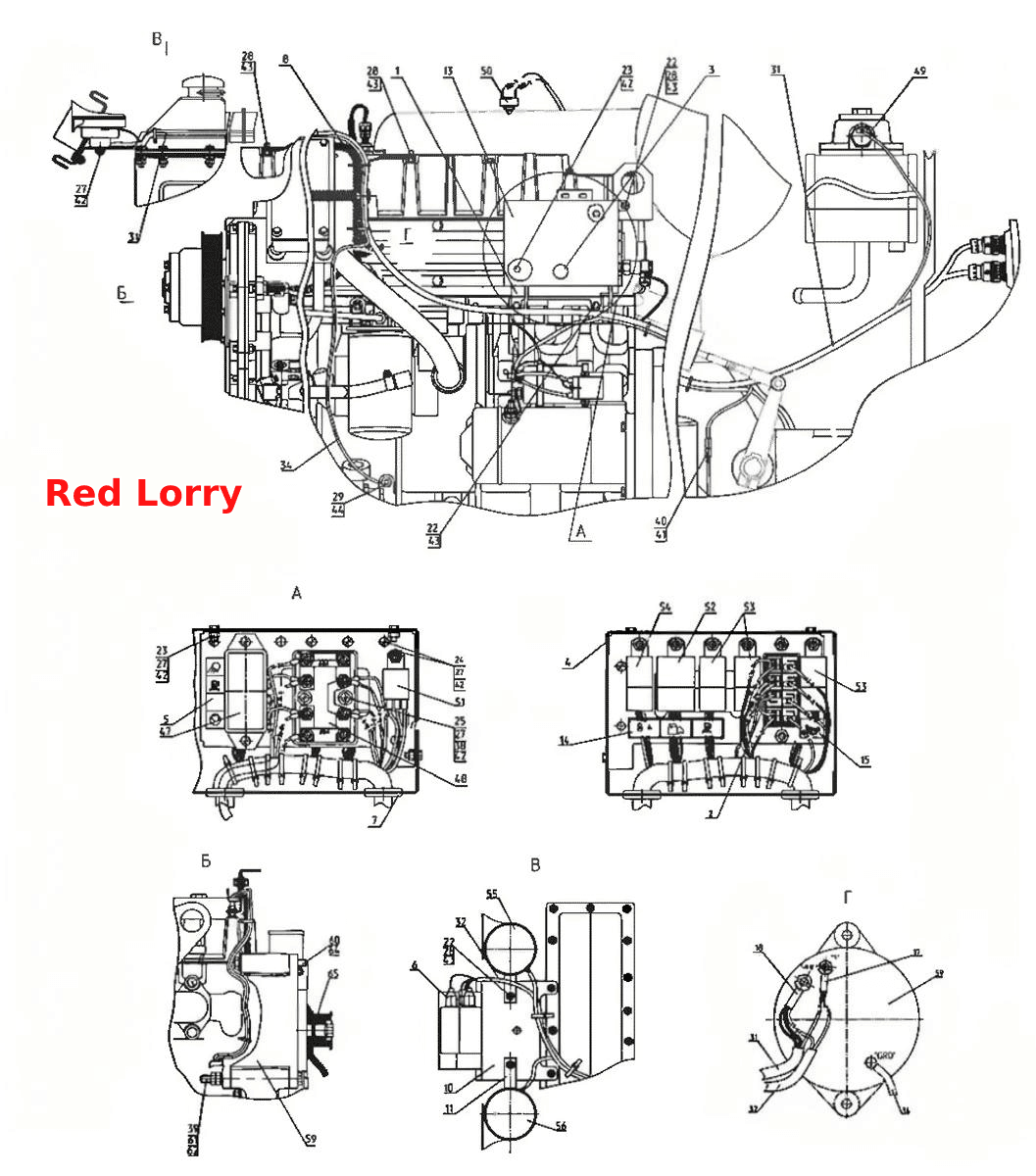

Электрооборудование двигателя (2522ДВ/2522.1/3022ДВ/3022.1)
100%
Название детали
Кронштейн
Заводской номер
3022-3747010
Количество на модель
1
№
1
Название детали
Провод
Заводской номер
80-3724410-06
Количество на модель
1
№
2
Название детали
Винт
Заводской номер
80-3805065
Количество на модель
1
№
3
Название детали
Коробка
Заводской номер
1522-3747010
Количество на модель
1
№
4
Название детали
Табличка
Заводской номер
3022-3722011-Б
Количество на модель
1
№
5
Название детали
Наконечник
Заводской номер
70-3723035
Количество на модель
2
№
6
Название детали
Втулка
Заводской номер
70-3723042-02
Количество на модель
2
№
7
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
26
№
8
Название детали
Кронштейн
Заводской номер
1221-3759011
Количество на модель
1
№
10
Название детали
Пластина
Заводской номер
1522-3721011
Количество на модель
2
№
11
Название детали
Панель
Заводской номер
1522-3747011
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
1522-3747013
Количество на модель
1
№
13
Название детали
Табличка
Заводской номер
2522ДВ-3747026
Количество на модель
1
№
14
Название детали
Табличка
Заводской номер
2522ДВ-3747027
Количество на модель
1
№
15
Название детали
Наконечник
Заводской номер
54.24.445-Б
Количество на модель
1
№
17
Название детали
Наконечник резиновый
Заводской номер
ТМ-59-6000-38
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
5
№
22
Название детали
Болт
Заводской номер
M6-6gx14.88.35.019
Количество на модель
9
№
23
Название детали
Винт
Заводской номер
B.M6-6gx10.58.019
Количество на модель
6
№
24
Название детали
Винт
Заводской номер
B.M6-6gx20.58.019
Количество на модель
4
№
25
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
15
№
27
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
5
№
28
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
1
№
29
Название детали
Жгут
Заводской номер
3022ДВ.1-3724365-Б
Количество на модель
1
№
31
Название детали
Жгут
Заводской номер
3022-3724365-Б
Количество на модель
1
№
31
Название детали
Жгут
Заводской номер
2522-3724345-В
Количество на модель
1
№
32
Название детали
Провод
Заводской номер
2522ДВ-3724343
Количество на модель
1
№
34
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
1
№
38
Название детали
Шайба
Заводской номер
С14.01.019
Количество на модель
1
№
39
Название детали
Штекер
Заводской номер
4573738008
Количество на модель
1
№
40
Название детали
Колодка соединительная
Заводской номер
4573739001
Количество на модель
1
№
41
Название детали
Шайба
Заводской номер
6Т
Количество на модель
19
№
42
Название детали
Шайба
Заводской номер
8Т
Количество на модель
1
№
43
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
1
№
44
Название детали
Блок предохранителей
Заводской номер
БП-11-05
Количество на модель
1
№
47
Название детали
Блок предохранителей
Заводской номер
БП-3-1
Количество на модель
1
№
48
Название детали
Датчик аварийного давления масла
Заводской номер
ДАДМ-03
Количество на модель
1
№
49
Название детали
Датчик засоренности воздушного фильтра
Заводской номер
ДСФ-65
Количество на модель
1
№
50
Название детали
Реле на замыкание
Заводской номер
711.3747-01
Количество на модель
1
№
51
Название детали
Реле стартера
Заводской номер
738.3747-30
Количество на модель
1
№
52
Название детали
Реле
Заводской номер
902.3747-10
Количество на модель
1
№
53
Название детали
Реле на размыкание 20А
Заводской номер
902.3747-20
Количество на модель
1
№
54
Название детали
Сигнал звуковой рупорный низкотональный
Заводской номер
С-308
Количество на модель
1
№
55
Название детали
Сигнал звуковой рупорный высокотональный
Заводской номер
С-309
Количество на модель
1
№
56
Название детали
Преобразователь напряжения
Заводской номер
191.3759-01
Количество на модель
1
№
57
Название детали
Генератор
Заводской номер
22SI,150А
Количество на модель
1
№
59
Название детали
Болт
Заводской номер
24868R1
Количество на модель
1
№
60
Название детали
Болт
Заводской номер
25296R1
Количество на модель
1
№
61
Название детали
Гайка
Заводской номер
25226R1
Количество на модель
2
№
62
Название детали
Шайба
Заводской номер
26273R1
Количество на модель
2
№
64
Название детали
Шкив
Заводской номер
185421С1
Количество на модель
1
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 3022-3747010 | 1 | 1 | 1 | |||
| 2 | Провод | 80-3724410-06 | 1 | 1 | 2 | |||
| 3 | Винт | 80-3805065 | 1 | 1 | 3 | |||
| 4 | Коробка | 1522-3747010 | 1 | 1 | 4 | |||
| 5 | Табличка | 3022-3722011-Б | 1 | 1 | 5 | |||
| 6 | Наконечник | 70-3723035 | 2 | 2 | 6 | |||
| 7 | Втулка | 70-3723042-02 | 2 | 2 | 7 | |||
| 8 | Манжета | 80-3723045-01 | 26 | 26 | 8 | |||
| 10 | Кронштейн | 1221-3759011 | 1 | 1 | 10 | |||
| 11 | Пластина | 1522-3721011 | 2 | 2 | 11 | |||
| 12 | Панель | 1522-3747011 | 1 | 1 | 12 | |||
| 13 | Крышка | 1522-3747013 | 1 | 1 | 13 | |||
| 14 | Табличка | 2522ДВ-3747026 | 1 | 1 | 14 | |||
| 15 | Табличка | 2522ДВ-3747027 | 1 | 1 | 15 | |||
| 17 | Наконечник | 54.24.445-Б | 1 | 1 | 17 | |||
| 18 | Наконечник резиновый | ТМ-59-6000-38 | 1 | 1 | 18 | |||
| 22 | Болт | M8-6gx20.88.35.019 | 5 | 5 | 22 | |||
| 23 | Болт | M6-6gx14.88.35.019 | 9 | 9 | 23 | |||
| 24 | Винт | B.M6-6gx10.58.019 | 6 | 6 | 24 | |||
| 25 | Винт | B.M6-6gx20.58.019 | 4 | 4 | 25 | |||
| 27 | Гайка | М6-6Н.6.019 | 15 | 15 | 27 | |||
| 28 | Гайка | М8-6Н.6.019 | 5 | 5 | 28 | |||
| 29 | Гайка | М10-6Н.6.019 | 1 | 1 | 29 | |||
| 31 | Жгут | 3022ДВ.1-3724365-Б | 1 | 1 | 31 | |||
| 31 | Жгут | 3022-3724365-Б | 1 | 1 | 31 | |||
| 32 | Жгут | 2522-3724345-В | 1 | 1 | 32 | |||
| 34 | Провод | 2522ДВ-3724343 | 1 | 1 | 34 | |||
| 38 | Шайба | С6.01.019 | 1 | 1 | 38 | |||
| 39 | Шайба | С14.01.019 | 1 | 1 | 39 | |||
| 40 | Штекер | 4573738008 | 1 | 1 | 40 | |||
| 41 | Колодка соединительная | 4573739001 | 1 | 1 | 41 | |||
| 42 | Шайба | 6Т | 19 | 19 | 42 | |||
| 43 | Шайба | 8Т | 1 | 1 | 43 | |||
| 44 | Шайба ОСТ 37.001.115-75 | 10ОТ | 1 | 1 | 44 | |||
| 47 | Блок предохранителей | БП-11-05 | 1 | 1 | 47 | |||
| 48 | Блок предохранителей | БП-3-1 | 1 | 1 | 48 | |||
| 49 | Датчик аварийного давления масла | ДАДМ-03 | 1 | 1 | 49 | |||
| 50 | Датчик засоренности воздушного фильтра | ДСФ-65 | 1 | 1 | 50 | |||
| 51 | Реле на замыкание | 711.3747-01 | 1 | 1 | 51 | |||
| 52 | Реле стартера | 738.3747-30 | 1 | 1 | 52 | |||
| 53 | Реле | 902.3747-10 | 1 | 1 | 53 | |||
| 54 | Реле на размыкание 20А | 902.3747-20 | 1 | 1 | 54 | |||
| 55 | Сигнал звуковой рупорный низкотональный | С-308 | 1 | 1 | 55 | |||
| 56 | Сигнал звуковой рупорный высокотональный | С-309 | 1 | 1 | 56 | |||
| 57 | Преобразователь напряжения | 191.3759-01 | 1 | 1 | 57 | |||
| 59 | Генератор | 22SI,150А | 1 | 1 | 59 | |||
| 60 | Болт | 24868R1 | 1 | 1 | 60 | |||
| 61 | Болт | 25296R1 | 1 | 1 | 61 | |||
| 62 | Гайка | 25226R1 | 2 | 2 | 62 | |||
| 64 | Шайба | 26273R1 | 2 | 2 | 64 | |||
| 65 | Шкив | 185421С1 | 1 | 1 | 65 |
