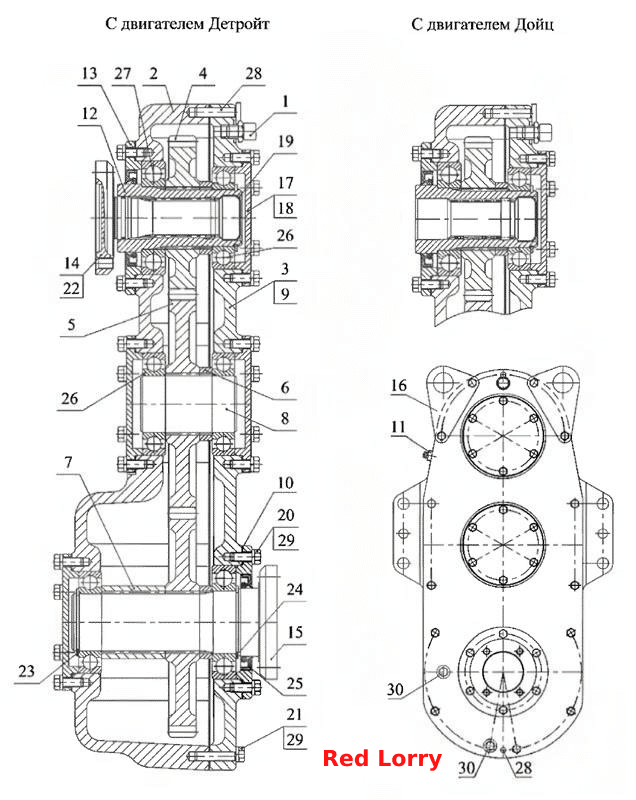

Передний ВОМ, редуктор 2822-4209010/2822ДЦ-4209010
100%
Название детали
Редуктор
Заводской номер
2822-42090101
Количество на модель
1
№
Название детали
Редуктор
Заводской номер
2822ДЦ-42090102
Количество на модель
1
№
Название детали
Сапун MINTOR
Заводской номер
TSS06-1/8
Количество на модель
1
№
1
Название детали
Корпус
Заводской номер
2822-4209023
Количество на модель
1
№
2
Название детали
Крышка
Заводской номер
2822-4209024
Количество на модель
1
№
3
Название детали
Шестерня
Заводской номер
2522-4209026
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
2522-4209027
Количество на модель
2
№
5
Название детали
Втулка
Заводской номер
2522-4209028
Количество на модель
3
№
6
Название детали
Втулка
Заводской номер
2522-4209029
Количество на модель
1
№
7
Название детали
Вал
Заводской номер
2522-4209031
Количество на модель
1
№
8
Название детали
Прокладка
Заводской номер
2522-4209032
Количество на модель
1
№
9
Название детали
Прокладка
Заводской номер
2522-4209033
Количество на модель
2
№
10
Название детали
Пробка
Заводской номер
ПККГ3/8
Количество на модель
1
№
11
Название детали
Вал
Заводской номер
2822-4209036
Количество на модель
1
№
12
Название детали
Крышка
Заводской номер
2522-4209038
Количество на модель
2
№
13
Название детали
Вал
Заводской номер
2822-42090371
Количество на модель
1
№
14
Название детали
Вал
Заводской номер
2522-4209037
Количество на модель
1
№
15
Название детали
Ухо
Заводской номер
2522-4209034
Количество на модель
2
№
16
Название детали
Крышка
Заводской номер
2822-4209038
Количество на модель
4
№
17
Название детали
Прокладка
Заводской номер
2822-4209039
Количество на модель
4
№
18
Название детали
Заглушка
Заводской номер
40-4211082
Количество на модель
4
№
19
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
36
№
20
Название детали
Болт
Заводской номер
M8-6gx30.88.35.019
Количество на модель
13
№
21
Название детали
Кольцо
Заводской номер
032-036-25-2-4
Количество на модель
1
№
22
Название детали
Кольцо
Заводской номер
2С50
Количество на модель
1
№
23
Название детали
Кольцо
Заводской номер
2С55
Количество на модель
1
№
24
Название детали
Манжета
Заводской номер
2.2-60x85-1
Количество на модель
2
№
25
Название детали
Подшипник
Заводской номер
210АУШ1
Количество на модель
4
№
26
Название детали
Подшипник
Заводской номер
211АУШ1
Количество на модель
2
№
27
Название детали
Штифт
Заводской номер
8x36
Количество на модель
2
№
28
Название детали
Шайба
Заводской номер
8Т
Количество на модель
49
№
29
Название детали
Пробка
Заводской номер
КГ1/8А12.019
Количество на модель
2
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор | 2822-42090101 | 1 | 1 | |||||
| Редуктор | 2822ДЦ-42090102 | 1 | 1 | |||||
| 1 | Сапун MINTOR | TSS06-1/8 | 1 | 1 | 1 | |||
| 2 | Корпус | 2822-4209023 | 1 | 1 | 2 | |||
| 3 | Крышка | 2822-4209024 | 1 | 1 | 3 | |||
| 4 | Шестерня | 2522-4209026 | 1 | 1 | 4 | |||
| 5 | Шестерня | 2522-4209027 | 2 | 2 | 5 | |||
| 6 | Втулка | 2522-4209028 | 3 | 3 | 6 | |||
| 7 | Втулка | 2522-4209029 | 1 | 1 | 7 | |||
| 8 | Вал | 2522-4209031 | 1 | 1 | 8 | |||
| 9 | Прокладка | 2522-4209032 | 1 | 1 | 9 | |||
| 10 | Прокладка | 2522-4209033 | 2 | 2 | 10 | |||
| 11 | Пробка | ПККГ3/8 | 1 | 1 | 11 | |||
| 12 | Вал | 2822-4209036 | 1 | 1 | 12 | |||
| 13 | Крышка | 2522-4209038 | 2 | 2 | 13 | |||
| 14 | Вал | 2822-42090371 | 1 | 1 | 14 | |||
| 15 | Вал | 2522-4209037 | 1 | 1 | 15 | |||
| 16 | Ухо | 2522-4209034 | 2 | 2 | 16 | |||
| 17 | Крышка | 2822-4209038 | 4 | 4 | 17 | |||
| 18 | Прокладка | 2822-4209039 | 4 | 4 | 18 | |||
| 19 | Заглушка | 40-4211082 | 4 | 4 | 19 | |||
| 20 | Болт | M8-6gx20.88.35.019 | 36 | 36 | 20 | |||
| 21 | Болт | M8-6gx30.88.35.019 | 13 | 13 | 21 | |||
| 22 | Кольцо | 032-036-25-2-4 | 1 | 1 | 22 | |||
| 23 | Кольцо | 2С50 | 1 | 1 | 23 | |||
| 24 | Кольцо | 2С55 | 1 | 1 | 24 | |||
| 25 | Манжета | 2.2-60x85-1 | 2 | 2 | 25 | |||
| 26 | Подшипник | 210АУШ1 | 4 | 4 | 26 | |||
| 27 | Подшипник | 211АУШ1 | 2 | 2 | 27 | |||
| 28 | Штифт | 8x36 | 2 | 2 | 28 | |||
| 29 | Шайба | 8Т | 49 | 49 | 29 | |||
| 30 | Пробка | КГ1/8А12.019 | 2 | 2 | 30 |
