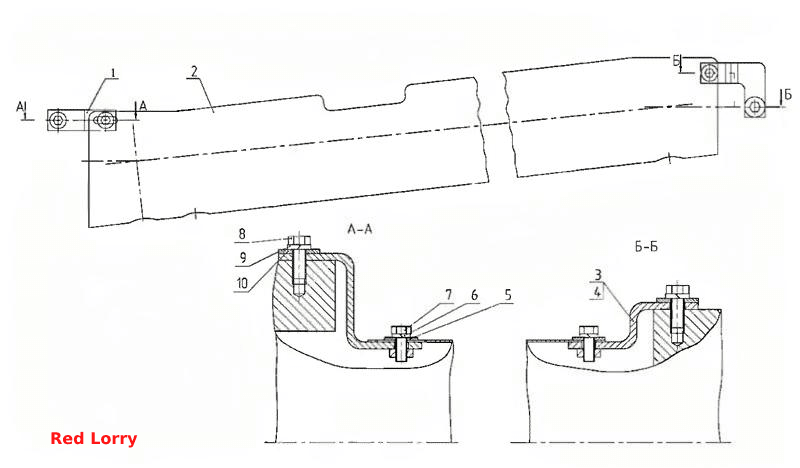

Ограждение карданного привода
100%
Название детали
Ограждение
Заводской номер
2522-2210005
Количество на модель
№
Название детали
Кронштейн
Заводской номер
2522-2210010
Количество на модель
2
№
1
Название детали
Кожух
Заводской номер
3522-2210012
Количество на модель
1
№
2
Название детали
Кронштейн
Заводской номер
2522-2210020
Количество на модель
1
№
3
Название детали
Кронштейн
Заводской номер
2522-2210020-01
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
4
№
5
Название детали
Шайба
Заводской номер
8Т
Количество на модель
4
№
6
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
4
№
7
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
4
№
8
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
4
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Ограждение | 2522-2210005 | |||||||
| 1 | Кронштейн | 2522-2210010 | 2 | 2 | 1 | |||
| 2 | Кожух | 3522-2210012 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 2522-2210020 | 1 | 1 | 3 | |||
| 4 | Кронштейн | 2522-2210020-01 | 1 | 1 | 4 | |||
| 5 | Шайба | С8.01.019 | 4 | 4 | 5 | |||
| 6 | Шайба | 8Т | 4 | 4 | 6 | |||
| 7 | Болт | M8-6gx20.88.35.019 | 4 | 4 | 7 | |||
| 8 | Болт | M10-6gx25.88.35.019 | 4 | 4 | 8 | |||
| 9 | Шайба ОСТ 37.001.115-75 | 10ОТ | 4 | 4 | 9 | |||
| 10 | Шайба | С10.01.019 | 4 | 4 | 10 |
