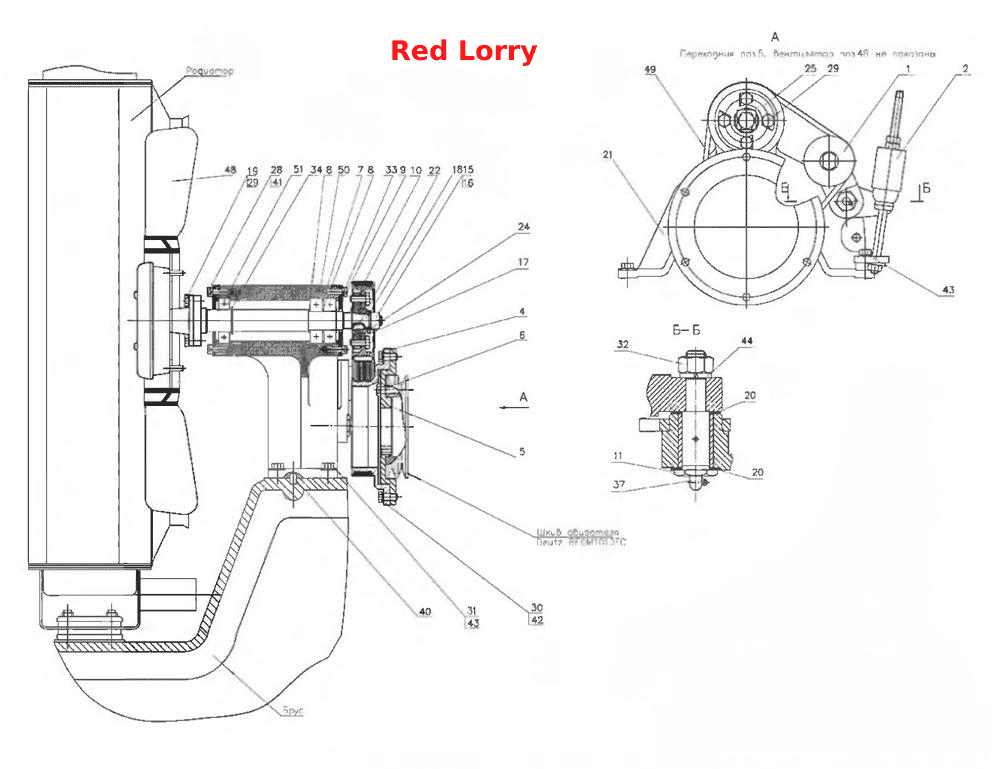

Привод вентилятора (для тракторов 2822ДЦ/2822.1)
100%
Название детали
Ролик натяжной
Заводской номер
2522-1321130-В
Количество на модель
1
№
1
Название детали
Механизм натяжения
Заводской номер
2522-1321150
Количество на модель
1
№
2
Название детали
Шкив
Заводской номер
2822ДЦ-1321101-Б
Количество на модель
1
№
4
Название детали
Переходник
Заводской номер
2822ДЦ-1321102-Б
Количество на модель
1
№
5
Название детали
Болт
Заводской номер
2822ДЦ-1321006
Количество на модель
9
№
6
Название детали
Шайба
Заводской номер
2522-1321001
Количество на модель
1
№
7
Название детали
Шайба
Заводской номер
2522-1321002
Количество на модель
2
№
8
Название детали
Крышка
Заводской номер
2522-1321003
Количество на модель
2
№
9
Название детали
Венец
Заводской номер
2522-1321004-В
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
2522-1321006-В
Количество на модель
1
№
11
Название детали
Шайба
Заводской номер
2522-1321011
Количество на модель
1
№
15
Название детали
Гайка
Заводской номер
2522-1321012
Количество на модель
1
№
16
Название детали
Прокладка регулировочная
Заводской номер
2522-1321013
Количество на модель
8
№
17
Название детали
Вал
Заводской номер
2522-1321014-В
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
2522-1321016
Количество на модель
2
№
19
Название детали
Шайба регулировочная
Заводской номер
2522-1321017
Количество на модель
8
№
20
Название детали
Кронштейн
Заводской номер
2522-1321018-В
Количество на модель
1
№
21
Название детали
Шпонка
Заводской номер
2522-1321019
Количество на модель
1
№
22
Название детали
Ступица
Заводской номер
2522-1321022
Количество на модель
1
№
24
Название детали
Планка стопорная
Заводской номер
2522-1321023
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
M8-6gx20.88.35.019
Количество на модель
12
№
28
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
8
№
29
Название детали
Болт
Заводской номер
M10-6gx20.88.35.019
Количество на модель
8
№
30
Название детали
Болт
Заводской номер
M12-6gx55.88.35.019
Количество на модель
2
№
31
Название детали
Гайка
Заводской номер
М16-6Н.6.019
Количество на модель
1
№
32
Название детали
Кольцо
Заводской номер
С30
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
С35
Количество на модель
1
№
34
Название детали
Масленка
Заводской номер
2.3.90Ц6хр
Количество на модель
1
№
37
Название детали
Штифт
Заводской номер
2.10x25.019
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
8Т
Количество на модель
12
№
41
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
8
№
42
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12ОТ
Количество на модель
4
№
43
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
16ОТ
Количество на модель
1
№
44
Название детали
Вентилятор с муфтой
Заводской номер
020003226
Количество на модель
1
№
48
Название детали
Ремень поликлиновой
Заводской номер
8РК-865
Количество на модель
1
№
49
Название детали
Подшипник
Заводской номер
6306
Количество на модель
2
№
50
Название детали
Подшипник
Заводской номер
6207
Количество на модель
1
№
51
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ролик натяжной | 2522-1321130-В | 1 | 1 | 1 | |||
| 2 | Механизм натяжения | 2522-1321150 | 1 | 1 | 2 | |||
| 4 | Шкив | 2822ДЦ-1321101-Б | 1 | 1 | 4 | |||
| 5 | Переходник | 2822ДЦ-1321102-Б | 1 | 1 | 5 | |||
| 6 | Болт | 2822ДЦ-1321006 | 9 | 9 | 6 | |||
| 7 | Шайба | 2522-1321001 | 1 | 1 | 7 | |||
| 8 | Шайба | 2522-1321002 | 2 | 2 | 8 | |||
| 9 | Крышка | 2522-1321003 | 2 | 2 | 9 | |||
| 10 | Венец | 2522-1321004-В | 1 | 1 | 10 | |||
| 11 | Болт | 2522-1321006-В | 1 | 1 | 11 | |||
| 15 | Шайба | 2522-1321011 | 1 | 1 | 15 | |||
| 16 | Гайка | 2522-1321012 | 1 | 1 | 16 | |||
| 17 | Прокладка регулировочная | 2522-1321013 | 8 | 8 | 17 | |||
| 18 | Вал | 2522-1321014-В | 1 | 1 | 18 | |||
| 19 | Шайба | 2522-1321016 | 2 | 2 | 19 | |||
| 20 | Шайба регулировочная | 2522-1321017 | 8 | 8 | 20 | |||
| 21 | Кронштейн | 2522-1321018-В | 1 | 1 | 21 | |||
| 22 | Шпонка | 2522-1321019 | 1 | 1 | 22 | |||
| 24 | Ступица | 2522-1321022 | 1 | 1 | 24 | |||
| 25 | Планка стопорная | 2522-1321023 | 2 | 2 | 25 | |||
| 28 | Болт | M8-6gx20.88.35.019 | 12 | 12 | 28 | |||
| 29 | Болт | M10-6gx25.88.35.019 | 8 | 8 | 29 | |||
| 30 | Болт | M10-6gx20.88.35.019 | 8 | 8 | 30 | |||
| 31 | Болт | M12-6gx55.88.35.019 | 2 | 2 | 31 | |||
| 32 | Гайка | М16-6Н.6.019 | 1 | 1 | 32 | |||
| 33 | Кольцо | С30 | 1 | 1 | 33 | |||
| 34 | Кольцо | С35 | 1 | 1 | 34 | |||
| 37 | Масленка | 2.3.90Ц6хр | 1 | 1 | 37 | |||
| 40 | Штифт | 2.10x25.019 | 2 | 2 | 40 | |||
| 41 | Шайба | 8Т | 12 | 12 | 41 | |||
| 42 | Шайба ОСТ 37.001.115-75 | 10ОТ | 8 | 8 | 42 | |||
| 43 | Шайба ОСТ 37.001.115-75 | 12ОТ | 4 | 4 | 43 | |||
| 44 | Шайба ОСТ 37.001.115-75 | 16ОТ | 1 | 1 | 44 | |||
| 48 | Вентилятор с муфтой | 020003226 | 1 | 1 | 48 | |||
| 49 | Ремень поликлиновой | 8РК-865 | 1 | 1 | 49 | |||
| 50 | Подшипник | 6306 | 2 | 2 | 50 | |||
| 51 | Подшипник | 6207 | 1 | 1 | 51 |
