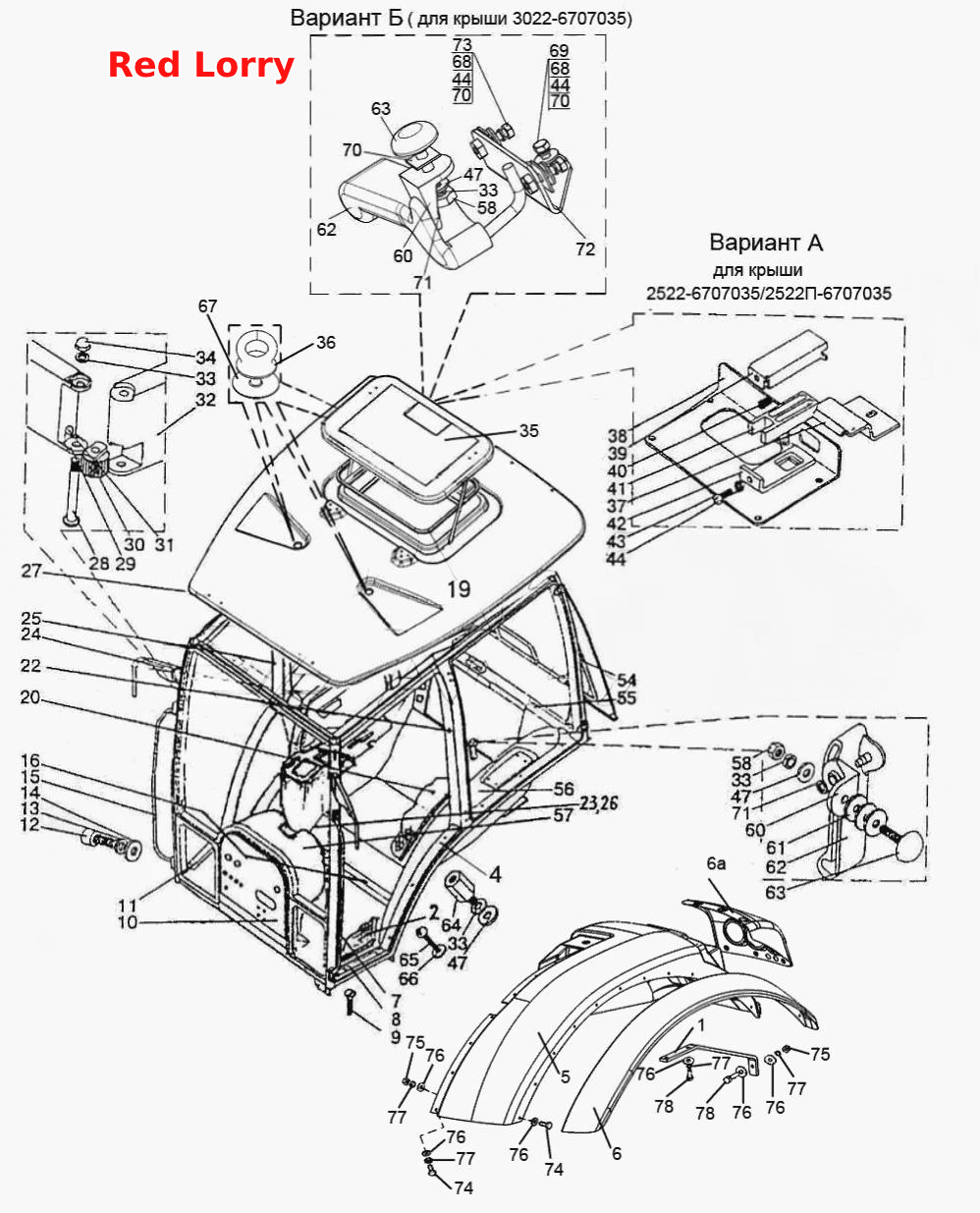

Кабина. Крылья задние
100%
Название детали
Кабина в сборе
Заводской номер
2522-6700010
Количество на модель
1
№
Название детали
Накладка
Заводской номер
3522-8404017-01
Количество на модель
1
№
Название детали
Накладка
Заводской номер
3522-8404017
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
3522-8404051
Количество на модель
2
№
1
Название детали
Коврик
Заводской номер
2522-6702333-А
Количество на модель
1
№
2
Название детали
Каркас
Заводской номер
2522-6700015
Количество на модель
1
№
3
Название детали
Накладка
Заводской номер
2522-6702330
Количество на модель
1
№
4
Название детали
Крыло
Заводской номер
3522-8404015
Количество на модель
1
№
5
Название детали
Крыло
Заводской номер
3522-8404015-01
Количество на модель
1
№
5
Название детали
Уширитель
Заводской номер
3522-8404011-01
Количество на модель
1
№
6
Название детали
Уширитель
Заводской номер
3522-8404011
Количество на модель
1
№
6
Название детали
Поручень
Заводской номер
3522-6703115-01
Количество на модель
1
№
7
Название детали
Прижим левый
Заводской номер
2522-6702001
Количество на модель
1
№
8
Название детали
Прижим
Заводской номер
2522-6702001-01
Количество на модель
1
№
8
Название детали
Винт ВМ6-6gx16.58.019
Заводской номер
ВинтВМ6-6gx16.58.019
Количество на модель
4
№
9
Название детали
Прокладка
Заводской номер
2522-6703031-Б
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
2522-6703032-Б
Количество на модель
1
№
10
Название детали
Прокладка
Заводской номер
2522-6703033-Б
Количество на модель
1
№
10
Название детали
Винт ВМ10-6gx35.88
Заводской номер
ВинтВМ10-6gx35.88
Количество на модель
4
№
12
Название детали
Шайба С
Заводской номер
ШайбаС10.01.019
Количество на модель
4
№
13
Название детали
Шайба
Заводской номер
Шайба10ОТ
Количество на модель
4
№
14
Название детали
Поручень
Заводской номер
3522-6703115
Количество на модель
1
№
15
Название детали
Прижим
Заводской номер
2522-6702466
Количество на модель
1
№
16
Название детали
Коврик
Заводской номер
2522-6702319-А
Количество на модель
1
№
20
Название детали
Накладка
Заводской номер
2522П-6701070
Количество на модель
1
№
22
Название детали
Накладка
Заводской номер
Л2522-6701070-Б
Количество на модель
1
№
22
Название детали
Прокладка
Заводской номер
2522-6702478
Количество на модель
1
№
23
Название детали
Кронштейн
Заводской номер
2522-8201200
Количество на модель
2
№
24
Название детали
Накладка
Заводской номер
2523-6701076-Б
Количество на модель
1
№
25
Название детали
Накладка
Заводской номер
2523А-6701076-Б
Количество на модель
1
№
25
Название детали
Пластина
Заводской номер
2522-6702479
Количество на модель
1
№
26
Название детали
Крыша
Заводской номер
2522-6707035
Количество на модель
1
№
27
Название детали
Крыша
Заводской номер
2522П-6707035
Количество на модель
1
№
27
Название детали
Крыша
Заводской номер
3022-6707035
Количество на модель
1
№
27
Название детали
Винт
Заводской номер
2522-8201219
Количество на модель
2
№
28
Название детали
Кронштейн
Заводской номер
2522-8201205
Количество на модель
2
№
29
Название детали
Валик
Заводской номер
2522-8201204
Количество на модель
2
№
30
Название детали
Фиксатор
Заводской номер
2522-8201211
Количество на модель
2
№
31
Название детали
Кронштейн
Заводской номер
2522-8201210
Количество на модель
2
№
32
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
7
№
33
Название детали
Гайка
Заводской номер
2522-6708029
Количество на модель
2
№
34
Название детали
Люк
Заводской номер
2522-6707040
Количество на модель
1
№
35
Название детали
Люк
Заводской номер
2522П-6707040
Количество на модель
1
№
35
Название детали
Люк
Заводской номер
3022-6707040
Количество на модель
1
№
35
Название детали
Рым-болт
Заводской номер
2522-6707033
Количество на модель
3
№
36
Название детали
Кронштейн
Заводской номер
822-6707051-Б
Количество на модель
1
№
37
Название детали
Панель
Заводской номер
822-6707064
Количество на модель
1
№
38
Название детали
Крышка
Заводской номер
822-6707066
Количество на модель
1
№
39
Название детали
Пружина
Заводской номер
55-17-27
Количество на модель
1
№
40
Название детали
Зацеп
Заводской номер
822-6707061
Количество на модель
1
№
41
Название детали
Кронштейн
Заводской номер
822-6707067
Количество на модель
1
№
42
Название детали
Винт В.М6-6gx10.58.019
Заводской номер
ВинтВ.М6-6gx10.58.019
Количество на модель
1
№
43
Название детали
Шайба
Заводской номер
ШайбаС6.01.019
Количество на модель
4
№
44
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
5
№
47
Название детали
Пневмоподъемник
Заводской номер
21054
Количество на модель
3
№
54
Название детали
Накладка
Заводской номер
Л2522-6702320-01
Количество на модель
1
№
55
Название детали
Панель
Заводской номер
Л2522-6702335-01
Количество на модель
1
№
56
Название детали
Панель
Заводской номер
2522П-6702335-01
Количество на модель
1
№
56
Название детали
Облицовка
Заводской номер
2522-6700300-А
Количество на модель
1
№
57
Название детали
Гайка
Заводской номер
ГайкаМ8-6Н.6.019
Количество на модель
3
№
58
Название детали
Кронштейн
Заводской номер
822-6708152
Количество на модель
3
№
60
Название детали
Прокладка
Заводской номер
80-6708904-Б
Количество на модель
6
№
61
Название детали
Рукоятка левая
Заводской номер
2522-6708160
Количество на модель
1
№
62
Название детали
Рукоятка правая
Заводской номер
2522-6708160-01
Количество на модель
2
№
62
Название детали
Винт
Заводской номер
2522-6708165
Количество на модель
3
№
63
Название детали
Втулка
Заводской номер
2522-6708032
Количество на модель
2
№
64
Название детали
Винт ВМ6-6gx20.58.019
Заводской номер
ВинтВМ6-6gx20.58.019
Количество на модель
4
№
65
Название детали
Шайба
Заводской номер
2522-6700018
Количество на модель
4
№
66
Название детали
Шайба
Заводской номер
2522-6707081
Количество на модель
3
№
67
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
3
№
68
Название детали
Болт М6-6gх30.88.35.019
Заводской номер
БолтМ6-6gх30.88.35.019
Количество на модель
1
№
69
Название детали
Прокладка
Заводской номер
923-6707086
Количество на модель
4
№
70
Название детали
Шайба Г.
Заводской номер
Шайба5.65Г.07.6
Количество на модель
3
№
71
Название детали
Кронштейн
Заводской номер
3022-6707055
Количество на модель
1
№
72
Название детали
Болт
Заводской номер
БолтМ6-6gх20.88.35.019
Количество на модель
2
№
73
Название детали
Болт
Заводской номер
БолтМ8-6gх35.88.35.019
Количество на модель
54
№
74
Название детали
Болт
Заводской номер
БолтМ8-6gх40.88.35.019
Количество на модель
6
№
78
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кабина в сборе | 2522-6700010 | 1 | 1 | |||||
| Накладка | 3522-8404017-01 | 1 | 1 | |||||
| Накладка | 3522-8404017 | 1 | 1 | |||||
| 1 | Кронштейн | 3522-8404051 | 2 | 2 | 1 | |||
| 2 | Коврик | 2522-6702333-А | 1 | 1 | 2 | |||
| 3 | Каркас | 2522-6700015 | 1 | 1 | 3 | |||
| 4 | Накладка | 2522-6702330 | 1 | 1 | 4 | |||
| 5 | Крыло | 3522-8404015 | 1 | 1 | 5 | |||
| 5 | Крыло | 3522-8404015-01 | 1 | 1 | 5 | |||
| 6 | Уширитель | 3522-8404011-01 | 1 | 1 | 6 | |||
| 6 | Уширитель | 3522-8404011 | 1 | 1 | 6 | |||
| 7 | Поручень | 3522-6703115-01 | 1 | 1 | 7 | |||
| 8 | Прижим левый | 2522-6702001 | 1 | 1 | 8 | |||
| 8 | Прижим | 2522-6702001-01 | 1 | 1 | 8 | |||
| 9 | Винт ВМ6-6gx16.58.019 | ВинтВМ6-6gx16.58.019 | 4 | 4 | 9 | |||
| 10 | Прокладка | 2522-6703031-Б | 1 | 1 | 10 | |||
| 10 | Прокладка | 2522-6703032-Б | 1 | 1 | 10 | |||
| 10 | Прокладка | 2522-6703033-Б | 1 | 1 | 10 | |||
| 12 | Винт ВМ10-6gx35.88 | ВинтВМ10-6gx35.88 | 4 | 4 | 12 | |||
| 13 | Шайба С | ШайбаС10.01.019 | 4 | 4 | 13 | |||
| 14 | Шайба | Шайба10ОТ | 4 | 4 | 14 | |||
| 15 | Поручень | 3522-6703115 | 1 | 1 | 15 | |||
| 16 | Прижим | 2522-6702466 | 1 | 1 | 16 | |||
| 20 | Коврик | 2522-6702319-А | 1 | 1 | 20 | |||
| 22 | Накладка | 2522П-6701070 | 1 | 1 | 22 | |||
| 22 | Накладка | Л2522-6701070-Б | 1 | 1 | 22 | |||
| 23 | Прокладка | 2522-6702478 | 1 | 1 | 23 | |||
| 24 | Кронштейн | 2522-8201200 | 2 | 2 | 24 | |||
| 25 | Накладка | 2523-6701076-Б | 1 | 1 | 25 | |||
| 25 | Накладка | 2523А-6701076-Б | 1 | 1 | 25 | |||
| 26 | Пластина | 2522-6702479 | 1 | 1 | 26 | |||
| 27 | Крыша | 2522-6707035 | 1 | 1 | 27 | |||
| 27 | Крыша | 2522П-6707035 | 1 | 1 | 27 | |||
| 27 | Крыша | 3022-6707035 | 1 | 1 | 27 | |||
| 28 | Винт | 2522-8201219 | 2 | 2 | 28 | |||
| 29 | Кронштейн | 2522-8201205 | 2 | 2 | 29 | |||
| 30 | Валик | 2522-8201204 | 2 | 2 | 30 | |||
| 31 | Фиксатор | 2522-8201211 | 2 | 2 | 31 | |||
| 32 | Кронштейн | 2522-8201210 | 2 | 2 | 32 | |||
| 33 | Шайба 8Т | Шайба8Т | 7 | 7 | 33 | |||
| 34 | Гайка | 2522-6708029 | 2 | 2 | 34 | |||
| 35 | Люк | 2522-6707040 | 1 | 1 | 35 | |||
| 35 | Люк | 2522П-6707040 | 1 | 1 | 35 | |||
| 35 | Люк | 3022-6707040 | 1 | 1 | 35 | |||
| 36 | Рым-болт | 2522-6707033 | 3 | 3 | 36 | |||
| 37 | Кронштейн | 822-6707051-Б | 1 | 1 | 37 | |||
| 38 | Панель | 822-6707064 | 1 | 1 | 38 | |||
| 39 | Крышка | 822-6707066 | 1 | 1 | 39 | |||
| 40 | Пружина | 55-17-27 | 1 | 1 | 40 | |||
| 41 | Зацеп | 822-6707061 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 822-6707067 | 1 | 1 | 42 | |||
| 43 | Винт В.М6-6gx10.58.019 | ВинтВ.М6-6gx10.58.019 | 1 | 1 | 43 | |||
| 44 | Шайба | ШайбаС6.01.019 | 4 | 4 | 44 | |||
| 47 | Шайба | ШайбаС8.01.019 | 5 | 5 | 47 | |||
| 54 | Пневмоподъемник | 21054 | 3 | 3 | 54 | |||
| 55 | Накладка | Л2522-6702320-01 | 1 | 1 | 55 | |||
| 56 | Панель | Л2522-6702335-01 | 1 | 1 | 56 | |||
| 56 | Панель | 2522П-6702335-01 | 1 | 1 | 56 | |||
| 57 | Облицовка | 2522-6700300-А | 1 | 1 | 57 | |||
| 58 | Гайка | ГайкаМ8-6Н.6.019 | 3 | 3 | 58 | |||
| 60 | Кронштейн | 822-6708152 | 3 | 3 | 60 | |||
| 61 | Прокладка | 80-6708904-Б | 6 | 6 | 61 | |||
| 62 | Рукоятка левая | 2522-6708160 | 1 | 1 | 62 | |||
| 62 | Рукоятка правая | 2522-6708160-01 | 2 | 2 | 62 | |||
| 63 | Винт | 2522-6708165 | 3 | 3 | 63 | |||
| 64 | Втулка | 2522-6708032 | 2 | 2 | 64 | |||
| 65 | Винт ВМ6-6gx20.58.019 | ВинтВМ6-6gx20.58.019 | 4 | 4 | 65 | |||
| 66 | Шайба | 2522-6700018 | 4 | 4 | 66 | |||
| 67 | Шайба | 2522-6707081 | 3 | 3 | 67 | |||
| 68 | Шайба | Шайба6Т | 3 | 3 | 68 | |||
| 69 | Болт М6-6gх30.88.35.019 | БолтМ6-6gх30.88.35.019 | 1 | 1 | 69 | |||
| 70 | Прокладка | 923-6707086 | 4 | 4 | 70 | |||
| 71 | Шайба Г. | Шайба5.65Г.07.6 | 3 | 3 | 71 | |||
| 72 | Кронштейн | 3022-6707055 | 1 | 1 | 72 | |||
| 73 | Болт | БолтМ6-6gх20.88.35.019 | 2 | 2 | 73 | |||
| 74 | Болт | БолтМ8-6gх35.88.35.019 | 54 | 54 | 74 | |||
| 78 | Болт | БолтМ8-6gх40.88.35.019 | 6 | 6 | 78 |
