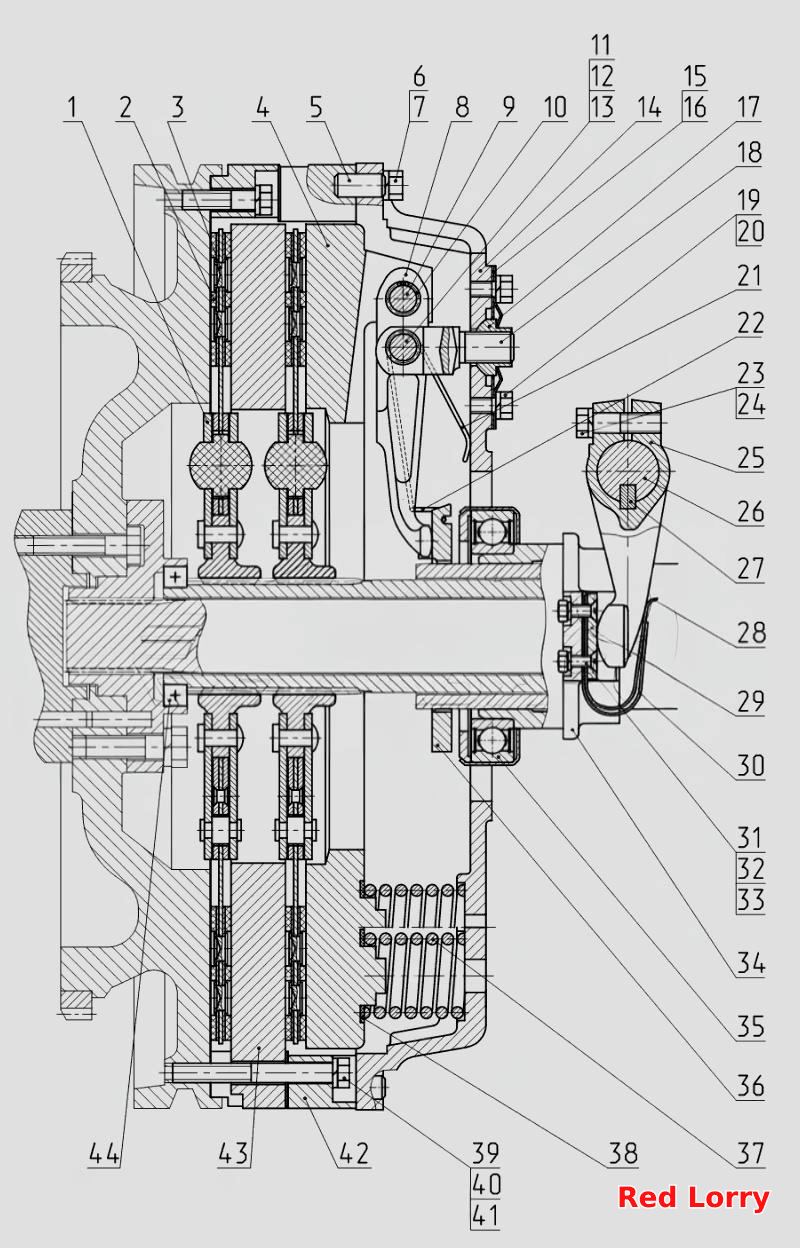

Установка сцепления
100%
Название детали
Диск сцепления
Заводской номер
2522-1601090
Количество на модель
1
№
Название детали
Диск ведомый
Заводской номер
2522-1601130
Количество на модель
2
№
1
Название детали
Сегмент
Заводской номер
GBV156400(7650861d)
Количество на модель
36
№
2
Название детали
Заклепка
Заводской номер
TT27050914
Количество на модель
36
№
3
Название детали
Диск нажимной
Заводской номер
2522-1601093
Количество на модель
1
№
4
Название детали
Штифт установочный
Заводской номер
50-1002034
Количество на модель
2
№
5
Название детали
Болт М10-6gx35.88.35.019
Заводской номер
БолтМ10-6gx35.88.35.019
Количество на модель
12
№
6
Название детали
Шайба
Заводской номер
Шайба10ОТ
Количество на модель
12
№
7
Название детали
Рычаг отжимной
Заводской номер
2522-1601094
Количество на модель
4
№
8
Название детали
Ось рычага
Заводской номер
2522-1601114
Количество на модель
4
№
9
Название детали
Ролик 2х19,8 А3
Заводской номер
Ролик2х19,8А3
Количество на модель
200
№
10
Название детали
Ось вилки
Заводской номер
2522-1601096
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
2522-1601099
Количество на модель
8
№
12
Название детали
Кольцо С
Заводской номер
КольцоС14
Количество на модель
24
№
13
Название детали
Диск опорный
Заводской номер
2522-1601122
Количество на модель
1
№
14
Название детали
Пластина
Заводской номер
2522-1601111
Количество на модель
4
№
15
Название детали
Пластина
Заводской номер
2522-1601112
Количество на модель
4
№
16
Название детали
Гайка регулировочная
Заводской номер
2522-1601109
Количество на модель
4
№
17
Название детали
Вилка
Заводской номер
2522-1601097
Количество на модель
4
№
18
Название детали
Болт
Заводской номер
БолтМ8-6gх14.88.35.019
Количество на модель
8
№
19
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
8
№
20
Название детали
Пружина
Заводской номер
2522-1601083
Количество на модель
4
№
21
Название детали
Петля
Заводской номер
2522-1601117
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
БолтМ10-6gx40.88.35.019
Количество на модель
2
№
23
Название детали
Вилка
Заводской номер
2522-1601203
Количество на модель
1
№
25
Название детали
Вал
Заводской номер
2522-1601215-Б
Количество на модель
1
№
26
Название детали
Шпонка
Заводской номер
Шпонка8х11
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
2522-1601188
Количество на модель
2
№
28
Название детали
Пластина опорная
Заводской номер
2522-1601187
Количество на модель
2
№
29
Название детали
Пластина
Заводской номер
2522-1601191
Количество на модель
2
№
30
Название детали
Винт В.М6-6gx20.58.019
Заводской номер
ВинтВ.М6-6gx20.58.019
Количество на модель
4
№
31
Название детали
Гайка
Заводской номер
ГайкаМ6-6Н.6.019
Количество на модель
4
№
32
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
4
№
33
Название детали
Отводка
Заводской номер
3522-1601185
Количество на модель
1
№
34
Название детали
Отводка
Заводской номер
3522-1601180
Количество на модель
1
№
34
Название детали
Подшипник
Заводской номер
2522-1601190-А
Количество на модель
1
№
35
Название детали
Кольцо опорное
Заводской номер
2522-1601119
Количество на модель
1
№
36
Название детали
Пружина
Заводской номер
85-1601115
Количество на модель
12
№
37
Название детали
Шайба изолирующая
Заводской номер
85-1601118-Б
Количество на модель
12
№
38
Название детали
Болт М10-6gx85.88.35.019
Заводской номер
БолтМ10-6gx85.88.35.019
Количество на модель
12
№
40
Название детали
Проставка
Заводской номер
3022-1601091
Количество на модель
1
№
42
Название детали
Диск средний
Заводской номер
3022-1601092
Количество на модель
1
№
43
Название детали
Подшипник
Заводской номер
SKF61910-2RS1
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Диск сцепления | 2522-1601090 | 1 | 1 | |||||
| 1 | Диск ведомый | 2522-1601130 | 2 | 2 | 1 | |||
| 2 | Сегмент | GBV156400(7650861d) | 36 | 36 | 2 | |||
| 3 | Заклепка | TT27050914 | 36 | 36 | 3 | |||
| 4 | Диск нажимной | 2522-1601093 | 1 | 1 | 4 | |||
| 5 | Штифт установочный | 50-1002034 | 2 | 2 | 5 | |||
| 6 | Болт М10-6gx35.88.35.019 | БолтМ10-6gx35.88.35.019 | 12 | 12 | 6 | |||
| 7 | Шайба | Шайба10ОТ | 12 | 12 | 7 | |||
| 8 | Рычаг отжимной | 2522-1601094 | 4 | 4 | 8 | |||
| 9 | Ось рычага | 2522-1601114 | 4 | 4 | 9 | |||
| 10 | Ролик 2х19,8 А3 | Ролик2х19,8А3 | 200 | 200 | 10 | |||
| 11 | Ось вилки | 2522-1601096 | 4 | 4 | 11 | |||
| 12 | Шайба | 2522-1601099 | 8 | 8 | 12 | |||
| 13 | Кольцо С | КольцоС14 | 24 | 24 | 13 | |||
| 14 | Диск опорный | 2522-1601122 | 1 | 1 | 14 | |||
| 15 | Пластина | 2522-1601111 | 4 | 4 | 15 | |||
| 16 | Пластина | 2522-1601112 | 4 | 4 | 16 | |||
| 17 | Гайка регулировочная | 2522-1601109 | 4 | 4 | 17 | |||
| 18 | Вилка | 2522-1601097 | 4 | 4 | 18 | |||
| 19 | Болт | БолтМ8-6gх14.88.35.019 | 8 | 8 | 19 | |||
| 20 | Шайба 8Т | Шайба8Т | 8 | 8 | 20 | |||
| 21 | Пружина | 2522-1601083 | 4 | 4 | 21 | |||
| 22 | Петля | 2522-1601117 | 4 | 4 | 22 | |||
| 23 | Болт | БолтМ10-6gx40.88.35.019 | 2 | 2 | 23 | |||
| 25 | Вилка | 2522-1601203 | 1 | 1 | 25 | |||
| 26 | Вал | 2522-1601215-Б | 1 | 1 | 26 | |||
| 27 | Шпонка | Шпонка8х11 | 1 | 1 | 27 | |||
| 28 | Пружина | 2522-1601188 | 2 | 2 | 28 | |||
| 29 | Пластина опорная | 2522-1601187 | 2 | 2 | 29 | |||
| 30 | Пластина | 2522-1601191 | 2 | 2 | 30 | |||
| 31 | Винт В.М6-6gx20.58.019 | ВинтВ.М6-6gx20.58.019 | 4 | 4 | 31 | |||
| 32 | Гайка | ГайкаМ6-6Н.6.019 | 4 | 4 | 32 | |||
| 33 | Шайба | Шайба6Т | 4 | 4 | 33 | |||
| 34 | Отводка | 3522-1601185 | 1 | 1 | 34 | |||
| 34 | Отводка | 3522-1601180 | 1 | 1 | 34 | |||
| 35 | Подшипник | 2522-1601190-А | 1 | 1 | 35 | |||
| 36 | Кольцо опорное | 2522-1601119 | 1 | 1 | 36 | |||
| 37 | Пружина | 85-1601115 | 12 | 12 | 37 | |||
| 38 | Шайба изолирующая | 85-1601118-Б | 12 | 12 | 38 | |||
| 40 | Болт М10-6gx85.88.35.019 | БолтМ10-6gx85.88.35.019 | 12 | 12 | 40 | |||
| 42 | Проставка | 3022-1601091 | 1 | 1 | 42 | |||
| 43 | Диск средний | 3022-1601092 | 1 | 1 | 43 | |||
| 44 | Подшипник | SKF61910-2RS1 | 1 | 1 | 44 |
