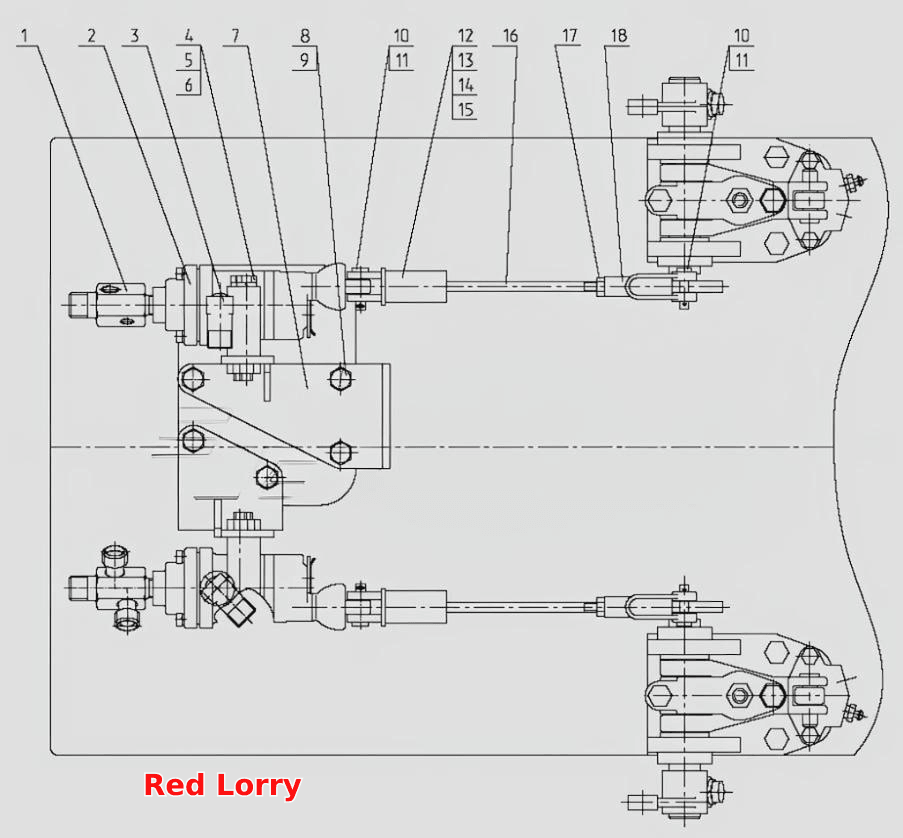

Установка однопроводного крана тормозного
100%
Название детали
Кран тормозной
Заводской номер
2822-3514005
Количество на модель
1
№
Название детали
Тяга
Заводской номер
2522-3514010
Количество на модель
1
№
Название детали
Штуцер
Заводской номер
2822-3514031
Количество на модель
1
№
1
Название детали
Кран тормозной
Заводской номер
А29.3514010
Количество на модель
1
№
2
Название детали
Кран тормозной
Заводской номер
80-3514010
Количество на модель
1
№
2
Название детали
Угольник
Заводской номер
1522-3514033
Количество на модель
1
№
3
Название детали
Болт
Заводской номер
М10-6gх75
Количество на модель
2
№
4
Название детали
Гайка
Заводской номер
М10
Количество на модель
2
№
5
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
2
№
6
Название детали
Кронштейн
Заводской номер
2822-3514020
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
М12-6gх30
Количество на модель
3
№
8
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12ОТ
Количество на модель
3
№
9
Название детали
Штифт
Заводской номер
8х30
Количество на модель
2
№
10
Название детали
Шплинт
Заводской номер
3,2х18
Количество на модель
2
№
11
Название детали
Корпус
Заводской номер
2022-3514015
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
822-1723014
Количество на модель
2
№
13
Название детали
Пружина
Заводской номер
ДСШ-14.21.141
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
С20
Количество на модель
1
№
15
Название детали
Шток
Заводской номер
2522-3514011
Количество на модель
1
№
16
Название детали
Гайка
Заводской номер
М8
Количество на модель
1
№
17
Название детали
Вилка
Заводской номер
А20-213-А
Количество на модель
1
№
18
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Кран тормозной | 2822-3514005 | 1 | 1 | |||||
| Тяга | 2522-3514010 | 1 | 1 | |||||
| 1 | Штуцер | 2822-3514031 | 1 | 1 | 1 | |||
| 2 | Кран тормозной | А29.3514010 | 1 | 1 | 2 | |||
| 2 | Кран тормозной | 80-3514010 | 1 | 1 | 2 | |||
| 3 | Угольник | 1522-3514033 | 1 | 1 | 3 | |||
| 4 | Болт | М10-6gх75 | 2 | 2 | 4 | |||
| 5 | Гайка | М10 | 2 | 2 | 5 | |||
| 6 | Шайба ОСТ 37.001.115-75 | 10ОТ | 2 | 2 | 6 | |||
| 7 | Кронштейн | 2822-3514020 | 1 | 1 | 7 | |||
| 8 | Болт | М12-6gх30 | 3 | 3 | 8 | |||
| 9 | Шайба ОСТ 37.001.115-75 | 12ОТ | 3 | 3 | 9 | |||
| 10 | Штифт | 8х30 | 2 | 2 | 10 | |||
| 11 | Шплинт | 3,2х18 | 2 | 2 | 11 | |||
| 12 | Корпус | 2022-3514015 | 1 | 1 | 12 | |||
| 13 | Шайба | 822-1723014 | 2 | 2 | 13 | |||
| 14 | Пружина | ДСШ-14.21.141 | 1 | 1 | 14 | |||
| 15 | Кольцо | С20 | 1 | 1 | 15 | |||
| 16 | Шток | 2522-3514011 | 1 | 1 | 16 | |||
| 17 | Гайка | М8 | 1 | 1 | 17 | |||
| 18 | Вилка | А20-213-А | 1 | 1 | 18 |
