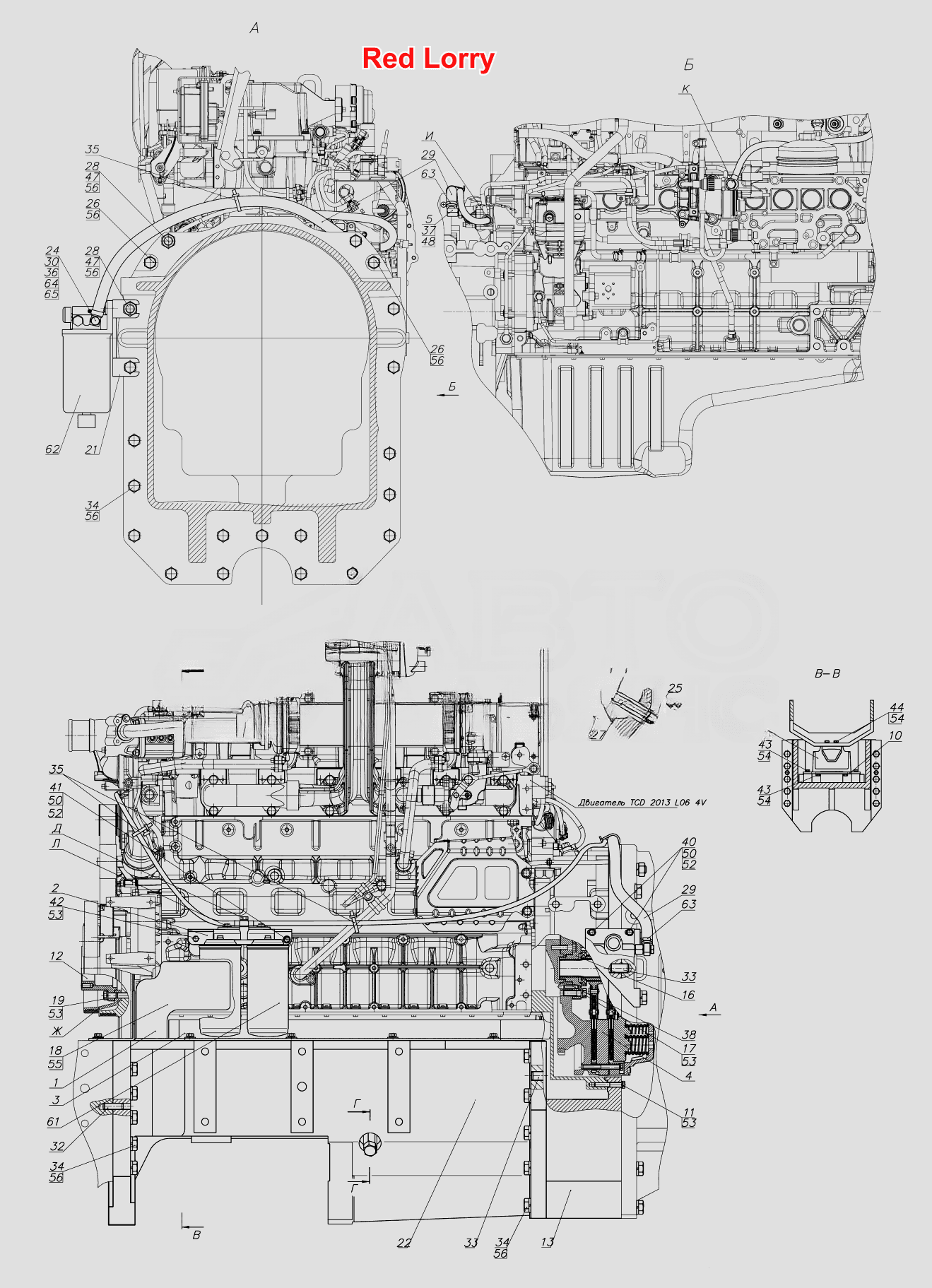

Установка двигателя
100%
Название детали
Установка двигателя
Заводской номер
3522-1001001-Б
Количество на модель
1
№
Название детали
Кронштейн
Заводской номер
3522-1001010-Б
Количество на модель
1
№
1
Название детали
Кронштейн
Заводской номер
3522-1001015
Количество на модель
1
№
2
Название детали
Установка кожуха
Заводской номер
3522-1001300
Количество на модель
1
№
3
Название детали
Установка муфты сцепления
Заводской номер
3522-1005009
Количество на модель
1
№
4
Название детали
Штуцер
Заводской номер
3522-1117100-Б
Количество на модель
1
№
5
Название детали
Подушка боковой опоры
Заводской номер
500-1001035-Б
Количество на модель
1
№
7
Название детали
Пластина
Заводской номер
3522-1001016
Количество на модель
1
№
10
Название детали
Болт
Заводской номер
3522-1001207
Количество на модель
12
№
11
Название детали
Переходник
Заводской номер
3522-1001208
Количество на модель
1
№
12
Название детали
Лист задний
Заводской номер
3522-1002313
Количество на модель
1
№
13
Название детали
Фланец
Заводской номер
3522-1005326-Б
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
3522-1005327
Количество на модель
6
№
17
Название детали
Болт
Заводской номер
3522-1005329
Количество на модель
8
№
18
Название детали
Болт
Заводской номер
3522-1005331
Количество на модель
6
№
19
Название детали
Кронштейн
Заводской номер
3522-1117011
Количество на модель
1
№
21
Название детали
Рама
Заводской номер
3522-2801011
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
1221-1101492
Количество на модель
2
№
24
Название детали
Шайба
Заводской номер
1321-3407015
Количество на модель
2
№
25
Название детали
Болт
Заводской номер
2022Д-1001206-02
Количество на модель
2
№
26
Название детали
Переходник
Заводской номер
2822ДЦ-1001007-01
Количество на модель
1
№
27
Название детали
Шпилька
Заводской номер
2822ДЦ-1001012
Количество на модель
2
№
28
Название детали
Топливопровод
Заводской номер
3022-1101002-03
Количество на модель
1
№
29
Название детали
Штуцер
Заводской номер
3022-1101113
Количество на модель
2
№
30
Название детали
Штифт
Заводской номер
50-1601352
Количество на модель
2
№
32
Название детали
Штифт
Заводской номер
50-4605027
Количество на модель
4
№
33
Название детали
Болт
Заводской номер
70-4605036-03
Количество на модель
40
№
34
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
6
№
35
Название детали
Болт
Заводской номер
Д18-051
Количество на модель
2
№
36
Название детали
Шайба
Заводской номер
Ф80-3407114
Количество на модель
1
№
37
Название детали
Штифт
Заводской номер
ШЦК8х36
Количество на модель
2
№
38
Название детали
Болт
Заводской номер
БолтМ8-6gх35.88.35.019
Количество на модель
2
№
40
Название детали
Болт
Заводской номер
БолтМ8-6gх45.88.35.019
Количество на модель
1
№
41
Название детали
Болт
Заводской номер
БолтМ10-6gх16.88.35.019
Количество на модель
1
№
42
Название детали
Болт
Заводской номер
БолтМ12-6gх25.88.35.019
Количество на модель
6
№
43
Название детали
Болт
Заводской номер
БолтМ12-6gх35.88.35.019
Количество на модель
2
№
44
Название детали
Гайка
Заводской номер
ГайкаМ20-6Н.6.019
Количество на модель
2
№
47
Название детали
Гайка
Заводской номер
ГайкаМ16-6Н.04.019
Количество на модель
1
№
48
Название детали
Шайба
Заводской номер
ШайбаС8.01.019
Количество на модель
3
№
50
Название детали
Шайба 8Т
Заводской номер
Шайба8Т
Количество на модель
3
№
52
Название детали
Шайба
Заводской номер
Шайба10ОТ
Количество на модель
13
№
53
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
20
№
54
Название детали
Шайба
Заводской номер
Шайба16ОТ
Количество на модель
8
№
55
Название детали
Шайба
Заводской номер
Шайба20ОТ
Количество на модель
44
№
56
Название детали
Пробка
Заводской номер
М18х1.5
Количество на модель
1
№
60
Название детали
Топливный фильтр 0034-1691
Заводской номер
0034-1691
Количество на модель
1
№
61
Название детали
Топливный фильтр предварительный 0450-6917
Заводской номер
0450-6917
Количество на модель
1
№
62
Название детали
Хомут червячный
Заводской номер
16-27
Количество на модель
2
№
63
Название детали
Шайба
Заводской номер
РМ14
Количество на модель
4
№
64
Название детали
Шайба
Заводской номер
РМ3/8
Количество на модель
2
№
65
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка двигателя | 3522-1001001-Б | 1 | 1 | |||||
| 1 | Кронштейн | 3522-1001010-Б | 1 | 1 | 1 | |||
| 2 | Кронштейн | 3522-1001015 | 1 | 1 | 2 | |||
| 3 | Установка кожуха | 3522-1001300 | 1 | 1 | 3 | |||
| 4 | Установка муфты сцепления | 3522-1005009 | 1 | 1 | 4 | |||
| 5 | Штуцер | 3522-1117100-Б | 1 | 1 | 5 | |||
| 7 | Подушка боковой опоры | 500-1001035-Б | 1 | 1 | 7 | |||
| 10 | Пластина | 3522-1001016 | 1 | 1 | 10 | |||
| 11 | Болт | 3522-1001207 | 12 | 12 | 11 | |||
| 12 | Переходник | 3522-1001208 | 1 | 1 | 12 | |||
| 13 | Лист задний | 3522-1002313 | 1 | 1 | 13 | |||
| 16 | Фланец | 3522-1005326-Б | 1 | 1 | 16 | |||
| 17 | Болт | 3522-1005327 | 6 | 6 | 17 | |||
| 18 | Болт | 3522-1005329 | 8 | 8 | 18 | |||
| 19 | Болт | 3522-1005331 | 6 | 6 | 19 | |||
| 21 | Кронштейн | 3522-1117011 | 1 | 1 | 21 | |||
| 22 | Рама | 3522-2801011 | 1 | 1 | 22 | |||
| 24 | Штуцер | 1221-1101492 | 2 | 2 | 24 | |||
| 25 | Шайба | 1321-3407015 | 2 | 2 | 25 | |||
| 26 | Болт | 2022Д-1001206-02 | 2 | 2 | 26 | |||
| 27 | Переходник | 2822ДЦ-1001007-01 | 1 | 1 | 27 | |||
| 28 | Шпилька | 2822ДЦ-1001012 | 2 | 2 | 28 | |||
| 29 | Топливопровод | 3022-1101002-03 | 1 | 1 | 29 | |||
| 30 | Штуцер | 3022-1101113 | 2 | 2 | 30 | |||
| 32 | Штифт | 50-1601352 | 2 | 2 | 32 | |||
| 33 | Штифт | 50-4605027 | 4 | 4 | 33 | |||
| 34 | Болт | 70-4605036-03 | 40 | 40 | 34 | |||
| 35 | Манжета | 80-3723045-01 | 6 | 6 | 35 | |||
| 36 | Болт | Д18-051 | 2 | 2 | 36 | |||
| 37 | Шайба | Ф80-3407114 | 1 | 1 | 37 | |||
| 38 | Штифт | ШЦК8х36 | 2 | 2 | 38 | |||
| 40 | Болт | БолтМ8-6gх35.88.35.019 | 2 | 2 | 40 | |||
| 41 | Болт | БолтМ8-6gх45.88.35.019 | 1 | 1 | 41 | |||
| 42 | Болт | БолтМ10-6gх16.88.35.019 | 1 | 1 | 42 | |||
| 43 | Болт | БолтМ12-6gх25.88.35.019 | 6 | 6 | 43 | |||
| 44 | Болт | БолтМ12-6gх35.88.35.019 | 2 | 2 | 44 | |||
| 47 | Гайка | ГайкаМ20-6Н.6.019 | 2 | 2 | 47 | |||
| 48 | Гайка | ГайкаМ16-6Н.04.019 | 1 | 1 | 48 | |||
| 50 | Шайба | ШайбаС8.01.019 | 3 | 3 | 50 | |||
| 52 | Шайба 8Т | Шайба8Т | 3 | 3 | 52 | |||
| 53 | Шайба | Шайба10ОТ | 13 | 13 | 53 | |||
| 54 | Шайба | Шайба12ОТ | 20 | 20 | 54 | |||
| 55 | Шайба | Шайба16ОТ | 8 | 8 | 55 | |||
| 56 | Шайба | Шайба20ОТ | 44 | 44 | 56 | |||
| 60 | Пробка | М18х1.5 | 1 | 1 | 60 | |||
| 61 | Топливный фильтр 0034-1691 | 0034-1691 | 1 | 1 | 61 | |||
| 62 | Топливный фильтр предварительный 0450-6917 | 0450-6917 | 1 | 1 | 62 | |||
| 63 | Хомут червячный | 16-27 | 2 | 2 | 63 | |||
| 64 | Шайба | РМ14 | 4 | 4 | 64 | |||
| 65 | Шайба | РМ3/8 | 2 | 2 | 65 |
