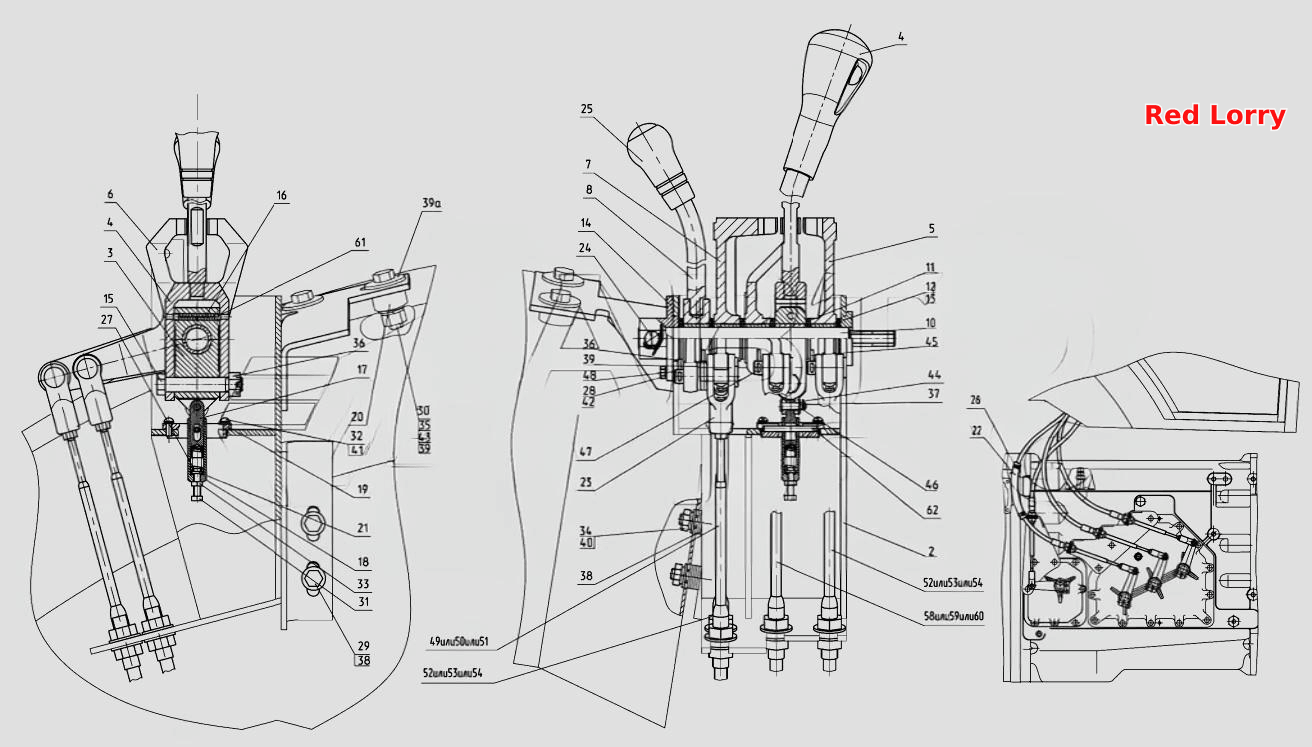

Механизм управления
100%
Название детали
Механизм управления
Заводской номер
3522-1702010
Количество на модель
№
Название детали
Рычаг
Заводской номер
2522-1702100-01
Количество на модель
№
1
Название детали
Корпус
Заводской номер
2522-1702105
Количество на модель
1
№
2
Название детали
Ступица
Заводской номер
2522-1702110
Количество на модель
1
№
3
Название детали
Рычаг ЦИКС.468314.003
Заводской номер
3761.040.5
Количество на модель
1
№
4
Название детали
Рычаг
Заводской номер
2522-1702120
Количество на модель
1
№
5
Название детали
Рычаг
Заводской номер
2522-1702130
Количество на модель
1
№
6
Название детали
Рычаг
Заводской номер
2522-1702140
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
2522-1702150
Количество на модель
1
№
8
Название детали
Толкатель
Заводской номер
2522-1702160
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
2522-1702101
Количество на модель
1
№
10
Название детали
Шайба
Заводской номер
2522-1702102
Количество на модель
12
№
11
Название детали
Шайба
Заводской номер
2522-1702103
Количество на модель
10
№
12
Название детали
Шайба
Заводской номер
2522-1702103-01
Количество на модель
10
№
13
Название детали
Втулка
Заводской номер
2522-1702104
Количество на модель
1
№
14
Название детали
Болт
Заводской номер
2522-1702108
Количество на модель
1
№
15
Название детали
Пружина
Заводской номер
2522-1702112А
Количество на модель
1
№
16
Название детали
Толкатель
Заводской номер
2522-1702161
Количество на модель
1
№
17
Название детали
Корпус
Заводской номер
2522-1702162
Количество на модель
1
№
18
Название детали
Опора толкателя
Заводской номер
2522-1702163
Количество на модель
1
№
19
Название детали
Втулка
Заводской номер
2522-1702164
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
2522-1702166
Количество на модель
1
№
21
Название детали
Чехол
Заводской номер
2522-1702171
Количество на модель
1
№
22
Название детали
Вилка
Заводской номер
3022-1702069
Количество на модель
8
№
23
Название детали
Болт
Заводской номер
220-1702061
Количество на модель
1
№
24
Название детали
Рукоятка
Заводской номер
А15.05.010
Количество на модель
1
№
25
Название детали
Манжета
Заводской номер
80-3723045
Количество на модель
2
№
26
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
27
Название детали
Болт
Заводской номер
БолтМ6-6gx16.88.35.019
Количество на модель
3
№
28
Название детали
Болт
Заводской номер
БолтМ10-6gx40.88.35.019
Количество на модель
2
№
29
Название детали
Болт
Заводской номер
БолтМ12-6gx40.88.35.019
Количество на модель
2
№
30
Название детали
Болт
Заводской номер
БолтМ6-6gx20.88.35.019
Количество на модель
1
№
31
Название детали
Винт
Заводской номер
ВинтВМ5-6gx12.58.019
Количество на модель
4
№
32
Название детали
Гайка
Заводской номер
ГайкаМ6-6Н.6.019
Количество на модель
1
№
33
Название детали
Гайка
Заводской номер
ГайкаМ10-6Н.04.019
Количество на модель
2
№
34
Название детали
Гайка
Заводской номер
ГайкаМ12-6Н.6.019
Количество на модель
2
№
35
Название детали
Орех
Заводской номер
ГайкаМ12-6Н.04.019
Количество на модель
1
№
36
Название детали
Шайба
Заводской номер
ШайбаС6.01.08кп.019
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
ШайбаС10.01.08кп.019
Количество на модель
14
№
38
Название детали
Шайба
Заводской номер
ШайбаС12.01.08кп.019
Количество на модель
5
№
39
Название детали
Шайба
Заводской номер
Шайба10
Количество на модель
2
№
40
Название детали
Шайба
Заводской номер
Шайба5Т
Количество на модель
4
№
41
Название детали
Шайба
Заводской номер
Шайба6Т
Количество на модель
3
№
42
Название детали
Шайба
Заводской номер
Шайба12ОТ
Количество на модель
2
№
43
Название детали
Шплинт
Заводской номер
Шплинт1.6х12.019
Количество на модель
1
№
44
Название детали
Шплинт
Заводской номер
Шплинт3.2х12.019
Количество на модель
8
№
45
Название детали
Палец
Заводской номер
Палец6х22
Количество на модель
1
№
46
Название детали
Палец
Заводской номер
Палец12х32
Количество на модель
7
№
47
Название детали
Палец
Заводской номер
Палец12х55
Количество на модель
1
№
48
Название детали
Трос дистанционного управления
Заводской номер
23.558.1.1.3.00-59
Количество на модель
1
№
49
Название детали
Трос дистанционного управления
Заводской номер
100.М6322.01050
Количество на модель
1
№
50
Название детали
Трос дистанционного управления
Заводской номер
172-М-ТТ-75-1050
Количество на модель
1
№
51
Название детали
Трос дистанционного управления
Заводской номер
23.558.1.1.3.00-61
Количество на модель
2
№
52
Название детали
Трос дистанционного управления
Заводской номер
100.М6322.01200
Количество на модель
2
№
53
Название детали
Трос дистанционного управления
Заводской номер
172-М-ТТ-75-1200
Количество на модель
2
№
54
Название детали
Трос дистанционного управления
Заводской номер
23.558.1.1.3.00-36
Количество на модель
1
№
58
Название детали
Трос дистанционного управления
Заводской номер
100.М6322.01300
Количество на модель
1
№
59
Название детали
Трос дистанционного управления
Заводской номер
172-М-ТТ-75-1300
Количество на модель
1
№
60
Название детали
Шарик 5.556-60
Заводской номер
Шарик5.556-60
Количество на модель
2
№
61
Название детали
Ролик 5х44,8
Заводской номер
Ролик5х44,8
Количество на модель
1
№
62
Название детали
Шайба
Заводской номер
ШайбаС12.01.019
Количество на модель
2
№
63
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Механизм управления | 3522-1702010 | |||||||
| 1 | Рычаг | 2522-1702100-01 | 1 | |||||
| 2 | Корпус | 2522-1702105 | 1 | 1 | 2 | |||
| 3 | Ступица | 2522-1702110 | 1 | 1 | 3 | |||
| 4 | Рычаг ЦИКС.468314.003 | 3761.040.5 | 1 | 1 | 4 | |||
| 5 | Рычаг | 2522-1702120 | 1 | 1 | 5 | |||
| 6 | Рычаг | 2522-1702130 | 1 | 1 | 6 | |||
| 7 | Рычаг | 2522-1702140 | 1 | 1 | 7 | |||
| 8 | Рычаг | 2522-1702150 | 1 | 1 | 8 | |||
| 9 | Толкатель | 2522-1702160 | 1 | 1 | 9 | |||
| 10 | Ось | 2522-1702101 | 1 | 1 | 10 | |||
| 11 | Шайба | 2522-1702102 | 12 | 12 | 11 | |||
| 12 | Шайба | 2522-1702103 | 10 | 10 | 12 | |||
| 13 | Шайба | 2522-1702103-01 | 10 | 10 | 13 | |||
| 14 | Втулка | 2522-1702104 | 1 | 1 | 14 | |||
| 15 | Болт | 2522-1702108 | 1 | 1 | 15 | |||
| 16 | Пружина | 2522-1702112А | 1 | 1 | 16 | |||
| 17 | Толкатель | 2522-1702161 | 1 | 1 | 17 | |||
| 18 | Корпус | 2522-1702162 | 1 | 1 | 18 | |||
| 19 | Опора толкателя | 2522-1702163 | 1 | 1 | 19 | |||
| 20 | Втулка | 2522-1702164 | 4 | 4 | 20 | |||
| 21 | Шайба | 2522-1702166 | 1 | 1 | 21 | |||
| 22 | Чехол | 2522-1702171 | 1 | 1 | 22 | |||
| 23 | Вилка | 3022-1702069 | 8 | 8 | 23 | |||
| 24 | Болт | 220-1702061 | 1 | 1 | 24 | |||
| 25 | Рукоятка | А15.05.010 | 1 | 1 | 25 | |||
| 26 | Манжета | 80-3723045 | 2 | 2 | 26 | |||
| 27 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 27 | |||
| 28 | Болт | БолтМ6-6gx16.88.35.019 | 3 | 3 | 28 | |||
| 29 | Болт | БолтМ10-6gx40.88.35.019 | 2 | 2 | 29 | |||
| 30 | Болт | БолтМ12-6gx40.88.35.019 | 2 | 2 | 30 | |||
| 31 | Болт | БолтМ6-6gx20.88.35.019 | 1 | 1 | 31 | |||
| 32 | Винт | ВинтВМ5-6gx12.58.019 | 4 | 4 | 32 | |||
| 33 | Гайка | ГайкаМ6-6Н.6.019 | 1 | 1 | 33 | |||
| 34 | Гайка | ГайкаМ10-6Н.04.019 | 2 | 2 | 34 | |||
| 35 | Гайка | ГайкаМ12-6Н.6.019 | 2 | 2 | 35 | |||
| 36 | Орех | ГайкаМ12-6Н.04.019 | 1 | 1 | 36 | |||
| 37 | Шайба | ШайбаС6.01.08кп.019 | 1 | 1 | 37 | |||
| 38 | Шайба | ШайбаС10.01.08кп.019 | 14 | 14 | 38 | |||
| 39 | Шайба | ШайбаС12.01.08кп.019 | 5 | 5 | 39 | |||
| 40 | Шайба | Шайба10 | 2 | 2 | 40 | |||
| 41 | Шайба | Шайба5Т | 4 | 4 | 41 | |||
| 42 | Шайба | Шайба6Т | 3 | 3 | 42 | |||
| 43 | Шайба | Шайба12ОТ | 2 | 2 | 43 | |||
| 44 | Шплинт | Шплинт1.6х12.019 | 1 | 1 | 44 | |||
| 45 | Шплинт | Шплинт3.2х12.019 | 8 | 8 | 45 | |||
| 46 | Палец | Палец6х22 | 1 | 1 | 46 | |||
| 47 | Палец | Палец12х32 | 7 | 7 | 47 | |||
| 48 | Палец | Палец12х55 | 1 | 1 | 48 | |||
| 49 | Трос дистанционного управления | 23.558.1.1.3.00-59 | 1 | 1 | 49 | |||
| 50 | Трос дистанционного управления | 100.М6322.01050 | 1 | 1 | 50 | |||
| 51 | Трос дистанционного управления | 172-М-ТТ-75-1050 | 1 | 1 | 51 | |||
| 52 | Трос дистанционного управления | 23.558.1.1.3.00-61 | 2 | 2 | 52 | |||
| 53 | Трос дистанционного управления | 100.М6322.01200 | 2 | 2 | 53 | |||
| 54 | Трос дистанционного управления | 172-М-ТТ-75-1200 | 2 | 2 | 54 | |||
| 58 | Трос дистанционного управления | 23.558.1.1.3.00-36 | 1 | 1 | 58 | |||
| 59 | Трос дистанционного управления | 100.М6322.01300 | 1 | 1 | 59 | |||
| 60 | Трос дистанционного управления | 172-М-ТТ-75-1300 | 1 | 1 | 60 | |||
| 61 | Шарик 5.556-60 | Шарик5.556-60 | 2 | 2 | 61 | |||
| 62 | Ролик 5х44,8 | Ролик5х44,8 | 1 | 1 | 62 | |||
| 63 | Шайба | ШайбаС12.01.019 | 2 | 2 | 63 |
