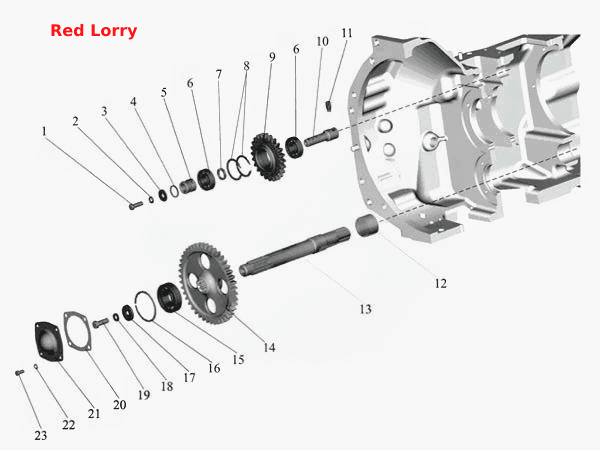

Корпус сцепления (привод ВОМ, привод насоса гидросистемы навески)
100%
Название детали
Болт
Заводской номер
M10-6gx30.88.35.019
Количество на модель
1
№
1
Название детали
Шайба
Заводской номер
10 ОТ
Количество на модель
1
№
2
Название детали
Шайба
Заводской номер
С 10x6.01.019
Количество на модель
1
№
3
Название детали
Кольцо
Заводской номер
025-030-30-1-4
Количество на модель
1
№
4
Название детали
Втулка упорная
Заводской номер
50-1601336
Количество на модель
1
№
5
Название детали
Подшипник
Заводской номер
304А
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
50-1601333
Количество на модель
1
№
7
Название детали
Кольцо
Заводской номер
50-1701464
Количество на модель
2
№
8
Название детали
Шестерня промежуточная
Заводской номер
50-1601331-А
Количество на модель
1
№
9
Название детали
Ось
Заводской номер
50-1601335
Количество на модель
1
№
10
Название детали
Винт
Заводской номер
В.М12-6gх25.14Н.019
Количество на модель
1
№
11
Название детали
Подшипник
Заводской номер
942/40
Количество на модель
1
№
12
Название детали
Вал ведомый
Заводской номер
50-1601021
Количество на модель
1
№
13
Название детали
Шестерня привода ВОМ
Заводской номер
50-1601088
Количество на модель
1
№
14
Название детали
Подшипник
Заводской номер
6-50306К
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
72
Количество на модель
1
№
16
Название детали
Шайба нажимная
Заводской номер
50-1601038
Количество на модель
1
№
17
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
12 ОТ
Количество на модель
1
№
18
Название детали
Болт
Заводской номер
М12-6gх35.88.35.019
Количество на модель
1
№
19
Название детали
Прокладка
Заводской номер
50-1601091
Количество на модель
1
№
20
Название детали
Крышка подшипника
Заводской номер
50-1601089
Количество на модель
1
№
21
Название детали
Шайба
Заводской номер
8Т
Количество на модель
4
№
22
Название детали
Болт
Заводской номер
М8-6gх16.88.35.019
Количество на модель
4
№
23
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт | M10-6gx30.88.35.019 | 1 | 1 | 1 | |||
| 2 | Шайба | 10 ОТ | 1 | 1 | 2 | |||
| 3 | Шайба | С 10x6.01.019 | 1 | 1 | 3 | |||
| 4 | Кольцо | 025-030-30-1-4 | 1 | 1 | 4 | |||
| 5 | Втулка упорная | 50-1601336 | 1 | 1 | 5 | |||
| 6 | Подшипник | 304А | 2 | 2 | 6 | |||
| 7 | Кольцо | 50-1601333 | 1 | 1 | 7 | |||
| 8 | Кольцо | 50-1701464 | 2 | 2 | 8 | |||
| 9 | Шестерня промежуточная | 50-1601331-А | 1 | 1 | 9 | |||
| 10 | Ось | 50-1601335 | 1 | 1 | 10 | |||
| 11 | Винт | В.М12-6gх25.14Н.019 | 1 | 1 | 11 | |||
| 12 | Подшипник | 942/40 | 1 | 1 | 12 | |||
| 13 | Вал ведомый | 50-1601021 | 1 | 1 | 13 | |||
| 14 | Шестерня привода ВОМ | 50-1601088 | 1 | 1 | 14 | |||
| 15 | Подшипник | 6-50306К | 1 | 1 | 15 | |||
| 16 | Кольцо | 72 | 1 | 1 | 16 | |||
| 17 | Шайба нажимная | 50-1601038 | 1 | 1 | 17 | |||
| 18 | Шайба ОСТ 37.001.115-75 | 12 ОТ | 1 | 1 | 18 | |||
| 19 | Болт | М12-6gх35.88.35.019 | 1 | 1 | 19 | |||
| 20 | Прокладка | 50-1601091 | 1 | 1 | 20 | |||
| 21 | Крышка подшипника | 50-1601089 | 1 | 1 | 21 | |||
| 22 | Шайба | 8Т | 4 | 4 | 22 | |||
| 23 | Болт | М8-6gх16.88.35.019 | 4 | 4 | 23 |
