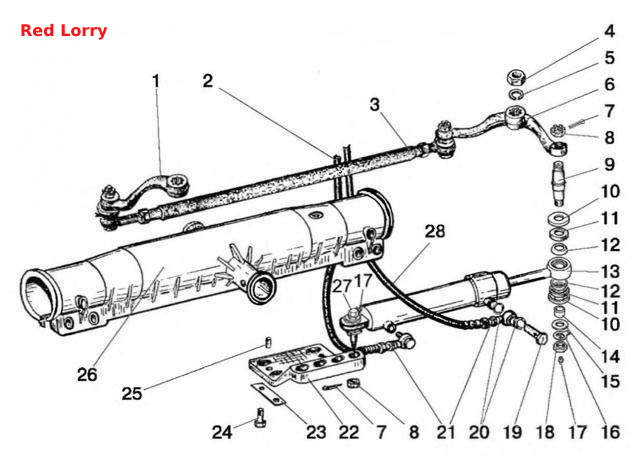

Гидроцилиндр и арматура ГОРУ 900-3400010 (вариант с передней осью)
100%
Название детали
Рычаг правый
Заводской номер
70-3001040
Количество на модель
1
№
1
Название детали
Рукав высокого давления
Заводской номер
952-3407100
Количество на модель
1
№
2
Название детали
Тяга рулевая
Заводской номер
1220-3003010
Количество на модель
1
№
3
Название детали
Гайка
Заводской номер
50-3001087
Количество на модель
2
№
4
Название детали
Шайба
Заводской номер
27Л
Количество на модель
2
№
5
Название детали
Рычаг левый
Заводской номер
70-3001040-01
Количество на модель
1
№
6
Название детали
Шплинт
Заводской номер
4x36.019
Количество на модель
2
№
7
Название детали
Гайка
Заводской номер
М20x1,5-6Н.6.019
Количество на модель
2
№
8
Название детали
Палец
Заводской номер
Ф80-3405101Б
Количество на модель
2
№
9
Название детали
Чашка уплотнительная
Заводской номер
Ф80-3405108
Количество на модель
4
№
10
Название детали
Уплотнитель
Заводской номер
Ф80-3405109
Количество на модель
4
№
11
Название детали
Втулка сферическая
Заводской номер
Ф80-3405107
Количество на модель
4
№
12
Название детали
Гидроцилиндр
Заводской номер
Ц50-3405215-А
Количество на модель
1
№
13
Название детали
Втулка
Заводской номер
Ф80-3405102В
Количество на модель
2
№
14
Название детали
Шайба
Заводской номер
С20.01.019
Количество на модель
2
№
15
Название детали
Шайба стопорная
Заводской номер
Ф80-3405103
Количество на модель
2
№
16
Название детали
Масленка
Заводской номер
1.1.Ц9.xр
Количество на модель
2
№
17
Название детали
Гайка
Заводской номер
М20-6Н.6.019
Количество на модель
2
№
18
Название детали
Болт
Заводской номер
Ф80-3407201
Количество на модель
2
№
19
Название детали
Шайба
Заводской номер
РМ3/8
Количество на модель
4
№
20
Название детали
Переходник
Заводской номер
952-3407020
Количество на модель
2
№
21
Название детали
Кронштейн
Заводской номер
Ф80-3001011
Количество на модель
1
№
22
Название детали
Пластина
Заводской номер
Ф80-3001013
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
M16-6gx40.88.35.019
Количество на модель
4
№
24
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
2
№
25
Название детали
Ось передняя
Заводской номер
50-3001010А-01
Количество на модель
1
№
26
Название детали
Штуцер
Заводской номер
Ф80-3405112
Количество на модель
1
№
27
Название детали
Рукав высокого давления
Заводской номер
952-3407100-04
Количество на модель
1
№
28
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рычаг правый | 70-3001040 | 1 | 1 | 1 | |||
| 2 | Рукав высокого давления | 952-3407100 | 1 | 1 | 2 | |||
| 3 | Тяга рулевая | 1220-3003010 | 1 | 1 | 3 | |||
| 4 | Гайка | 50-3001087 | 2 | 2 | 4 | |||
| 5 | Шайба | 27Л | 2 | 2 | 5 | |||
| 6 | Рычаг левый | 70-3001040-01 | 1 | 1 | 6 | |||
| 7 | Шплинт | 4x36.019 | 2 | 2 | 7 | |||
| 8 | Гайка | М20x1,5-6Н.6.019 | 2 | 2 | 8 | |||
| 9 | Палец | Ф80-3405101Б | 2 | 2 | 9 | |||
| 10 | Чашка уплотнительная | Ф80-3405108 | 4 | 4 | 10 | |||
| 11 | Уплотнитель | Ф80-3405109 | 4 | 4 | 11 | |||
| 12 | Втулка сферическая | Ф80-3405107 | 4 | 4 | 12 | |||
| 13 | Гидроцилиндр | Ц50-3405215-А | 1 | 1 | 13 | |||
| 14 | Втулка | Ф80-3405102В | 2 | 2 | 14 | |||
| 15 | Шайба | С20.01.019 | 2 | 2 | 15 | |||
| 16 | Шайба стопорная | Ф80-3405103 | 2 | 2 | 16 | |||
| 17 | Масленка | 1.1.Ц9.xр | 2 | 2 | 17 | |||
| 18 | Гайка | М20-6Н.6.019 | 2 | 2 | 18 | |||
| 19 | Болт | Ф80-3407201 | 2 | 2 | 19 | |||
| 20 | Шайба | РМ3/8 | 4 | 4 | 20 | |||
| 21 | Переходник | 952-3407020 | 2 | 2 | 21 | |||
| 22 | Кронштейн | Ф80-3001011 | 1 | 1 | 22 | |||
| 23 | Пластина | Ф80-3001013 | 2 | 2 | 23 | |||
| 24 | Болт | M16-6gx40.88.35.019 | 4 | 4 | 24 | |||
| 25 | Штифт установочный | Д01-015 | 2 | 2 | 25 | |||
| 26 | Ось передняя | 50-3001010А-01 | 1 | 1 | 26 | |||
| 27 | Штуцер | Ф80-3405112 | 1 | 1 | 27 | |||
| 28 | Рукав высокого давления | 952-3407100-04 | 1 | 1 | 28 |
