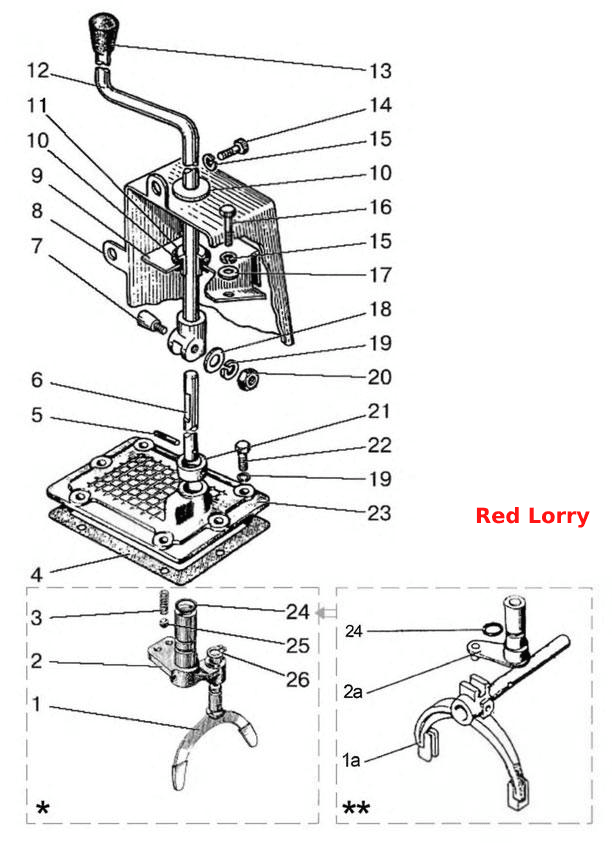

Управлением редуктором/ускорителем
100%
Название детали
Управление редуктором
Заводской номер
80-1723010-Б
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
80-1723065
Количество на модель
1
№
Название детали
Рычаг
Заводской номер
74-1723140
Количество на модель
1
№
Название детали
Вилка переключения
Заводской номер
80-1723021
Количество на модель
1
№
1
Название детали
Вилка в сборе
Заводской номер
74-1723020-Б
Количество на модель
1
№
1
Название детали
Ось с рычагом
Заводской номер
70-1723020
Количество на модель
1
№
2
Название детали
Пружина фиксатора
Заводской номер
50-1702148-А
Количество на модель
1
№
3
Название детали
Прокладка
Заводской номер
50-1601347
Количество на модель
1
№
4
Название детали
Штифт 6х36.88.016
Заводской номер
70-1723012
Количество на модель
1
№
5
Название детали
Стержень
Заводской номер
70-1723024
Количество на модель
1
№
6
Название детали
Клин
Заводской номер
70-1723063
Количество на модель
1
№
7
Название детали
Кожух
Заводской номер
80-6700370
Количество на модель
1
№
8
Название детали
Накладка
Заводской номер
80-6702291
Количество на модель
1
№
9
Название детали
Втулка
Заводской номер
70-3723024
Количество на модель
2
№
10
Название детали
Втулка
Заводской номер
70-4605308-Б
Количество на модель
1
№
11
Название детали
Рычаг
Заводской номер
80-1723060
Количество на модель
1
№
12
Название детали
Рукоятка
Заводской номер
А61-01-014
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
M6-6gx20.88.35.019
Количество на модель
3
№
14
Название детали
Шайба
Заводской номер
6Т
Количество на модель
5
№
15
Название детали
Болт
Заводской номер
М6-6gx14.88.35.019
Количество на модель
2
№
16
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
2
№
17
Название детали
Шайба
Заводской номер
С10.01.019
Количество на модель
1
№
18
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
7
№
19
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
1
№
20
Название детали
Втулка
Заводской номер
70-1723032
Количество на модель
1
№
21
Название детали
Болт
Заводской номер
М10-6gx30.88.35.019
Количество на модель
6
№
22
Название детали
Крышка
Заводской номер
70-1723015
Количество на модель
1
№
23
Название детали
Крышка редуктора
Заводской номер
74-1723030
Количество на модель
1
№
23
Название детали
КОЛЬЦО
Заводской номер
025-030-30-2-2
Количество на модель
1
№
24
Название детали
Шарик ГОСТ 3722-81
Заводской номер
10,0-60
Количество на модель
1
№
25
Название детали
Шайба
Заводской номер
С16
Количество на модель
1
№
26
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Управление редуктором | 80-1723010-Б | 1 | 1 | |||||
| Рычаг | 80-1723065 | 1 | 1 | |||||
| Рычаг | 74-1723140 | 1 | 1 | |||||
| 1 | Вилка переключения | 80-1723021 | 1 | 1 | 1 | |||
| 1 | Вилка в сборе | 74-1723020-Б | 1 | 1 | 1 | |||
| 2 | Ось с рычагом | 70-1723020 | 1 | 1 | 2 | |||
| 3 | Пружина фиксатора | 50-1702148-А | 1 | 1 | 3 | |||
| 4 | Прокладка | 50-1601347 | 1 | 1 | 4 | |||
| 5 | Штифт 6х36.88.016 | 70-1723012 | 1 | 1 | 5 | |||
| 6 | Стержень | 70-1723024 | 1 | 1 | 6 | |||
| 7 | Клин | 70-1723063 | 1 | 1 | 7 | |||
| 8 | Кожух | 80-6700370 | 1 | 1 | 8 | |||
| 9 | Накладка | 80-6702291 | 1 | 1 | 9 | |||
| 10 | Втулка | 70-3723024 | 2 | 2 | 10 | |||
| 11 | Втулка | 70-4605308-Б | 1 | 1 | 11 | |||
| 12 | Рычаг | 80-1723060 | 1 | 1 | 12 | |||
| 13 | Рукоятка | А61-01-014 | 1 | 1 | 13 | |||
| 14 | Болт | M6-6gx20.88.35.019 | 3 | 3 | 14 | |||
| 15 | Шайба | 6Т | 5 | 5 | 15 | |||
| 16 | Болт | М6-6gx14.88.35.019 | 2 | 2 | 16 | |||
| 17 | Шайба | С6.01.019 | 2 | 2 | 17 | |||
| 18 | Шайба | С10.01.019 | 1 | 1 | 18 | |||
| 19 | Шайба ОСТ 37.001.115-75 | 10ОТ | 7 | 7 | 19 | |||
| 20 | Гайка | М10-6Н.6.019 | 1 | 1 | 20 | |||
| 21 | Втулка | 70-1723032 | 1 | 1 | 21 | |||
| 22 | Болт | М10-6gx30.88.35.019 | 6 | 6 | 22 | |||
| 23 | Крышка | 70-1723015 | 1 | 1 | 23 | |||
| 23 | Крышка редуктора | 74-1723030 | 1 | 1 | 23 | |||
| 24 | КОЛЬЦО | 025-030-30-2-2 | 1 | 1 | 24 | |||
| 25 | Шарик ГОСТ 3722-81 | 10,0-60 | 1 | 1 | 25 | |||
| 26 | Шайба | С16 | 1 | 1 | 26 |
