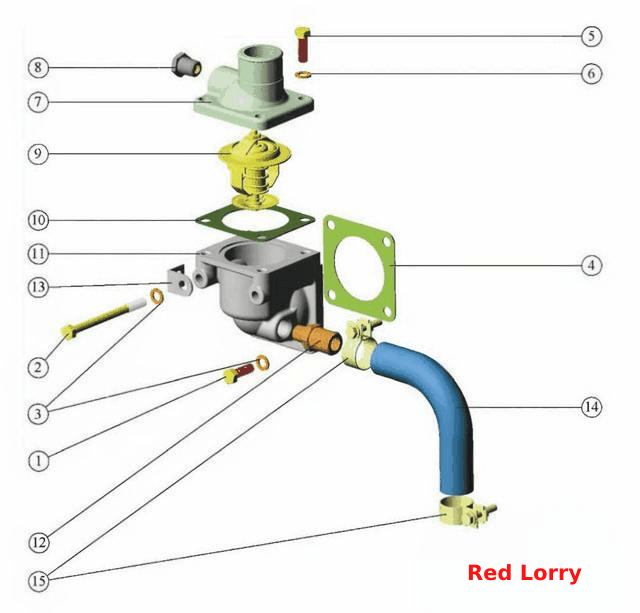

Установка корпуса термостата
100%
Название детали
Установка термостата
Заводской номер
245-1306030-А
Количество на модель
№
Название детали
Винт с внутренним шестигранником
Заводской номер
M8-6gx25
Количество на модель
2
№
1
Название детали
Болт
Заводской номер
M8-6gx95
Количество на модель
2
№
2
Название детали
Шайба
Заводской номер
50-1401067
Количество на модель
4
№
3
Название детали
прокладка
Заводской номер
50-1306026
Количество на модель
1
№
4
Название детали
Крышка корпуса
Заводской номер
245-1306025
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
КГ3/8
Количество на модель
1
№
8
Название детали
Термостат
Заводской номер
ТС107-1306100-04
Количество на модель
1
№
9
Название детали
прокладка
Заводской номер
245-1306023
Количество на модель
1
№
10
Название детали
Корпус термостата
Заводской номер
245-1306040
Количество на модель
1
№
11
Название детали
Корпус нижний
Заводской номер
245-1306021
Количество на модель
1
№
11
Название детали
Штуцер
Заводской номер
245-1306027
Количество на модель
1
№
12
Название детали
Кронштейн
Заводской номер
80-3801092-Б
Количество на модель
1
№
13
Название детали
Шланг термостата
Заводской номер
50-1306028-БЗ
Количество на модель
1
№
14
Название детали
Хомут
Заводской номер
«Norma»20-32
Количество на модель
2
№
15
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Установка термостата | 245-1306030-А | |||||||
| 1 | Винт с внутренним шестигранником | M8-6gx25 | 2 | 2 | 1 | |||
| 2 | Болт | M8-6gx95 | 2 | 2 | 2 | |||
| 3 | Шайба | 50-1401067 | 4 | 4 | 3 | |||
| 4 | прокладка | 50-1306026 | 1 | 1 | 4 | |||
| 7 | Крышка корпуса | 245-1306025 | 1 | 1 | 7 | |||
| 8 | Пробка | КГ3/8 | 1 | 1 | 8 | |||
| 9 | Термостат | ТС107-1306100-04 | 1 | 1 | 9 | |||
| 10 | прокладка | 245-1306023 | 1 | 1 | 10 | |||
| 11 | Корпус термостата | 245-1306040 | 1 | 1 | 11 | |||
| 11 | Корпус нижний | 245-1306021 | 1 | 1 | 11 | |||
| 12 | Штуцер | 245-1306027 | 1 | 1 | 12 | |||
| 13 | Кронштейн | 80-3801092-Б | 1 | 1 | 13 | |||
| 14 | Шланг термостата | 50-1306028-БЗ | 1 | 1 | 14 | |||
| 15 | Хомут | «Norma»20-32 | 2 | 2 | 15 |
