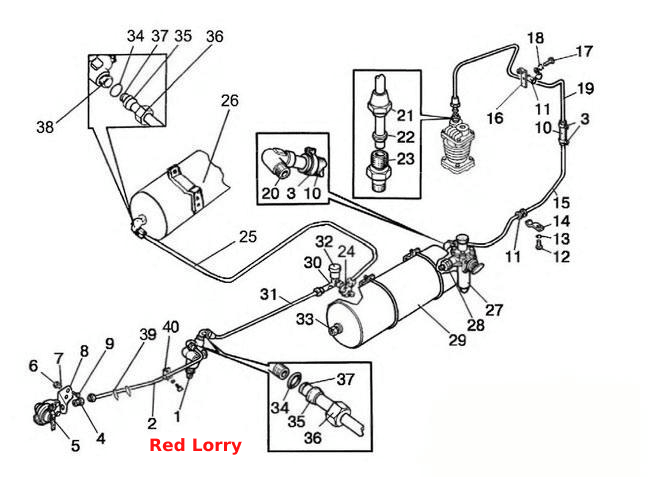

Трубопроводы и арматура однопроводного пневмопривода тормозов прицепа
100%
Название детали
Пневмопривод
Заводской номер
80-3506005-05/-06/-07
Количество на модель
1
№
Название детали
Пневмопривод
Заводской номер
80М-3506005/-01/-02
Количество на модель
№
Название детали
Трубопровод
Заводской номер
80-3506455
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
80-3506220
Количество на модель
1
№
Название детали
Трубопровод
Заводской номер
923-3506020
Количество на модель
1
№
Название детали
Кран тормозной
Заводской номер
80-3514010
Количество на модель
1
№
1
Название детали
Кран тормозной
Заводской номер
А29.3514010
Количество на модель
1
№
1
Название детали
Трубопровод
Заводской номер
1021-3506021-01
Количество на модель
1
№
2
Название детали
Хомут с червячной резьбой 16-27
Заводской номер
5000.02
Количество на модель
8
№
3
Название детали
Штуцер
Заводской номер
1522-3521012
Количество на модель
1
№
4
Название детали
Головка соединительная в сборе
Заводской номер
А29.76.000
Количество на модель
1
№
5
Название детали
Головка соединительная
Заводской номер
80-3521010
Количество на модель
1
№
5
Название детали
Гайка
Заводской номер
М10-6Н.6.019
Количество на модель
2
№
6
Название детали
Шайба ОСТ 37.001.115-75
Заводской номер
10ОТ
Количество на модель
2
№
7
Название детали
Кронштейн
Заводской номер
70-3521012
Количество на модель
1
№
8
Название детали
Болт
Заводской номер
M10-6gx25.88.35.019
Количество на модель
2
№
9
Название детали
Шланг
Заводской номер
70-1405013
Количество на модель
2
№
10
Название детали
Втулка
Заводской номер
70-3506027
Количество на модель
2
№
11
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
1
№
12
Название детали
Шайба
Заводской номер
8Т
Количество на модель
2
№
13
Название детали
Держатель
Заводской номер
70-6804011
Количество на модель
2
№
14
Название детали
Трубопровод
Заводской номер
80-3506041
Количество на модель
1
№
15
Название детали
Кронштейн
Заводской номер
М80-4607018
Количество на модель
1
№
16
Название детали
Болт
Заводской номер
М8-6gx20.88.35.019
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
1
№
18
Название детали
Трубопровод
Заводской номер
80-3506221
Количество на модель
1
№
19
Название детали
Угольник
Заводской номер
70-3513015
Количество на модель
1
№
20
Название детали
Гайка накидная
Заводской номер
70-3506023
Количество на модель
1
№
21
Название детали
Муфта
Заводской номер
80-3506024
Количество на модель
1
№
22
Название детали
Штуцер
Заводской номер
70-3506022
Количество на модель
1
№
23
Название детали
Тройник
Заводской номер
80-3513050
Количество на модель
1
№
24
Название детали
Трубка
Заводской номер
923-3506021
Количество на модель
1
№
25
Название детали
Баллон
Заводской номер
50-3513015-А
Количество на модель
1
№
26
Название детали
Регулятор давления
Заводской номер
А29.51.000Б
Количество на модель
1
№
27
Название детали
Регулятор давления
Заводской номер
80-3512010
Количество на модель
1
№
27
Название детали
Контргайка
Заводской номер
80-3512006
Количество на модель
1
№
28
Название детали
Баллон
Заводской номер
80-3513010
Количество на модель
1
№
29
Название детали
Тройник
Заводской номер
80-3513025
Количество на модель
1
№
30
Название детали
Трубка
Заводской номер
80-3506454
Количество на модель
1
№
31
Название детали
Датчик давления воздуха
Заводской номер
ДД10-01-Е
Количество на модель
1
№
32
Название детали
Датчик
Заводской номер
ДАДВ
Количество на модель
1
№
33
Название детали
Кольцо
Заводской номер
012-015-19-2-4
Количество на модель
4
№
34
Название детали
Муфта
Заводской номер
1522-3506024
Количество на модель
4
№
35
Название детали
Гайка
Заводской номер
1522-3506023
Количество на модель
4
№
36
Название детали
Нипель
Заводской номер
1522-3506022
Количество на модель
4
№
37
Название детали
Угольник
Заводской номер
1522-3514033
Количество на модель
1
№
38
Название детали
Манжета
Заводской номер
80-3723045-01
Количество на модель
2
№
39
Название детали
Хомут
Заводской номер
70-4802046
Количество на модель
1
№
40
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Пневмопривод | 80-3506005-05/-06/-07 | 1 | 1 | |||||
| Пневмопривод | 80М-3506005/-01/-02 | |||||||
| Трубопровод | 80-3506455 | 1 | 1 | |||||
| Трубопровод | 80-3506220 | 1 | 1 | |||||
| Трубопровод | 923-3506020 | 1 | 1 | |||||
| 1 | Кран тормозной | 80-3514010 | 1 | 1 | 1 | |||
| 1 | Кран тормозной | А29.3514010 | 1 | 1 | 1 | |||
| 2 | Трубопровод | 1021-3506021-01 | 1 | 1 | 2 | |||
| 3 | Хомут с червячной резьбой 16-27 | 5000.02 | 8 | 8 | 3 | |||
| 4 | Штуцер | 1522-3521012 | 1 | 1 | 4 | |||
| 5 | Головка соединительная в сборе | А29.76.000 | 1 | 1 | 5 | |||
| 5 | Головка соединительная | 80-3521010 | 1 | 1 | 5 | |||
| 6 | Гайка | М10-6Н.6.019 | 2 | 2 | 6 | |||
| 7 | Шайба ОСТ 37.001.115-75 | 10ОТ | 2 | 2 | 7 | |||
| 8 | Кронштейн | 70-3521012 | 1 | 1 | 8 | |||
| 9 | Болт | M10-6gx25.88.35.019 | 2 | 2 | 9 | |||
| 10 | Шланг | 70-1405013 | 2 | 2 | 10 | |||
| 11 | Втулка | 70-3506027 | 2 | 2 | 11 | |||
| 12 | Болт | М8-6gx16.88.35.019 | 1 | 1 | 12 | |||
| 13 | Шайба | 8Т | 2 | 2 | 13 | |||
| 14 | Держатель | 70-6804011 | 2 | 2 | 14 | |||
| 15 | Трубопровод | 80-3506041 | 1 | 1 | 15 | |||
| 16 | Кронштейн | М80-4607018 | 1 | 1 | 16 | |||
| 17 | Болт | М8-6gx20.88.35.019 | 1 | 1 | 17 | |||
| 18 | Шайба | С8.01.019 | 1 | 1 | 18 | |||
| 19 | Трубопровод | 80-3506221 | 1 | 1 | 19 | |||
| 20 | Угольник | 70-3513015 | 1 | 1 | 20 | |||
| 21 | Гайка накидная | 70-3506023 | 1 | 1 | 21 | |||
| 22 | Муфта | 80-3506024 | 1 | 1 | 22 | |||
| 23 | Штуцер | 70-3506022 | 1 | 1 | 23 | |||
| 24 | Тройник | 80-3513050 | 1 | 1 | 24 | |||
| 25 | Трубка | 923-3506021 | 1 | 1 | 25 | |||
| 26 | Баллон | 50-3513015-А | 1 | 1 | 26 | |||
| 27 | Регулятор давления | А29.51.000Б | 1 | 1 | 27 | |||
| 27 | Регулятор давления | 80-3512010 | 1 | 1 | 27 | |||
| 28 | Контргайка | 80-3512006 | 1 | 1 | 28 | |||
| 29 | Баллон | 80-3513010 | 1 | 1 | 29 | |||
| 30 | Тройник | 80-3513025 | 1 | 1 | 30 | |||
| 31 | Трубка | 80-3506454 | 1 | 1 | 31 | |||
| 32 | Датчик давления воздуха | ДД10-01-Е | 1 | 1 | 32 | |||
| 33 | Датчик | ДАДВ | 1 | 1 | 33 | |||
| 34 | Кольцо | 012-015-19-2-4 | 4 | 4 | 34 | |||
| 35 | Муфта | 1522-3506024 | 4 | 4 | 35 | |||
| 36 | Гайка | 1522-3506023 | 4 | 4 | 36 | |||
| 37 | Нипель | 1522-3506022 | 4 | 4 | 37 | |||
| 38 | Угольник | 1522-3514033 | 1 | 1 | 38 | |||
| 39 | Манжета | 80-3723045-01 | 2 | 2 | 39 | |||
| 40 | Хомут | 70-4802046 | 1 | 1 | 40 |
