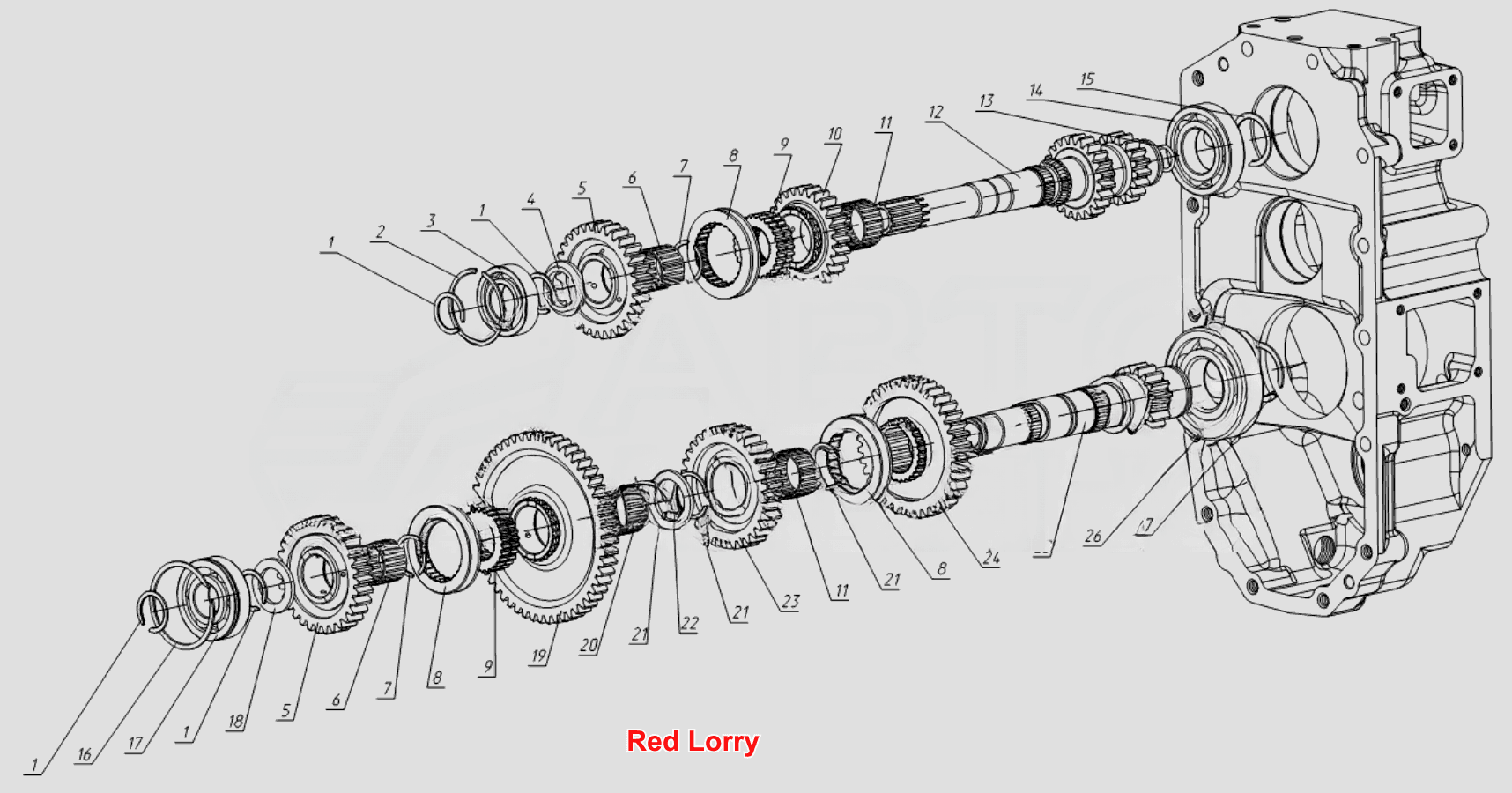

Вал первичный. Вал II промежуточный
100%
Название детали
Вал первичный
Заводской номер
622-1701050
Количество на модель
1
№
Название детали
Вал промежуточный
Заводской номер
622-1701070
Количество на модель
1
№
Название детали
Кольцо
Заводской номер
220-1701031
Количество на модель
4
№
1
Название детали
Кольцо
Заводской номер
220-1701262
Количество на модель
1
№
2
Название детали
Подшипник
Заводской номер
50206
Количество на модель
1
№
3
Название детали
Шайба
Заводской номер
622-1701054
Количество на модель
1
№
4
Название детали
Шестерня
Заводской номер
622-1701052
Количество на модель
2
№
5
Название детали
Подшипник
Заводской номер
3К32х37х27Е1
Количество на модель
2
№
6
Название детали
Кольцо
Заводской номер
220-1701029
Количество на модель
2
№
7
Название детали
Муфта
Заводской номер
622-1701056
Количество на модель
3
№
8
Название детали
Втулка
Заводской номер
220-1701039
Количество на модель
2
№
9
Название детали
Шестерня
Заводской номер
622-1701053
Количество на модель
1
№
10
Название детали
Подшипник
Заводской номер
3К37х42х22Е
Количество на модель
2
№
11
Название детали
Вал
Заводской номер
622-1701051-Б
Количество на модель
1
№
12
Название детали
Кольцо ГОСТ 18829-73
Заводской номер
018-024-36-2-2
Количество на модель
1
№
13
Название детали
Подшипник
Заводской номер
208А
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
С40
Количество на модель
1
№
15
Название детали
Кольцо
Заводской номер
622-1701011
Количество на модель
1
№
16
Название детали
Подшипник
Заводской номер
6-50306К
Количество на модель
1
№
17
Название детали
Шайба
Заводской номер
622-1701076
Количество на модель
1
№
18
Название детали
Шестерня
Заводской номер
622-1701072
Количество на модель
1
№
19
Название детали
Подшипник
Заводской номер
3КК37х42х26Е
Количество на модель
1
№
20
Название детали
Кольцо стопорное
Заводской номер
220-1701266
Количество на модель
№
21
Название детали
Шайба
Заводской номер
220-1701213
Количество на модель
1
№
22
Название детали
Шестерня
Заводской номер
622-1701073
Количество на модель
1
№
23
Название детали
Шестерня
Заводской номер
622-1701074
Количество на модель
1
№
24
Название детали
Вал
Заводской номер
622-1701071
Количество на модель
1
№
25
Название детали
Подшипник
Заводской номер
309К
Количество на модель
1
№
26
Название детали
Кольцо
Заводской номер
С45
Количество на модель
1
№
27
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Вал первичный | 622-1701050 | 1 | 1 | |||||
| Вал промежуточный | 622-1701070 | 1 | 1 | |||||
| 1 | Кольцо | 220-1701031 | 4 | 4 | 1 | |||
| 2 | Кольцо | 220-1701262 | 1 | 1 | 2 | |||
| 3 | Подшипник | 50206 | 1 | 1 | 3 | |||
| 4 | Шайба | 622-1701054 | 1 | 1 | 4 | |||
| 5 | Шестерня | 622-1701052 | 2 | 2 | 5 | |||
| 6 | Подшипник | 3К32х37х27Е1 | 2 | 2 | 6 | |||
| 7 | Кольцо | 220-1701029 | 2 | 2 | 7 | |||
| 8 | Муфта | 622-1701056 | 3 | 3 | 8 | |||
| 9 | Втулка | 220-1701039 | 2 | 2 | 9 | |||
| 10 | Шестерня | 622-1701053 | 1 | 1 | 10 | |||
| 11 | Подшипник | 3К37х42х22Е | 2 | 2 | 11 | |||
| 12 | Вал | 622-1701051-Б | 1 | 1 | 12 | |||
| 13 | Кольцо ГОСТ 18829-73 | 018-024-36-2-2 | 1 | 1 | 13 | |||
| 14 | Подшипник | 208А | 1 | 1 | 14 | |||
| 15 | Кольцо | С40 | 1 | 1 | 15 | |||
| 16 | Кольцо | 622-1701011 | 1 | 1 | 16 | |||
| 17 | Подшипник | 6-50306К | 1 | 1 | 17 | |||
| 18 | Шайба | 622-1701076 | 1 | 1 | 18 | |||
| 19 | Шестерня | 622-1701072 | 1 | 1 | 19 | |||
| 20 | Подшипник | 3КК37х42х26Е | 1 | 1 | 20 | |||
| 21 | Кольцо стопорное | 220-1701266 | 21 | |||||
| 22 | Шайба | 220-1701213 | 1 | 1 | 22 | |||
| 23 | Шестерня | 622-1701073 | 1 | 1 | 23 | |||
| 24 | Шестерня | 622-1701074 | 1 | 1 | 24 | |||
| 25 | Вал | 622-1701071 | 1 | 1 | 25 | |||
| 26 | Подшипник | 309К | 1 | 1 | 26 | |||
| 27 | Кольцо | С45 | 1 | 1 | 27 |
