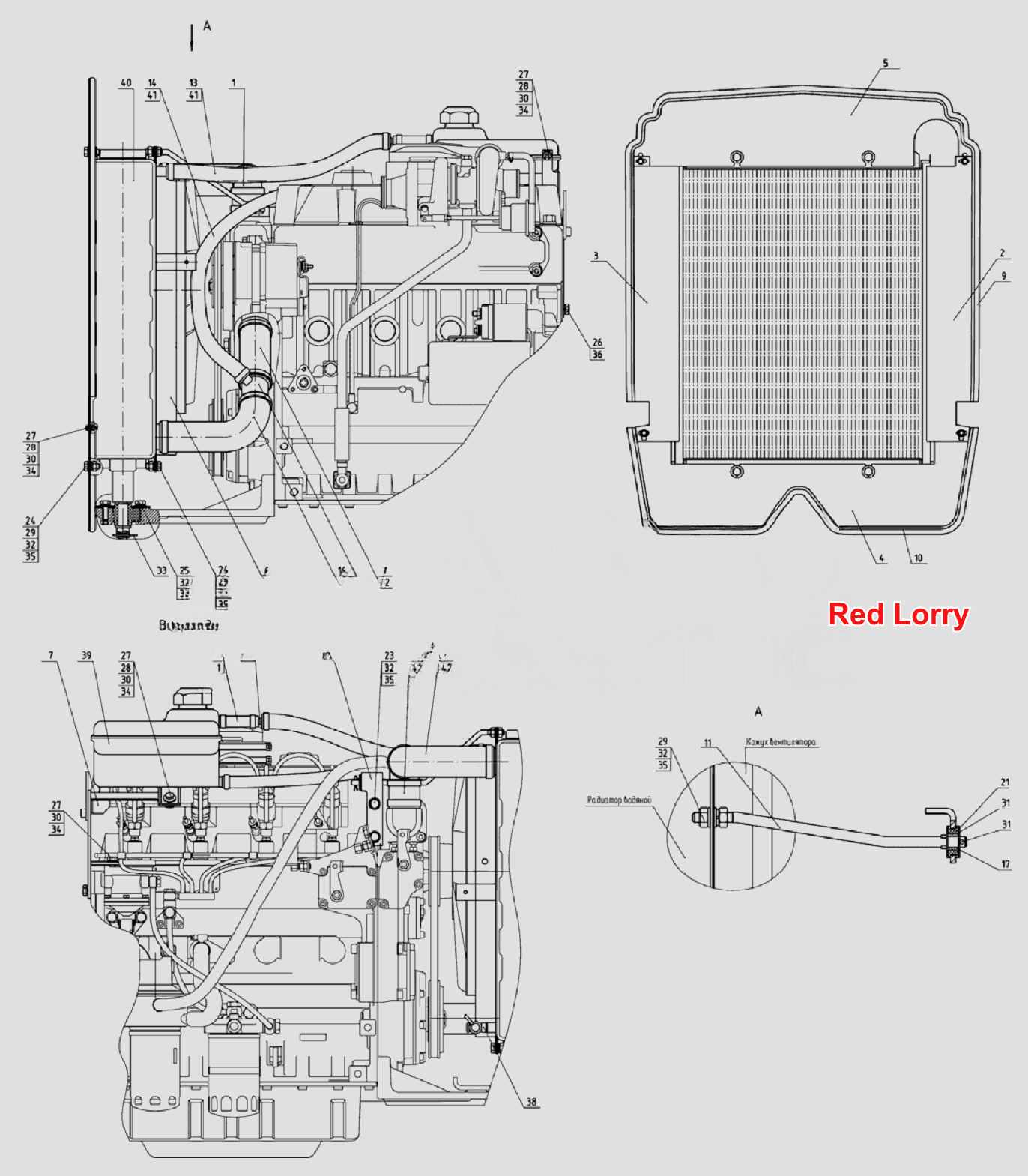

Блок охлаждения
100%
Название детали
Блок охлаждения
Заводской номер
422-1301009
Количество на модель
№
Название детали
Переходник
Заводской номер
422-1303010
Количество на модель
1
№
1
Название детали
Уплотнитель
Заводской номер
422-1301310
Количество на модель
1
№
2
Название детали
Уплотнитель
Заводской номер
422-1301310-01
Количество на модель
1
№
3
Название детали
Уплотнитель
Заводской номер
422-1301320
Количество на модель
1
№
4
Название детали
Уплотнитель
Заводской номер
422-1301330
Количество на модель
1
№
5
Название детали
Кожух вентилятора
Заводской номер
422-1309080
Количество на модель
1
№
6
Название детали
Корнштейн
Заводской номер
422-1311020-Б
Количество на модель
1
№
7
Название детали
Переходник
Заводской номер
622-1303070
Количество на модель
1
№
8
Название детали
Уплотнитель
Заводской номер
А37.08.045-10
Количество на модель
1
№
9
Название детали
Уплотнитель
Заводской номер
А37.08.045-11
Количество на модель
1
№
10
Название детали
Тяга
Заводской номер
422-1302013
Количество на модель
1
№
11
Название детали
Шланг
Заводской номер
422-1303001
Количество на модель
1
№
12
Название детали
Шланг
Заводской номер
422-1303002
Количество на модель
1
№
13
Название детали
Шланг
Заводской номер
422-1303003
Количество на модель
1
№
14
Название детали
Шланг
Заводской номер
422-1303004
Количество на модель
1
№
15
Название детали
Шланг
Заводской номер
622-1303001
Количество на модель
1
№
16
Название детали
Шланг
Заводской номер
622-1303002
Количество на модель
1
№
17
Название детали
Кронштейн
Заводской номер
320-1302011
Количество на модель
1
№
18
Название детали
Шланг
Заводской номер
320-1303001
Количество на модель
1
№
19
Название детали
Трубка
Заводской номер
90-1302004
Количество на модель
1
№
20
Название детали
Амортизатор
Заводской номер
85-1302071
Количество на модель
1
№
21
Название детали
Переходник
Заводской номер
1220-1311007
Количество на модель
1
№
22
Название детали
Болт
Заводской номер
М8-6gx16.88.35.019
Количество на модель
2
№
23
Название детали
Болт
Заводской номер
М8-6gx20.88.35.019
Количество на модель
7
№
24
Название детали
Болт
Заводской номер
М8-6gx25.88.35.019
Количество на модель
4
№
25
Название детали
Болт
Заводской номер
М10-6gx20.88.35.019
Количество на модель
1
№
26
Название детали
Болт
Заводской номер
М6-6gx20.88.35.019
Количество на модель
7
№
27
Название детали
Гайка
Заводской номер
М6-6Н.6.019
Количество на модель
6
№
28
Название детали
Гайка
Заводской номер
М8-6Н.6.019
Количество на модель
9
№
29
Название детали
Шайба
Заводской номер
С6.01.019
Количество на модель
13
№
30
Название детали
Шайба
Заводской номер
С8.01.019
Количество на модель
2
№
31
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х25.019
Количество на модель
3
№
33
Название детали
Шайба
Заводской номер
6Т
Количество на модель
7
№
34
Название детали
Шайба
Заводской номер
8Т
Количество на модель
14
№
35
Название детали
Шайба
Заводской номер
10.ОТ
Количество на модель
1
№
36
Название детали
Кран
Заводской номер
ПС7-0
Количество на модель
1
№
38
Название детали
Расширительный бачок
Заводской номер
146.00.00
Количество на модель
1
№
39
Название детали
Радиатор водяной
Заводской номер
420-1301010-02
Количество на модель
1
№
40
Название детали
Хомут червячный
Заводской номер
12-22
Количество на модель
6
№
41
Название детали
Хомут с червячной резьбой 35-50
Заводской номер
35-50
Количество на модель
8
№
42
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Блок охлаждения | 422-1301009 | |||||||
| 1 | Переходник | 422-1303010 | 1 | 1 | 1 | |||
| 2 | Уплотнитель | 422-1301310 | 1 | 1 | 2 | |||
| 3 | Уплотнитель | 422-1301310-01 | 1 | 1 | 3 | |||
| 4 | Уплотнитель | 422-1301320 | 1 | 1 | 4 | |||
| 5 | Уплотнитель | 422-1301330 | 1 | 1 | 5 | |||
| 6 | Кожух вентилятора | 422-1309080 | 1 | 1 | 6 | |||
| 7 | Корнштейн | 422-1311020-Б | 1 | 1 | 7 | |||
| 8 | Переходник | 622-1303070 | 1 | 1 | 8 | |||
| 9 | Уплотнитель | А37.08.045-10 | 1 | 1 | 9 | |||
| 10 | Уплотнитель | А37.08.045-11 | 1 | 1 | 10 | |||
| 11 | Тяга | 422-1302013 | 1 | 1 | 11 | |||
| 12 | Шланг | 422-1303001 | 1 | 1 | 12 | |||
| 13 | Шланг | 422-1303002 | 1 | 1 | 13 | |||
| 14 | Шланг | 422-1303003 | 1 | 1 | 14 | |||
| 15 | Шланг | 422-1303004 | 1 | 1 | 15 | |||
| 16 | Шланг | 622-1303001 | 1 | 1 | 16 | |||
| 17 | Шланг | 622-1303002 | 1 | 1 | 17 | |||
| 18 | Кронштейн | 320-1302011 | 1 | 1 | 18 | |||
| 19 | Шланг | 320-1303001 | 1 | 1 | 19 | |||
| 20 | Трубка | 90-1302004 | 1 | 1 | 20 | |||
| 21 | Амортизатор | 85-1302071 | 1 | 1 | 21 | |||
| 22 | Переходник | 1220-1311007 | 1 | 1 | 22 | |||
| 23 | Болт | М8-6gx16.88.35.019 | 2 | 2 | 23 | |||
| 24 | Болт | М8-6gx20.88.35.019 | 7 | 7 | 24 | |||
| 25 | Болт | М8-6gx25.88.35.019 | 4 | 4 | 25 | |||
| 26 | Болт | М10-6gx20.88.35.019 | 1 | 1 | 26 | |||
| 27 | Болт | М6-6gx20.88.35.019 | 7 | 7 | 27 | |||
| 28 | Гайка | М6-6Н.6.019 | 6 | 6 | 28 | |||
| 29 | Гайка | М8-6Н.6.019 | 9 | 9 | 29 | |||
| 30 | Шайба | С6.01.019 | 13 | 13 | 30 | |||
| 31 | Шайба | С8.01.019 | 2 | 2 | 31 | |||
| 33 | Шплинт ГОСТ 397-79 | 3,2х25.019 | 3 | 3 | 33 | |||
| 34 | Шайба | 6Т | 7 | 7 | 34 | |||
| 35 | Шайба | 8Т | 14 | 14 | 35 | |||
| 36 | Шайба | 10.ОТ | 1 | 1 | 36 | |||
| 38 | Кран | ПС7-0 | 1 | 1 | 38 | |||
| 39 | Расширительный бачок | 146.00.00 | 1 | 1 | 39 | |||
| 40 | Радиатор водяной | 420-1301010-02 | 1 | 1 | 40 | |||
| 41 | Хомут червячный | 12-22 | 6 | 6 | 41 | |||
| 42 | Хомут с червячной резьбой 35-50 | 35-50 | 8 | 8 | 42 |
