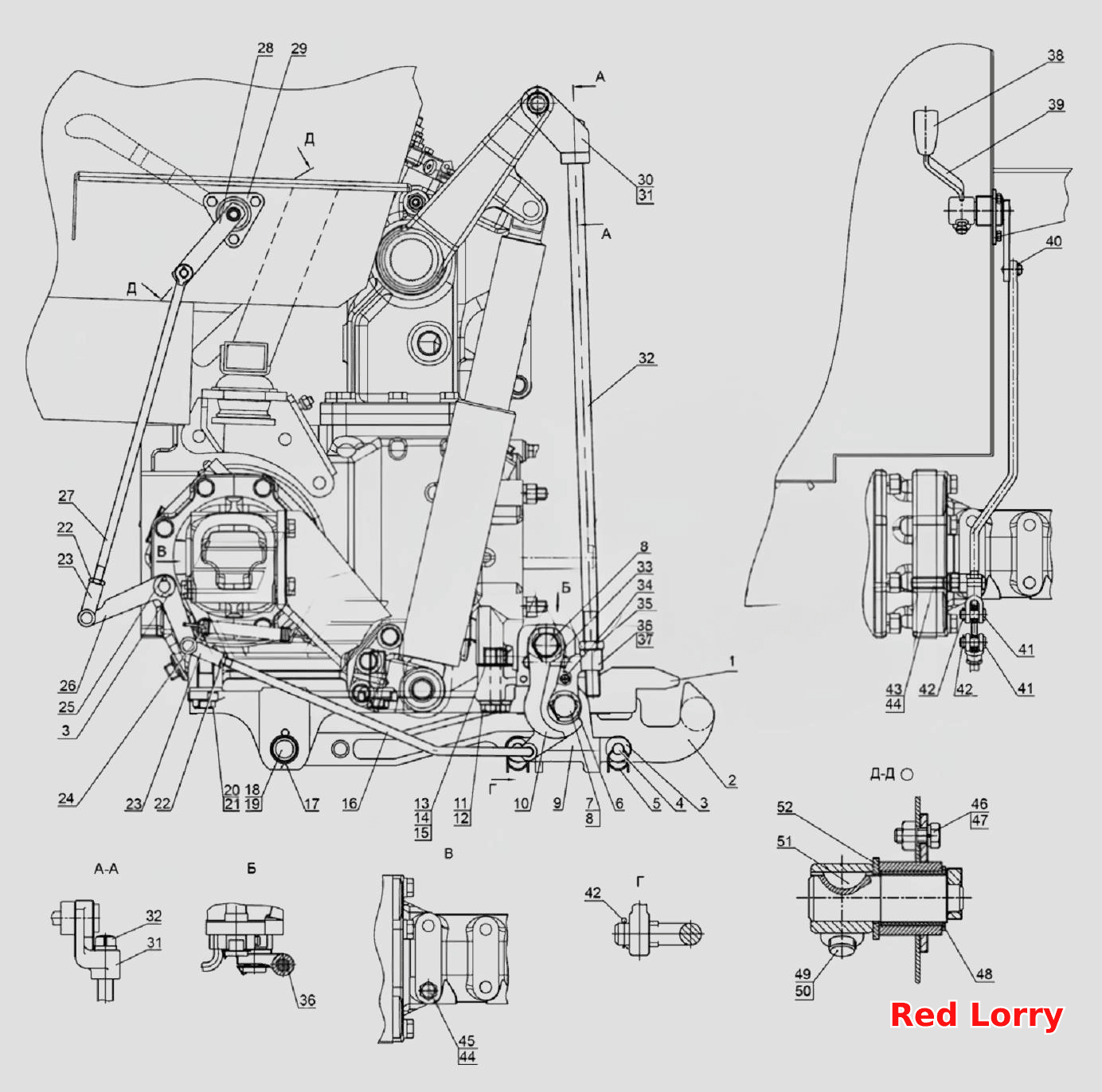

Тягово-сцепное устройство. Вариант «крюк»
100%
Название детали
Тягово-сцепное устройство
Заводской номер
622-2707010-02
Количество на модель
1
№
Название детали
Устройство прицепное
Заводской номер
622-2707015-01
Количество на модель
№
Название детали
Тяга
Заводской номер
622-2707170
Количество на модель
№
Название детали
Тяга
Заводской номер
622-2707175
Количество на модель
№
Название детали
Кронштейн в сборе
Заводской номер
622-2707120
Количество на модель
№
1
Название детали
Крюк
Заводской номер
80-2707111-Б
Количество на модель
№
2
Название детали
Шайба
Заводской номер
С16.01.019
Количество на модель
3
№
3
Название детали
Ось
Заводской номер
80-2707123
Количество на модель
2
№
4
Название детали
Кольцо
Заводской номер
А61.05.004
Количество на модель
2
№
5
Название детали
Шайба
Заводской номер
80-2707138
Количество на модель
2
№
6
Название детали
Ось
Заводской номер
80-2707141
Количество на модель
1
№
7
Название детали
Болт
Заводской номер
80-2707137
Количество на модель
4
№
8
Название детали
Поперечина
Заводской номер
80-2707130-Б
Количество на модель
1
№
9
Название детали
Захват
Заводской номер
80-2807077
Количество на модель
2
№
10
Название детали
Болт
Заводской номер
80-2807026-01
Количество на модель
4
№
11
Название детали
Шайба
Заводской номер
18.ОТ
Количество на модель
4
№
12
Название детали
Пластина
Заводской номер
622-2707039
Количество на модель
4
№
13
Название детали
Пластина
Заводской номер
622-2707039-01
Количество на модель
2
№
14
Название детали
Пластина
Заводской номер
622-2707039-02
Количество на модель
4
№
15
Название детали
Тяга
Заводской номер
622-2707171
Количество на модель
1
№
16
Название детали
Шплинт
Заводской номер
6,3х36.019
Количество на модель
1
№
17
Название детали
Палец
Заводской номер
80-4619019
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
70-4619042
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
1321-2707014
Количество на модель
4
№
20
Название детали
Шайба
Заводской номер
70-2807044
Количество на модель
4
№
21
Название детали
Гайка
Заводской номер
М12х1,25-6Н.04.019
Количество на модель
2
№
22
Название детали
Вилка
Заводской номер
50-3502203
Количество на модель
2
№
23
Название детали
Пружина
Заводской номер
50-1605152
Количество на модель
1
№
24
Название детали
Шплинт ГОСТ 397-79
Заводской номер
3,2х25.019
Количество на модель
1
№
25
Название детали
Рычаг
Заводской номер
622-2707180
Количество на модель
1
№
26
Название детали
Тяга
Заводской номер
622-2707176
Количество на модель
1
№
27
Название детали
Рычаг
Заводской номер
422-4216015
Количество на модель
1
№
28
Название детали
Кронштейн
Заводской номер
422-4216005
Количество на модель
1
№
29
Название детали
Серьга
Заводской номер
622-2707051-01
Количество на модель
1
№
30
Название детали
Серьга
Заводской номер
622-2707051
Количество на модель
1
№
31
Название детали
Винт тяги
Заводской номер
70-2807052-Б-01
Количество на модель
2
№
32
Название детали
Шайба
Заводской номер
80-2707153
Количество на модель
2
№
33
Название детали
Болт
Заводской номер
80-2707118
Количество на модель
1
№
34
Название детали
Гайка
Заводской номер
40-3405062
Количество на модель
2
№
35
Название детали
Серьга
Заводской номер
622-2707053-01
Количество на модель
1
№
36
Название детали
Серьга
Заводской номер
622-2707053
Количество на модель
1
№
37
Название детали
Рукоятка
Заводской номер
А13.17.000
Количество на модель
1
№
38
Название детали
Рычаг
Заводской номер
622-2707190
Количество на модель
1
№
39
Название детали
Шплинт
Заводской номер
4х22.019
Количество на модель
1
№
40
Название детали
Палец
Заводской номер
12х32
Количество на модель
2
№
41
Название детали
Шплинт
Заводской номер
3,2х18.019
Количество на модель
3
№
42
Название детали
Болт
Заводской номер
622-2707172
Количество на модель
1
№
43
Название детали
Шайба
Заводской номер
16.ОТ
Количество на модель
2
№
44
Название детали
Болт М16-6gx25.88.35.019
Заводской номер
М16-6gx25.88.35.019
Количество на модель
1
№
45
Название детали
Болт
Заводской номер
М8-6gx20.88.35.019
Количество на модель
3
№
46
Название детали
Шайба
Заводской номер
8Т
Количество на модель
3
№
47
Название детали
Втулка
Заводской номер
80-3401106
Количество на модель
1
№
48
Название детали
Болт
Заводской номер
М12-6gx35.88.35.019
Количество на модель
1
№
49
Название детали
Шайба
Заводской номер
12.ОТ
Количество на модель
1
№
50
Название детали
Заклепка
Заводской номер
6х10
Количество на модель
1
№
51
Название детали
Шайба
Заводской номер
50-3503071
Количество на модель
1
№
52
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-сцепное устройство | 622-2707010-02 | 1 | 1 | |||||
| Устройство прицепное | 622-2707015-01 | |||||||
| Тяга | 622-2707170 | |||||||
| Тяга | 622-2707175 | |||||||
| 1 | Кронштейн в сборе | 622-2707120 | 1 | |||||
| 2 | Крюк | 80-2707111-Б | 2 | |||||
| 3 | Шайба | С16.01.019 | 3 | 3 | 3 | |||
| 4 | Ось | 80-2707123 | 2 | 2 | 4 | |||
| 5 | Кольцо | А61.05.004 | 2 | 2 | 5 | |||
| 6 | Шайба | 80-2707138 | 2 | 2 | 6 | |||
| 7 | Ось | 80-2707141 | 1 | 1 | 7 | |||
| 8 | Болт | 80-2707137 | 4 | 4 | 8 | |||
| 9 | Поперечина | 80-2707130-Б | 1 | 1 | 9 | |||
| 10 | Захват | 80-2807077 | 2 | 2 | 10 | |||
| 11 | Болт | 80-2807026-01 | 4 | 4 | 11 | |||
| 12 | Шайба | 18.ОТ | 4 | 4 | 12 | |||
| 13 | Пластина | 622-2707039 | 4 | 4 | 13 | |||
| 14 | Пластина | 622-2707039-01 | 2 | 2 | 14 | |||
| 15 | Пластина | 622-2707039-02 | 4 | 4 | 15 | |||
| 16 | Тяга | 622-2707171 | 1 | 1 | 16 | |||
| 17 | Шплинт | 6,3х36.019 | 1 | 1 | 17 | |||
| 18 | Палец | 80-4619019 | 1 | 1 | 18 | |||
| 19 | Шайба | 70-4619042 | 1 | 1 | 19 | |||
| 20 | Болт | 1321-2707014 | 4 | 4 | 20 | |||
| 21 | Шайба | 70-2807044 | 4 | 4 | 21 | |||
| 22 | Гайка | М12х1,25-6Н.04.019 | 2 | 2 | 22 | |||
| 23 | Вилка | 50-3502203 | 2 | 2 | 23 | |||
| 24 | Пружина | 50-1605152 | 1 | 1 | 24 | |||
| 25 | Шплинт ГОСТ 397-79 | 3,2х25.019 | 1 | 1 | 25 | |||
| 26 | Рычаг | 622-2707180 | 1 | 1 | 26 | |||
| 27 | Тяга | 622-2707176 | 1 | 1 | 27 | |||
| 28 | Рычаг | 422-4216015 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 422-4216005 | 1 | 1 | 29 | |||
| 30 | Серьга | 622-2707051-01 | 1 | 1 | 30 | |||
| 31 | Серьга | 622-2707051 | 1 | 1 | 31 | |||
| 32 | Винт тяги | 70-2807052-Б-01 | 2 | 2 | 32 | |||
| 33 | Шайба | 80-2707153 | 2 | 2 | 33 | |||
| 34 | Болт | 80-2707118 | 1 | 1 | 34 | |||
| 35 | Гайка | 40-3405062 | 2 | 2 | 35 | |||
| 36 | Серьга | 622-2707053-01 | 1 | 1 | 36 | |||
| 37 | Серьга | 622-2707053 | 1 | 1 | 37 | |||
| 38 | Рукоятка | А13.17.000 | 1 | 1 | 38 | |||
| 39 | Рычаг | 622-2707190 | 1 | 1 | 39 | |||
| 40 | Шплинт | 4х22.019 | 1 | 1 | 40 | |||
| 41 | Палец | 12х32 | 2 | 2 | 41 | |||
| 42 | Шплинт | 3,2х18.019 | 3 | 3 | 42 | |||
| 43 | Болт | 622-2707172 | 1 | 1 | 43 | |||
| 44 | Шайба | 16.ОТ | 2 | 2 | 44 | |||
| 45 | Болт М16-6gx25.88.35.019 | М16-6gx25.88.35.019 | 1 | 1 | 45 | |||
| 46 | Болт | М8-6gx20.88.35.019 | 3 | 3 | 46 | |||
| 47 | Шайба | 8Т | 3 | 3 | 47 | |||
| 48 | Втулка | 80-3401106 | 1 | 1 | 48 | |||
| 49 | Болт | М12-6gx35.88.35.019 | 1 | 1 | 49 | |||
| 50 | Шайба | 12.ОТ | 1 | 1 | 50 | |||
| 51 | Заклепка | 6х10 | 1 | 1 | 51 | |||
| 52 | Шайба | 50-3503071 | 1 | 1 | 52 |
