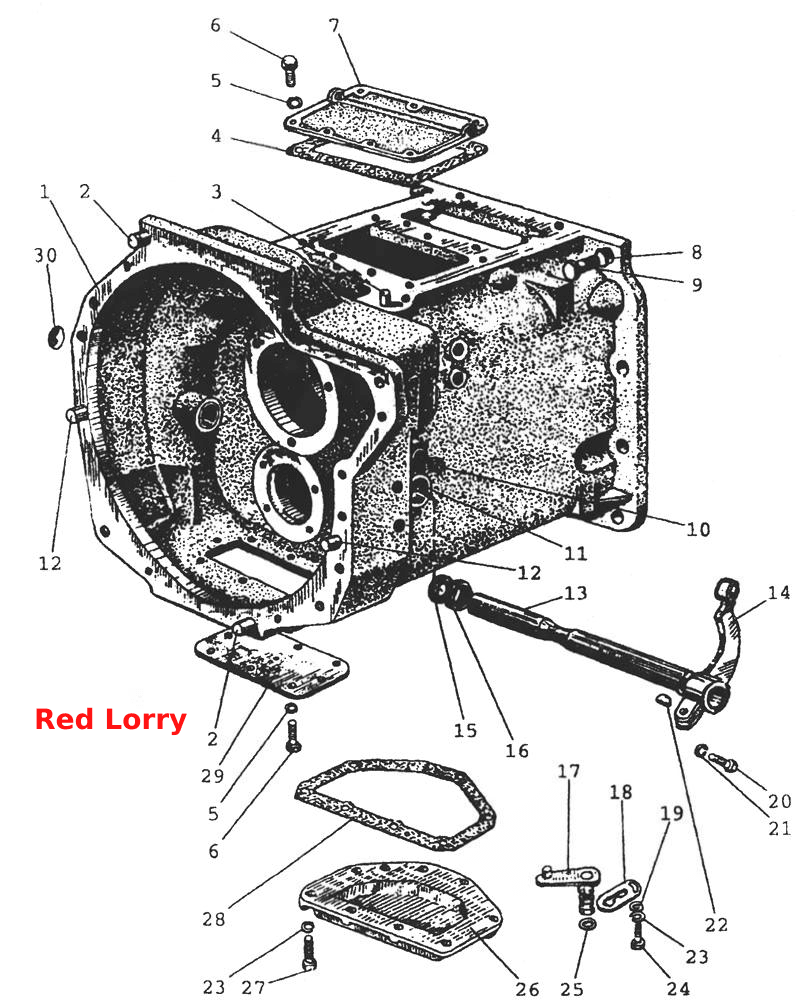

1601 Корпус сцепления
100%
Название детали
Корпус сцепления
Заводской номер
70-1600010
Количество на модель
1
№
Название детали
Корпус сцепления
Заводской номер
70-1601015
Количество на модель
1
№
1
Название детали
Штифт установочный
Заводской номер
Д01-015
Количество на модель
2
№
2
Название детали
Штифт
Заводской номер
ШЦК10x25
Количество на модель
2
№
3
Название детали
Прокладка
Заводской номер
50-1601345
Количество на модель
1
№
4
Название детали
Шайба 6Т
Заводской номер
OCT37.001.115-75
Количество на модель
7
№
5
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
7
№
6
Название детали
Крышка
Заводской номер
70-1601344
Количество на модель
1
№
7
Название детали
Пробка
Заводской номер
ПККГ11/4
Количество на модель
1
№
10
Название детали
Втулка
Заводской номер
50-3503064
Количество на модель
1
№
11
Название детали
Штифт
Заводской номер
50-1601352
Количество на модель
2
№
12
Название детали
Вал вилок включения
Заводской номер
50-1601215
Количество на модель
1
№
13
Название детали
Рычаг
Заводской номер
80-1601219-Б
Количество на модель
1
№
14
Название детали
Кольцо
Заводской номер
80-4608024
Количество на модель
1
№
15
Название детали
Корпус пылеотражателя
Заводской номер
36-1601016
Количество на модель
1
№
16
Название детали
Валик
Заводской номер
70-1601140
Количество на модель
1
№
17
Название детали
Пластина
Заводской номер
80-1601099
Количество на модель
1
№
18
Название детали
Шайба
Заводской номер
ГОСТ11371-78
Количество на модель
1
№
19
Название детали
Шайба 8Т
Заводской номер
ОСТ37.001.115-75
Количество на модель
1
№
21
Название детали
Шпонка 6x11
Заводской номер
СШ611
Количество на модель
1
№
22
Название детали
Кольцо 010-015-30-2-3
Заводской номер
ГОСТ9833-73
Количество на модель
2
№
25
Название детали
Крышка нижняя
Заводской номер
50-1601315
Количество на модель
1
№
26
Название детали
Прокладка крышки
Заводской номер
70-1601314
Количество на модель
2
№
28
Название детали
Крышка сцепления
Заводской номер
50-1601341
Количество на модель
1
№
29
Название детали
Заглушка
Заводской номер
50-1601022
Количество на модель
1
№
30
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| Корпус сцепления | 70-1600010 | 1 | 1 | |||||
| 1 | Корпус сцепления | 70-1601015 | 1 | 1 | 1 | |||
| 2 | Штифт установочный | Д01-015 | 2 | 2 | 2 | |||
| 3 | Штифт | ШЦК10x25 | 2 | 2 | 3 | |||
| 4 | Прокладка | 50-1601345 | 1 | 1 | 4 | |||
| 5 | Шайба 6Т | OCT37.001.115-75 | 7 | 7 | 5 | |||
| 6 | Болт | ГОСТ7796-70 | 7 | 7 | 6 | |||
| 7 | Крышка | 70-1601344 | 1 | 1 | 7 | |||
| 10 | Пробка | ПККГ11/4 | 1 | 1 | 10 | |||
| 11 | Втулка | 50-3503064 | 1 | 1 | 11 | |||
| 12 | Штифт | 50-1601352 | 2 | 2 | 12 | |||
| 13 | Вал вилок включения | 50-1601215 | 1 | 1 | 13 | |||
| 14 | Рычаг | 80-1601219-Б | 1 | 1 | 14 | |||
| 15 | Кольцо | 80-4608024 | 1 | 1 | 15 | |||
| 16 | Корпус пылеотражателя | 36-1601016 | 1 | 1 | 16 | |||
| 17 | Валик | 70-1601140 | 1 | 1 | 17 | |||
| 18 | Пластина | 80-1601099 | 1 | 1 | 18 | |||
| 19 | Шайба | ГОСТ11371-78 | 1 | 1 | 19 | |||
| 21 | Шайба 8Т | ОСТ37.001.115-75 | 1 | 1 | 21 | |||
| 22 | Шпонка 6x11 | СШ611 | 1 | 1 | 22 | |||
| 25 | Кольцо 010-015-30-2-3 | ГОСТ9833-73 | 2 | 2 | 25 | |||
| 26 | Крышка нижняя | 50-1601315 | 1 | 1 | 26 | |||
| 28 | Прокладка крышки | 70-1601314 | 2 | 2 | 28 | |||
| 29 | Крышка сцепления | 50-1601341 | 1 | 1 | 29 | |||
| 30 | Заглушка | 50-1601022 | 1 | 1 | 30 |
