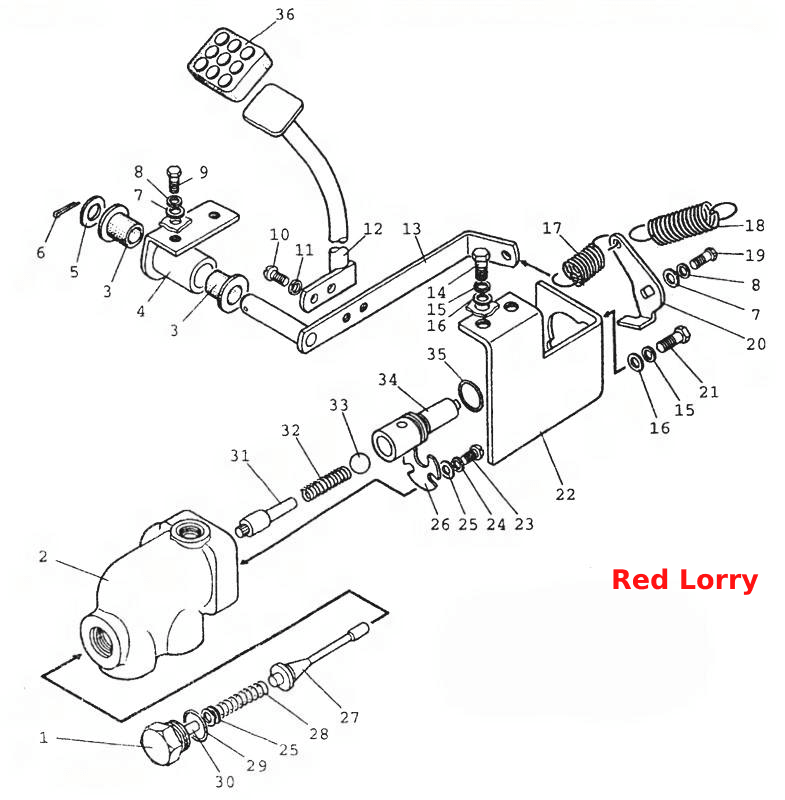

4801 Управление блокировкой. Вариант с ГОРУ
100%
Название детали
Пробка
Заводской номер
80-4801222-Б
Количество на модель
1
№
1
Название детали
Корпус крана
Заводской номер
80-4801211-Б
Количество на модель
1
№
2
Название детали
Втулка
Заводской номер
50-4607082-А
Количество на модель
2
№
3
Название детали
Кронштейн
Заводской номер
80-4802020
Количество на модель
1
№
4
Название детали
Шайба
Заводской номер
ГОСТ11371-78
Количество на модель
1
№
5
Название детали
Шплинт
Заводской номер
ГОСТ397-79
Количество на модель
1
№
6
Название детали
Шайба
Заводской номер
ГОСТ6958-78
Количество на модель
3
№
7
Название детали
Шайба 8Т
Заводской номер
ОСТ37.001.115-75
Количество на модель
3
№
8
Название детали
Болт
Заводской номер
ГОСТ7798-70
Количество на модель
2
№
9
Название детали
Винт
Заводской номер
ГОСТ17473-80
Количество на модель
2
№
10
Название детали
Педаль
Заводской номер
80-4803170
Количество на модель
1
№
12
Название детали
Рычаг
Заводской номер
80-4803160
Количество на модель
1
№
13
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
2
№
14
Название детали
Пружина
Заводской номер
50-3502068
Количество на модель
1
№
17
Название детали
Пружина
Заводской номер
70-4803019
Количество на модель
1
№
18
Название детали
Рычаг
Заводской номер
80-4801216-Б
Количество на модель
1
№
20
Название детали
Кронштейн
Заводской номер
80-4803151
Количество на модель
1
№
22
Название детали
Стопор
Заводской номер
80-4801217-Б
Количество на модель
1
№
26
Название детали
Клапан
Заводской номер
80-4801213-Б
Количество на модель
1
№
27
Название детали
Пружина
Заводской номер
50-4609054
Количество на модель
1
№
28
Название детали
Кольцо 010-015-30-2-3
Заводской номер
ГОСТ9833-73
Количество на модель
1
№
29
Название детали
Упор
Заводской номер
80-4801221-Б
Количество на модель
1
№
30
Название детали
Направляющая
Заводской номер
80-4801223
Количество на модель
1
№
31
Название детали
Пружина
Заводской номер
70-4609037
Количество на модель
1
№
32
Название детали
Шар
Заводской номер
ГОСТ3722-81
Количество на модель
1
№
33
Название детали
Золотник крана
Заводской номер
80-4801212-Б
Количество на модель
1
№
34
Название детали
Накладка
Заводской номер
А13.38.002
Количество на модель
1
№
36
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пробка | 80-4801222-Б | 1 | 1 | 1 | |||
| 2 | Корпус крана | 80-4801211-Б | 1 | 1 | 2 | |||
| 3 | Втулка | 50-4607082-А | 2 | 2 | 3 | |||
| 4 | Кронштейн | 80-4802020 | 1 | 1 | 4 | |||
| 5 | Шайба | ГОСТ11371-78 | 1 | 1 | 5 | |||
| 6 | Шплинт | ГОСТ397-79 | 1 | 1 | 6 | |||
| 7 | Шайба | ГОСТ6958-78 | 3 | 3 | 7 | |||
| 8 | Шайба 8Т | ОСТ37.001.115-75 | 3 | 3 | 8 | |||
| 9 | Болт | ГОСТ7798-70 | 2 | 2 | 9 | |||
| 10 | Винт | ГОСТ17473-80 | 2 | 2 | 10 | |||
| 12 | Педаль | 80-4803170 | 1 | 1 | 12 | |||
| 13 | Рычаг | 80-4803160 | 1 | 1 | 13 | |||
| 14 | Болт | ГОСТ7796-70 | 2 | 2 | 14 | |||
| 17 | Пружина | 50-3502068 | 1 | 1 | 17 | |||
| 18 | Пружина | 70-4803019 | 1 | 1 | 18 | |||
| 20 | Рычаг | 80-4801216-Б | 1 | 1 | 20 | |||
| 22 | Кронштейн | 80-4803151 | 1 | 1 | 22 | |||
| 26 | Стопор | 80-4801217-Б | 1 | 1 | 26 | |||
| 27 | Клапан | 80-4801213-Б | 1 | 1 | 27 | |||
| 28 | Пружина | 50-4609054 | 1 | 1 | 28 | |||
| 29 | Кольцо 010-015-30-2-3 | ГОСТ9833-73 | 1 | 1 | 29 | |||
| 30 | Упор | 80-4801221-Б | 1 | 1 | 30 | |||
| 31 | Направляющая | 80-4801223 | 1 | 1 | 31 | |||
| 32 | Пружина | 70-4609037 | 1 | 1 | 32 | |||
| 33 | Шар | ГОСТ3722-81 | 1 | 1 | 33 | |||
| 34 | Золотник крана | 80-4801212-Б | 1 | 1 | 34 | |||
| 36 | Накладка | А13.38.002 | 1 | 1 | 36 |
