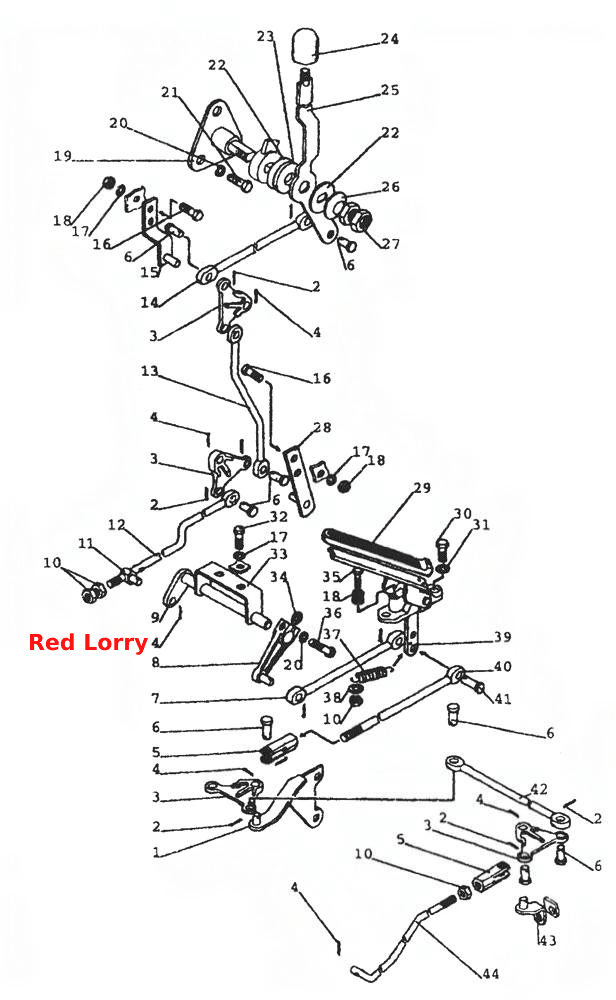

1108 Управление подачей топлива
100%
Название детали
Кронштейн
Заводской номер
80В-1108545
Количество на модель
1
№
1
Название детали
Шплинт
Заводской номер
ГОСТ397-79
Количество на модель
9
№
2
Название детали
Рычаг
Заводской номер
80В-1108506
Количество на модель
4
№
3
Название детали
Наконечник тяги
Заводской номер
80В-1108542
Количество на модель
2
№
5
Название детали
Палец
Заводской номер
70-1601109-01
Количество на модель
9
№
6
Название детали
Тяга
Заводской номер
80В-1108503
Количество на модель
1
№
7
Название детали
Рычаг
Заводской номер
80В-1108365
Количество на модель
1
№
8
Название детали
Вал
Заводской номер
80В-1108360
Количество на модель
1
№
9
Название детали
Бонка
Заводской номер
70-1108317
Количество на модель
1
№
11
Название детали
Тяга
Заводской номер
80В-1108537
Количество на модель
1
№
12
Название детали
Тяга
Заводской номер
80В-1108343
Количество на модель
1
№
13
Название детали
Тяга
Заводской номер
80В-1108344
Количество на модель
1
№
14
Название детали
Кронштейн
Заводской номер
80В-1108380
Количество на модель
1
№
15
Название детали
Болт
Заводской номер
ГОСТ7798-70
Количество на модель
4
№
16
Название детали
Шайба 8Т
Заводской номер
ОСТ37.001.115-75
Количество на модель
6
№
17
Название детали
Орех
Заводской номер
ГОСТ5915-70
Количество на модель
5
№
18
Название детали
Кронштейн
Заводской номер
80В-4216105
Количество на модель
1
№
19
Название детали
Болт
Заводской номер
ГОСТ7796-70
Количество на модель
3
№
21
Название детали
Шайба
Заводской номер
80-1108028
Количество на модель
2
№
22
Название детали
Шайба фрикционная
Заводской номер
80-1108178
Количество на модель
1
№
23
Название детали
Ручка
Заводской номер
А13.11.000-01
Количество на модель
1
№
24
Название детали
Рукоятка
Заводской номер
80В-1108350
Количество на модель
1
№
25
Название детали
Пружина тарельчатая
Заводской номер
80В-1108347
Количество на модель
1
№
26
Название детали
Гайка
Заводской номер
ГОСТ5916-70
Количество на модель
2
№
27
Название детали
Кронштейн
Заводской номер
80В-1108370
Количество на модель
1
№
28
Название детали
Чехол
Заводской номер
А13.36.001
Количество на модель
1
№
29
Название детали
Кронштейн
Заводской номер
80В-1108346
Количество на модель
1
№
33
Название детали
Шпонка
Заводской номер
50-1108044
Количество на модель
1
№
34
Название детали
Пружина
Заводской номер
70-4803019
Количество на модель
1
№
37
Название детали
Шайба
Заводской номер
ГОСТ11371-78
Количество на модель
1
№
38
Название детали
Педаль
Заводской номер
80В-1108510
Количество на модель
1
№
39
Название детали
Тяга
Заводской номер
80В-1108526
Количество на модель
1
№
40
Название детали
Палец 8x65
Заводской номер
ОСТ37.001.163-75
Количество на модель
1
№
41
Название детали
Тяга
Заводской номер
80В-1108344-01
Количество на модель
1
№
42
Название детали
Кронштейн
Заводской номер
80В-1108530
Количество на модель
1
№
43
Название детали
Тяга
Заводской номер
80В-1108541
Количество на модель
1
№
44
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 80В-1108545 | 1 | 1 | 1 | |||
| 2 | Шплинт | ГОСТ397-79 | 9 | 9 | 2 | |||
| 3 | Рычаг | 80В-1108506 | 4 | 4 | 3 | |||
| 5 | Наконечник тяги | 80В-1108542 | 2 | 2 | 5 | |||
| 6 | Палец | 70-1601109-01 | 9 | 9 | 6 | |||
| 7 | Тяга | 80В-1108503 | 1 | 1 | 7 | |||
| 8 | Рычаг | 80В-1108365 | 1 | 1 | 8 | |||
| 9 | Вал | 80В-1108360 | 1 | 1 | 9 | |||
| 11 | Бонка | 70-1108317 | 1 | 1 | 11 | |||
| 12 | Тяга | 80В-1108537 | 1 | 1 | 12 | |||
| 13 | Тяга | 80В-1108343 | 1 | 1 | 13 | |||
| 14 | Тяга | 80В-1108344 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 80В-1108380 | 1 | 1 | 15 | |||
| 16 | Болт | ГОСТ7798-70 | 4 | 4 | 16 | |||
| 17 | Шайба 8Т | ОСТ37.001.115-75 | 6 | 6 | 17 | |||
| 18 | Орех | ГОСТ5915-70 | 5 | 5 | 18 | |||
| 19 | Кронштейн | 80В-4216105 | 1 | 1 | 19 | |||
| 21 | Болт | ГОСТ7796-70 | 3 | 3 | 21 | |||
| 22 | Шайба | 80-1108028 | 2 | 2 | 22 | |||
| 23 | Шайба фрикционная | 80-1108178 | 1 | 1 | 23 | |||
| 24 | Ручка | А13.11.000-01 | 1 | 1 | 24 | |||
| 25 | Рукоятка | 80В-1108350 | 1 | 1 | 25 | |||
| 26 | Пружина тарельчатая | 80В-1108347 | 1 | 1 | 26 | |||
| 27 | Гайка | ГОСТ5916-70 | 2 | 2 | 27 | |||
| 28 | Кронштейн | 80В-1108370 | 1 | 1 | 28 | |||
| 29 | Чехол | А13.36.001 | 1 | 1 | 29 | |||
| 33 | Кронштейн | 80В-1108346 | 1 | 1 | 33 | |||
| 34 | Шпонка | 50-1108044 | 1 | 1 | 34 | |||
| 37 | Пружина | 70-4803019 | 1 | 1 | 37 | |||
| 38 | Шайба | ГОСТ11371-78 | 1 | 1 | 38 | |||
| 39 | Педаль | 80В-1108510 | 1 | 1 | 39 | |||
| 40 | Тяга | 80В-1108526 | 1 | 1 | 40 | |||
| 41 | Палец 8x65 | ОСТ37.001.163-75 | 1 | 1 | 41 | |||
| 42 | Тяга | 80В-1108344-01 | 1 | 1 | 42 | |||
| 43 | Кронштейн | 80В-1108530 | 1 | 1 | 43 | |||
| 44 | Тяга | 80В-1108541 | 1 | 1 | 44 |
